UBICACION DE LAS PIEZAS

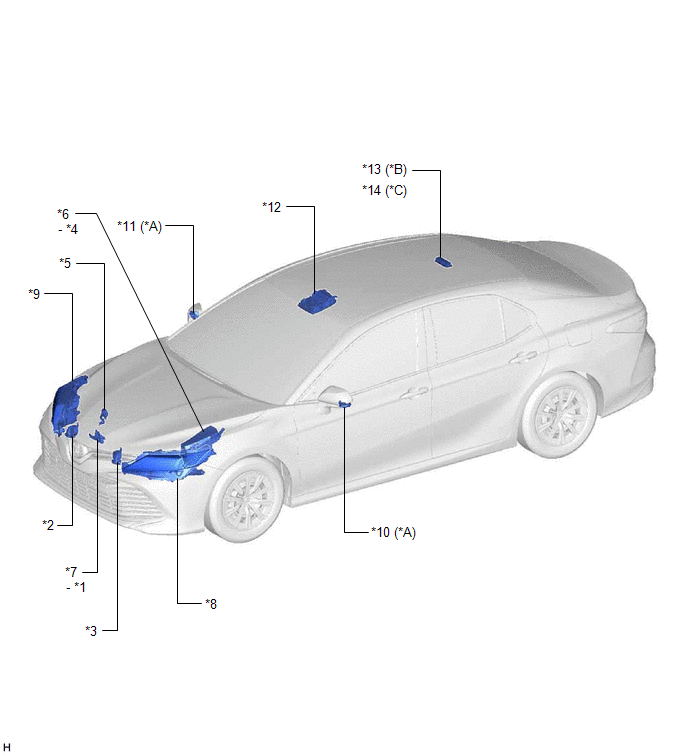

ILUSTRACION
*A | Con intermitentes laterales | *B |
Con sistema de techo solar |
*C | Sin sistema de techo solar | - |
- |
*1 |
INTERRUPTOR DE LA LUZ DE CORTESIA DEL CAPO DEL MOTOR |
*2 | CONJUNTO DEL CLAXON DE TONOS AGUDOS |
*3 | CONJUNTO DEL CLAXON DE TONOS BAJOS |
*4 | RELE DEL CLAXON |
*5 | CONJUNTO DEL CLAXON DE SEGURIDAD |
*6 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE HORN |
*7 | CONJUNTO DE BLOQUEO DEL CAPO | *8 |
CONJUNTO DE LOS FAROS IZQUIERDOS - LUCES DE CRUCE - INTERMITENTES |
*9 | CONJUNTO DEL FARO DERECHO - LUCES DE CRUCE - INTERMITENTES |
*10 | CONJUNTO DE LOS INTERMITENTES LATERALES IZQUIERDOS |
*11 | CONJUNTO DE LOS INTERMITENTES LATERALES DERECHOS |
*12 | CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO - LUCES INTERIORES |
*13 | CONJUNTO DEL PROYECTOR DE LUZ - LUCES INTERIORES |
*14 | CONJUNTO DE LA LUZ INTERIOR - LUCES INTERIORES |

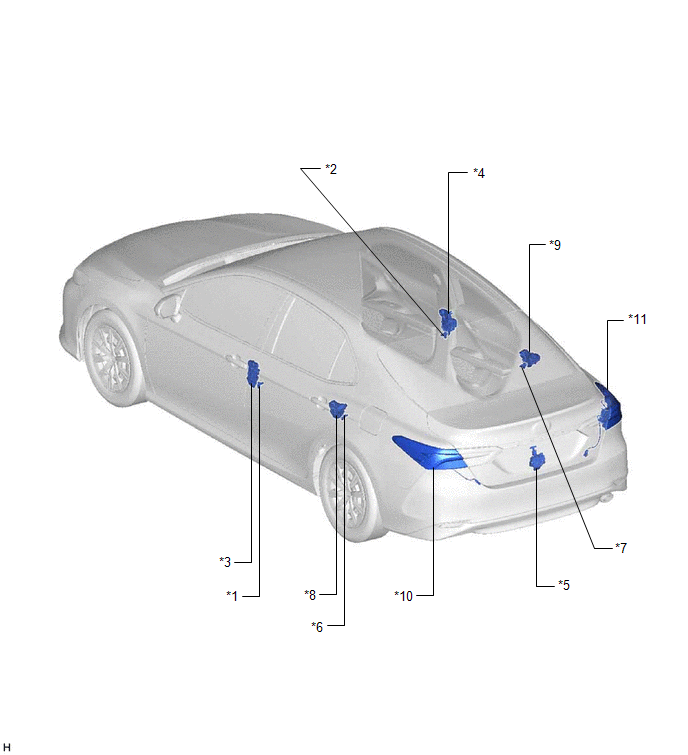

ILUSTRACION
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) | *2 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado derecho) |
*3 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
*4 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
*5 | CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*6 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado izquierdo) |
*7 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado derecho) | *8 |
CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR |
*9 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR |
*10 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS - LUCES TRASERAS - INTERMITENTES |
*11 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS - LUCES TRASERAS - INTERMITENTES | - | - |

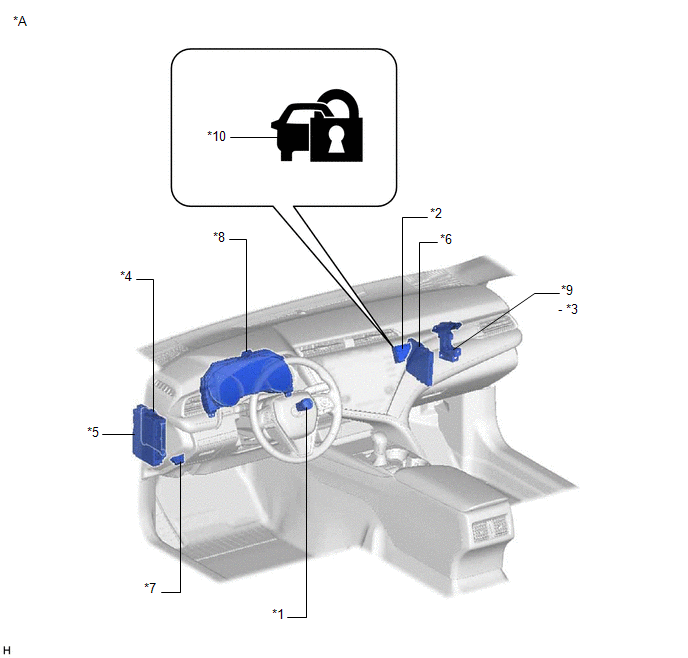

ILUSTRACION
*A | Con sistema de llave inteligente | - |
- |
*1 |
INTERRUPTOR DEL MOTOR |
*2 | CONJUNTO DE LAS LUCES TESTIGO |
*3 | RELE S-HORN |
*4 | ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-DCC NO. 2 - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE S-HORN - FUSIBLE AM2 |
*6 | ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
*7 | DLC3 |
*8 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*9 | CONJUNTO DEL BLOQUE DE RELES NO. 5 |
*10 | INDICADOR LUMINOSO DE SEGURIDAD |

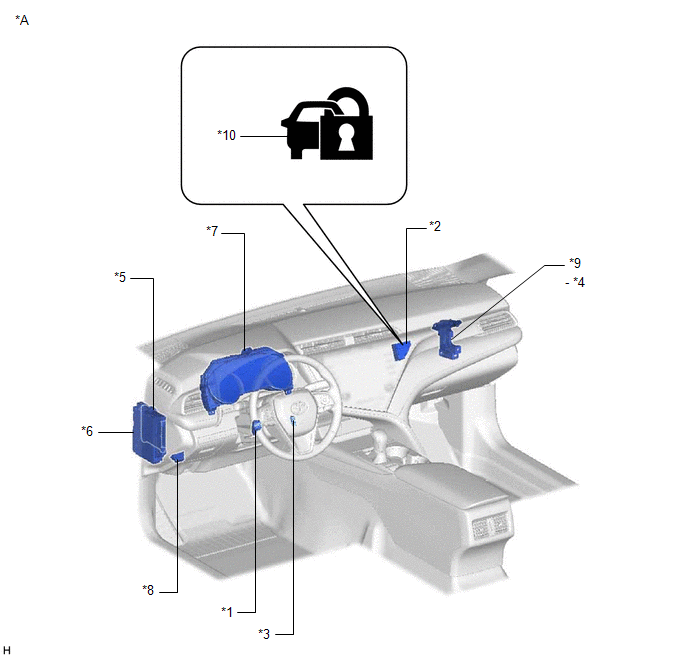

ILUSTRACION
*A | Sin sistema de llave inteligente | - |
- |
*1 |
CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE |
*2 | CONJUNTO DE LAS LUCES TESTIGO |
*3 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
*4 | RELE S-HORN |
*5 | ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*6 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - RELE ACC - RELE IG1 NO. 1 - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC NO. 2 - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE S-HORN - FUSIBLE AM2 |
*7 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*8 | DLC3 |
*9 | CONJUNTO DEL BLOQUE DE RELES NO. 5 |
*10 | INDICADOR LUMINOSO DE SEGURIDAD |
