COMPONENTES
ILUSTRACIÓN
|

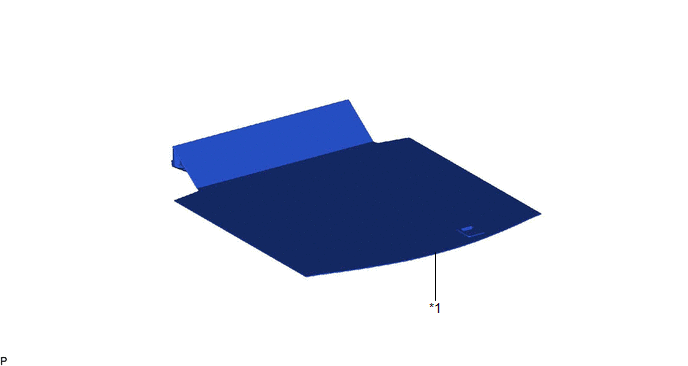

*1 | CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
- | - |
ILUSTRACIÓN
|

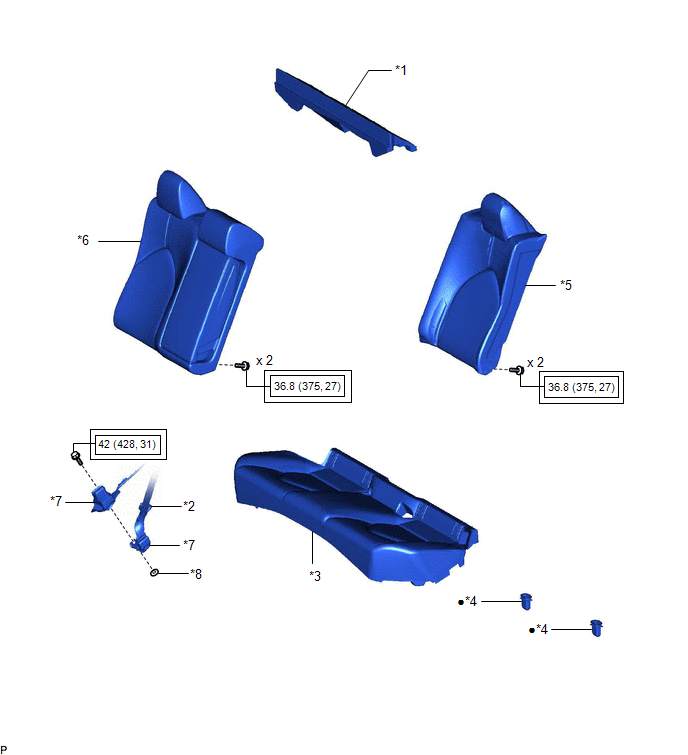

*1 | ALMOHADILLA INTERIOR DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
|
*3 | CONJUNTO DEL COJÍN DEL ASIENTO TRASERO |
*4 | GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
|
*5 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*7 | CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
*8 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
ILUSTRACIÓN
|

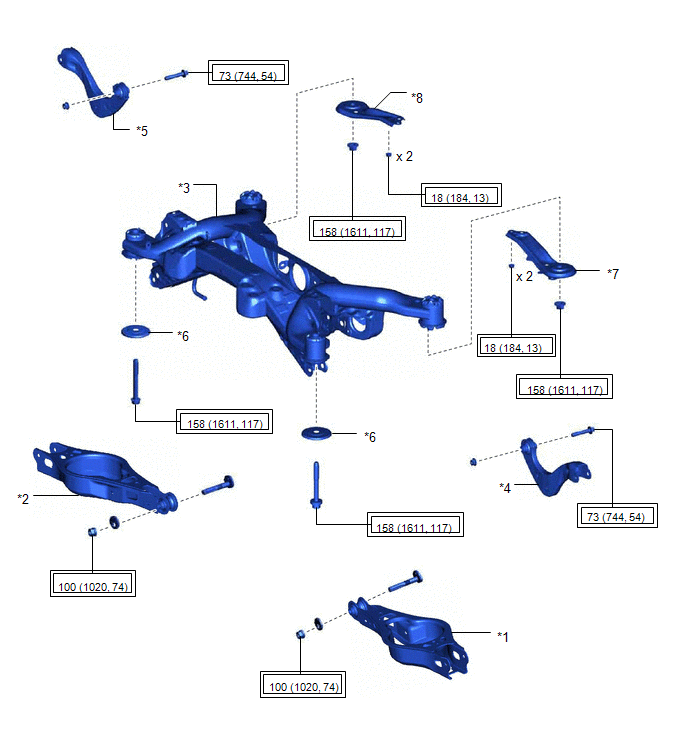

*1 | CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2 |
*2 | CONJUNTO DERECHO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 2 |
|
*3 | SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
*4 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO |
|
*5 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO DERECHO |
*6 | TOPE INFERIOR DEL ELEMENTO DE SUSPENSIÓN TRASERA |
|
*7 | REFUERZO INFERIOR IZQUIERDO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
*8 | REFUERZO INFERIOR DERECHO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

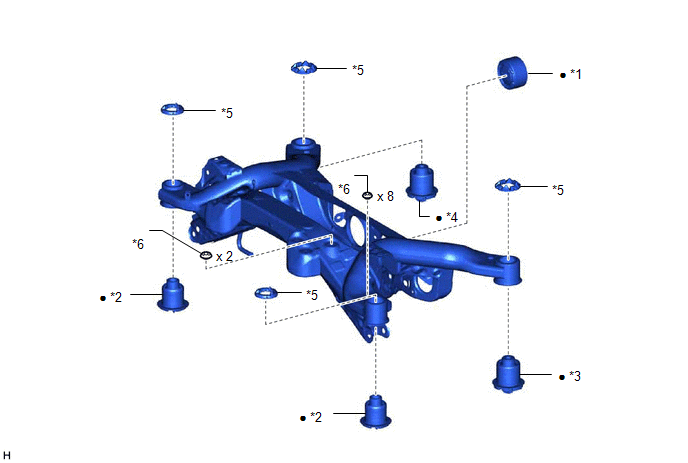

*1 | AMORTIGUADOR DEL PORTADOR DEL DIFERENCIAL TRASERO NO. 1 |
*2 | ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
|
*3 | ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
*4 | ELEMENTO AMORTIGUADOR TRASERO DERECHO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
|
*5 | ELEMENTO AMORTIGUADOR DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
*6 | TAPÓN DEL ORIFICIO |
|
● | Pieza no reutilizable |
- | - |
