COMPONENTES

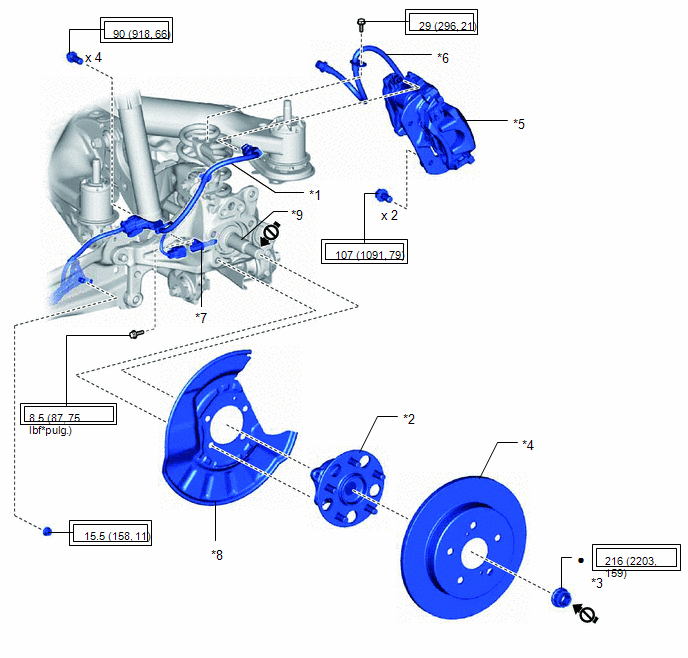

ILUSTRACIÓN
|
*1 | CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2 |
*2 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO |
|
*3 | TUERCA DEL EJE AXIAL TRASERO |
*4 | DISCO TRASERO |
|
*5 | CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO |
*6 | MANGUERA FLEXIBLE TRASERA |
|
*7 | SENSOR DE CONTROL DE DERRAPE TRASERO |
*8 | SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO |
|
*9 | CONJUNTO DEL EJE PROPULSOR TRASERO |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
.png) |
No aplique lubricantes en las piezas roscadas |
- | - |

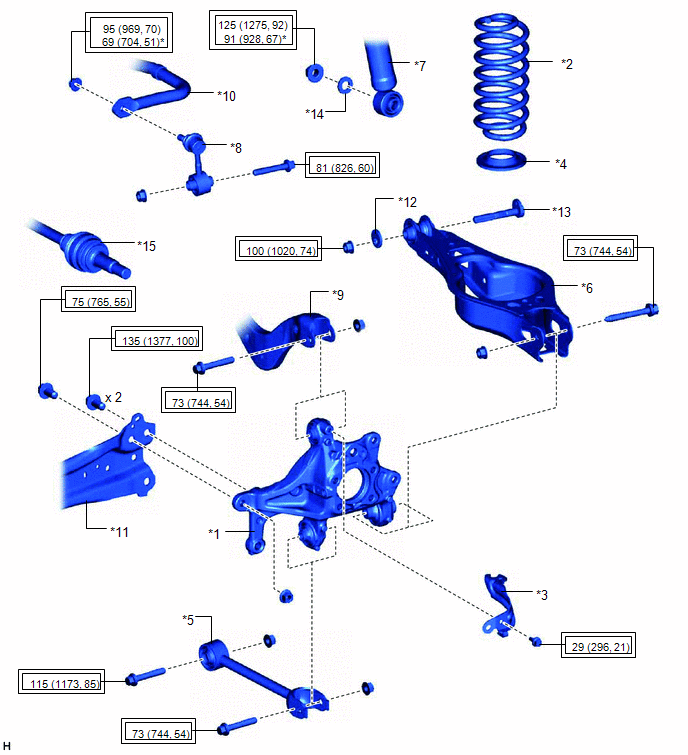

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO |
*2 | MUELLE ESPIRAL TRASERO |
|
*3 | SOPORTE DE LA MANGUERA FLEXIBLE TRASERA |
*4 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
|
*5 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA No. 1 |
*6 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA No. 2 |
|
*7 | CONJUNTO DEL AMORTIGUADOR TRASERO |
*8 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*9 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*10 | BARRA ESTABILIZADORA TRASERA |
|
*11 | CONJUNTO DEL EJE DE SALIDA TRASERO |
*12 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA No. 2 |
|
*13 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*14 | ARANDELA PLANA |
|
*15 | CONJUNTO DEL EJE PROPULSOR TRASERO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con la llave de contratuerca de la junta esférica |
ExtracciÓnManguera Flexible Del Freno Trasero (sin Sistema Del Freno De Estacionamiento Eléctrico)
ComponentesCOMPONENTES ILUSTRACIÓN
*1 MANGUERA FLEXIBLE TRASERA
*2 JUNTA
*3 PERNO DE UNIÓN
- -
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)
* ...
Componentes
COMPONENTES ILUSTRACION
*1 CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
*2 CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE ILUSTRACION
*1 RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE
*2 SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETO ...
Desmontaje
DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la ...
