EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del subconjunto del soporte del eje trasero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras

  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA LA TUERCA DEL EJE AXIAL TRASERO

Haga clic aquí

3. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO No. 2

(a) Desconecte el conector del conjunto del cable del freno de estacionamiento No. 2 del conjunto del actuador del freno de estacionamiento.

AVISO:

  • Elimine la suciedad y las partículas extrañas sobre y alrededor del conector del conjunto del cable del freno de estacionamiento n° 2 antes de realizar este paso.
  • No permita que entre agua, aceite o suciedad en el conector del conjunto del cable del freno de estacionamiento No. 2.

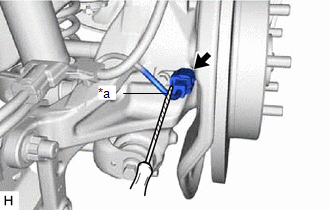

(b) Utilice un destornillador con la punta envuelta con cinta protectora para desconectar el conector del conjunto del cable del freno de estacionamiento No. 2 del sensor de control de derrape trasero.

AVISO:

  • Elimine la suciedad y las partículas extrañas sobre y alrededor del conector del conjunto del cable del freno de estacionamiento No. 2 antes de realizar este paso.
  • No permita que entre agua, aceite o suciedad en el conector del conjunto del cable del freno de estacionamiento No. 2.
  • Tenga cuidado de no dañar el sensor de control de derrape trasero o la cubierta del conector.

*a

Cinta protectora

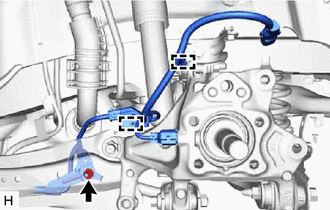

(c) Extraiga la tuerca, desenganche las 2 abrazaderas y separe el conjunto del cable del freno de estacionamiento No. 2 del soporte de la manguera flexible trasera y el conjunto del eje de salida trasero.

4. EXTRAIGA EL SENSOR DE CONTROL DE DERRAPE TRASERO

Haga clic aquí

5. SEPARE LA MANGUERA TRASERA FLEXIBLE

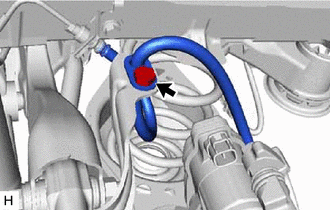

(a) Quite el perno y separe la manguera flexible trasera del soporte de la manguera flexible trasero.

6. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

7. EXTRAIGA EL DISCO TRASERO

Haga clic aquí

8. EXTRAIGA EL CONJUNTO DE CUBO Y COJINETE DEL EJE TRASERO

Haga clic aquí

9. EXTRAIGA EL SOPORTE DE LA MANGUERA FLEXIBLE TRASERO

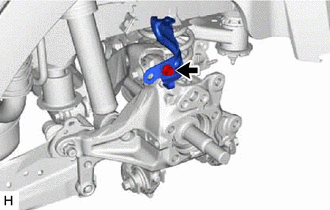

(a) Quite el perno y el soporte de la manguera flexible trasera del subconjunto del soporte del eje trasero.

10. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO

Haga clic aquí

11. EXTRAIGA EL MUELLE ESPIRAL TRASERO

Haga clic aquí

12. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 1

Haga clic aquí

14. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO

(a) Afloje los 3 pernos y la tuerca del conjunto del eje de salida trasero.

(b) Afloje la tuerca del conjunto del amortiguador trasero.

AVISO:

Mientras gira la tuerca sujete el pasador del soporte del eje trasero.

*1

Pasador del soporte del eje trasero

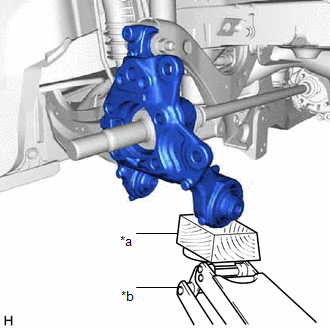

(c) Apoye el subconjunto del soporte del eje trasero con un gato y un taco de madera.

AVISO:

  • Cuando levante con un gato el subconjunto del soporte del eje trasero, asegúrese de que el gato se eleve lentamente.
  • Asegúrese de realizar esta operación con el vehículo lo más bajo posible.

*a

Taco de madera

*b

Gato

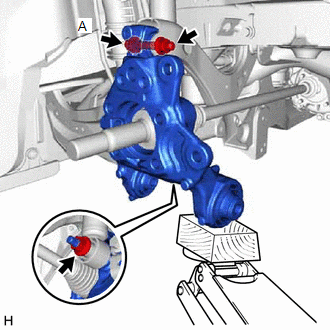

(d) Afloje el perno (A).

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

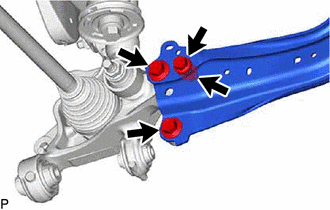

(e) Quite los 3 pernos, la tuerca y separe el conjunto del eje de salida trasero del subconjunto del soporte del eje trasero.

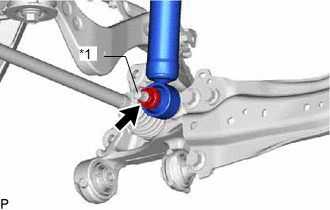

(f) Quite la tuerca y la arandela plata, y separe el conjunto del amortiguador trasero del subconjunto del soporte del eje trasero.

AVISO:

Mientras gira la tuerca sujete el pasador del soporte del eje trasero.

(g) Extraiga el perno (A), la tuerca y el subconjunto del soporte del eje trasero del conjunto del brazo de control superior trasero.

AVISO:

Componentes
