COMPONENTES

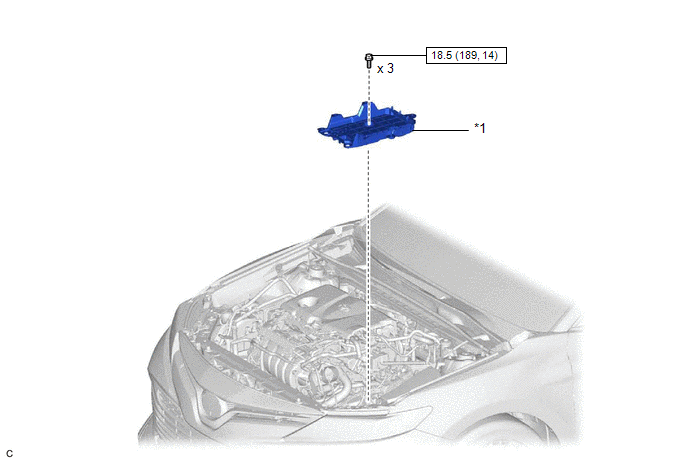

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

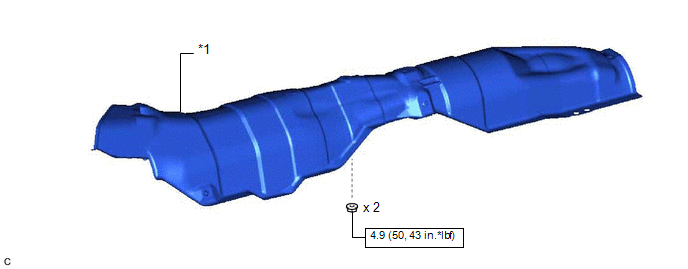

ILUSTRACIÓN
.png)
|
*1 | AISLANTE TÉRMICO INFERIOR DEL PISO DELANTERO No. 1 |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

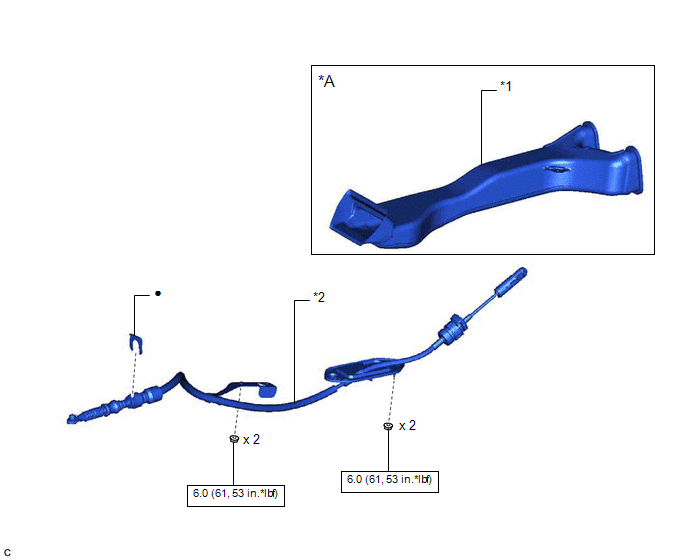

ILUSTRACIÓN
|
*A | Para tipo doble |
- | - |
|
*1 | CONDUCTO DE LA CAJA DE LA CONSOLA NO. 1 |
*2 | CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
ExtracciÓnCalibraciÓn
CALIBRACIÓN DESCRIPCIÓN (a) Consulte la tabla siguiente y, a continuación, lleve a cabo el procedimiento de acuerdo con la pieza que se va a sustituir con el fin de realizar la calibración.
Pieza que se va a sustituir / Funcionamiento
Operación necesaria
ECU de control de der ...
Luz De La Consola Delantera
ComponentesCOMPONENTES
ILUSTRACION
*1 CONJUNTO DE
MEDIDORES DEL CAPO NO. 1
*2 SUBCONJUNTO DE LA
LUZ INTERIOR NO. 2
ExtracciOnEXTRACCION
PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO
NO. 1 Haga clic aqui
2.
EXTRAIGA EL SUBCONJUNTO DE LA LUZ INT ...
Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE LA ECU PRINCIPAL DE
LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Y EL CONJUNTO DEL
BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
(a) Extraiga la ECU
principal de la carroceria (ECU de la red multiplex de la carroceria) del
conjunto del bloque de ...
