COMPROBACIÓN DEL FUNCIONAMIENTO
REVISE LOS PARÁMETROS PERSONALIZADOS
AVISO:
La comprobación del funcionamiento siguiente se basa en el estado inicial no personalizado del vehículo.
Haga clic aquí
COMPRUEBE LA FUNCIÓN DE DESBLOQUEO DE ENTRADA
(a) Compruebe la función de desbloqueo de entrada (puerta del conductor, puerta del pasajero delantero).
(1) Realice una operación de bloqueo inalámbrico de las puertas para bloquear la puerta, toque el sensor de desbloqueo integrado en la parte posterior del conjunto de la manilla exterior de la puerta delantera del conductor mientras tiene el subconjunto del transmisor de la llave eléctrica y compruebe si la puerta se desbloquea.

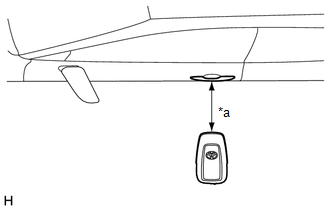

(2) Inspeccione el área de detección de desbloqueo de entrada. Sujete el subconjunto del transmisor de la llave eléctrica a la misma altura que el conjunto de la manilla exterior de la puerta y a una distancia aproximada de 0,7 a 1 m (2,30 a 3,28 pi.) del vehículo. como se muestra en la ilustración, y compruebe si el indicador LED (rojo) del subconjunto del transmisor de la llave eléctrica parpadea.
*a | 0,7 a 1 m (2,30 a 3,28 pi.) |
(3) Con el sistema en el modo de espera de desbloqueo, sujete el conjunto de la manilla exterior de la puerta delantera (para la puerta del conductor) y compruebe si la puerta se desbloquea.
OBSERVACIÓN:

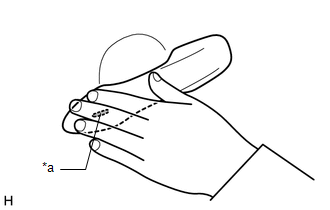

(4) Verifique la sensibilidad de respuesta del desbloqueo. Con el sistema en modo de espera de desbloqueo, toque la zona que se muestra en la ilustración y compruebe si la puerta se desbloquea.
AVISO:
Si se toca el sensor demasiado rápido o se suelta demasiado lento, es posible que el sensor no reaccione y la puerta no se desbloqueará.
*a | Sensor de desbloqueo (parte trasera) |
OBSERVACIÓN:
Utilice el mismo procedimiento para inspeccionar la puerta del pasajero delantero.
COMPRUEBE LA FUNCIÓN DE BLOQUEO DE ENTRADA
(a) Compruebe la función de bloqueo de entrada (puerta del conductor, puerta del pasajero delantero).
AVISO:
Si el subconjunto del transmisor de la llave eléctrica está en el vehículo, pero fuera del área de detección (en el panel de instrumentos, en la guantera, en el piso) y se realiza una operación de bloqueo de las puertas, la función de prevención de olvido de llave dentro del vehículo no se activa y el subconjunto del transmisor de la llave eléctrica quedará dentro del vehículo.

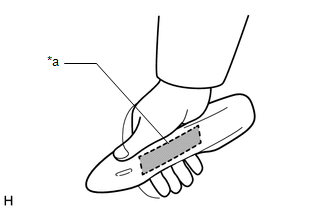

*a | Sensor de bloqueo |
(1) Con la puerta cerrada y desbloqueada, toque el sensor de bloqueo del conjunto de la manilla exterior de la puerta delantera del conductor mientras tiene el subconjunto del transmisor de la llave eléctrica y compruebe si la puerta se bloquea.
OBSERVACIÓN:

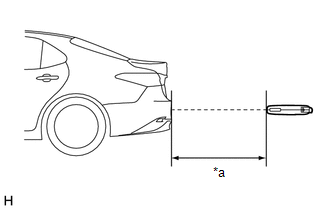

(2) Inspeccione el rango de funcionamiento de bloqueo de entrada. Mantenga el subconjunto del transmisor de la llave eléctrica a, aproximadamente, 0.7 a 1 m (2.30 a 3.28 in.) por debajo del borde inferior del cristal de la ventanilla y a unos 0.3 m (0.984 in.) del vehículo, como se muestra en la ilustración, toque el sensor de bloqueo y compruebe si la puerta se bloquea.
OBSERVACIÓN:
*a | 0,7 a 1 m (2,30 a 3,28 pi.) |
COMPRUEBE LA FUNCIÓN DE APERTURA DE DEL COMPARTIMIENTO DE EQUIPAJES
(a) Compruebe la función de apertura del compartimiento de equipajes (interruptor de la llave eléctrica del compartimiento de equipajes).

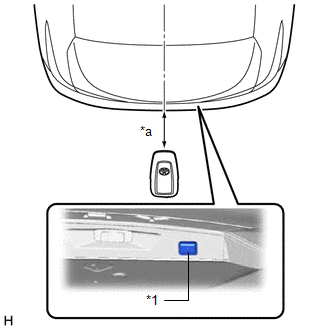

(1) Realice una función de bloqueo inalámbrico para bloquear las puertas, active el interruptor de la llave eléctrica del compartimiento de equipajes mientras lleva el subconjunto del transmisor de la llave eléctrica y compruebe que la puerta del compartimiento de equipajes se abre.
*1 | Interruptor de la llave eléctrica del compartimiento de equipajes |
*a | 0,7 a 1 m (2,30 a 3,28 pi.) |
(2) Inspeccione el radio de funcionamiento de la apertura del compartimiento de equipajes. Mientras se coloca de pie tras el vehículo, sujete el subconjunto del transmisor de la llave eléctrica de modo que esté orientado en la dirección indicada en la ilustración anterior a la misma altura que el interruptor de la llave eléctrica del compartimiento de equipajes y aproximadamente a 0,7 a 1 m (2,30 a 3,28 pi.) del vehículo, pulse el interruptor de la llave eléctrica del compartimiento de equipajes y compruebe si se abre la puerta del compartimiento de equipajes.
COMPRUEBE LA FUNCIÓN DE ARRANQUE POR BOTÓN
Haga clic aquí
COMPRUEBE LA FUNCIÓN DE PREVENCIÓN DE OLVIDO DE LA LLAVE (INTERIOR DEL VEHÍCULO)
AVISO:
Para evitar que el subconjunto del transmisor de la llave eléctrica quede encerrado dentro del vehículo, realice la inspección con una de las ventanillas abierta.
(a) Compruebe la función de prevención de olvido de llave dentro en el vehículo (interior del vehículo).
(1) Desactive el interruptor del motor.
(2) Coloque el subconjunto del transmisor de la llave eléctrica en un asiento delantero o trasero.
(3) Cierre todas las puertas y asegúrese de que estén desbloqueadas.
(4) Toque el sensor de bloqueo de la puerta y compruebe que no se bloquean las puertas y que el avisador acústico (exterior) de la función de prevención de olvido de la llave en el vehículo suena durante aproximadamente 5 segundos.
COMPRUEBE LA FUNCIÓN DE PREVENCIÓN DE OLVIDO DE LA LLAVE (EN EL COMPARTIMIENTO DE EQUIPAJES)
AVISO:
Para evitar que el subconjunto del transmisor de la llave eléctrica quede encerrado dentro del vehículo, realice la inspección con una de las ventanillas abierta.
Si el subconjunto del transmisor de la llave eléctrica se encuentra en alguno de los siguientes puntos, es posible que la función de prevención de olvido de la llave dentro del vehículo no funcione:
(a) Revise la función de prevención de olvido de la llave en el vehículo (en el compartimiento de equipajes).
(1) Coloque el subconjunto del transmisor de la llave eléctrica en el compartimiento de equipajes con todas las puertas bloqueadas. 1) Al cerrar la puerta del compartimiento de equipajes se dispara el avisador acústico del sistema inalámbrico (que dura aproximadamente 2 segundos); y 2) al pulsar el interruptor de la llave eléctrica del compartimiento de equipajes se abre la puerta del compartimiento de equipajes.

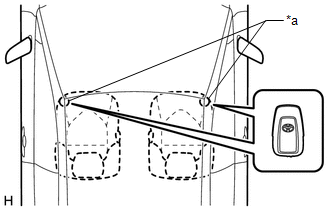

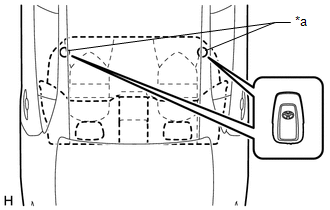

(2) Inspeccione el área de detección de la función de prevención de olvido de la llave en el vehículo. Tenga en cuenta la orientación del subconjunto del transmisor de la llave eléctrica que se muestra en la ilustración. Cuando el subconjunto del transmisor eléctrico de la llave se encuentra en cualquiera de las 2 ubicaciones de la ilustración, compruebe que: 1) Al cerrar la puerta del compartimiento de equipajes se dispara el avisador acústico del sistema inalámbrico; y 2) al pulsar el interruptor de la llave eléctrica del compartimiento de equipajes, ésta se abre.
*a | Punto de inspección |
OBSERVACIÓN:
Lleve a cabo la inspección en los dos puntos de inspección.
(3) Inspeccione el área de detección de prevención de olvido de la llave eléctrica y el conjunto del receptor del sistema de supervisión de la presión de los neumáticos y de llave eléctrica en busca de fugas de ondas. Mantenga el subconjunto del transmisor de la llave eléctrica a la misma altura que el borde inferior de la puerta del compartimiento de equipajes y alineada con el centro de la parte trasera del vehículo. Tenga en cuenta la orientación y la posición del subconjunto del transmisor de la llave eléctrica que se muestra en la ilustración.
*a | 0,1 m o más (0,328 pi. o más) |
OBSERVACIÓN:
COMPRUEBE LA FUNCIÓN DE RESPUESTA
(a) Compruebe la función de respuesta (parpadea la luz de emergencia y suena el avisador acústico).
Funcionamiento de la entrada |
Luz de emergencia | Avisador acústico inalámbrico |
---|---|---|
Bloqueo de entrada | Parpadea una vez |
Suena una vez |
Desbloqueo de entrada |
Parpadea dos veces | Suena dos veces |
COMPRUEBE LA FUNCIÓN DEL MODO DE AHORRO DE BATERÍA DEL TRANSMISOR
Haga clic aquí
COMPRUEBE LA FUNCIÓN DE CANCELACIÓN DE ENTRADA
Haga clic aquí
MODO DE DIAGNÓSTICO DE LA LLAVE (con el Techstream)
OBSERVACIÓN:
(a) Ingrese a los siguientes menús: Body Electrical/Smart Key/Utility/Communication Check (Key Diag Mode).
Body Electrical > Smart Key > Utility
Pantalla del tester |
---|
Communication Check(Key Diag Mode) |
(b) Inspeccione el elemento apropiado según la siguiente tabla.
Pantalla del tester | Elemento de la inspección |
---|---|
[CH1/CH2] Overhead + Driver Side*1 |
Conjunto de la manilla exterior de la puerta delantera (antena de la llave eléctrica) (para la puerta del conductor) |
[CH1] Overhead + Driver Side*1 | |
[CH2] Overhead + Driver Side*1 | |
[CH1/CH2] Overhead + Passenger Side*2 |
Conjunto de la manilla exterior de la puerta delantera (antena de la llave eléctrica) (para la puerta del pasajero delantero) |
[CH1] Overhead + Passenger Side*2 | |
[CH2] Overhead + Passenger Side*2 | |
[CH1/CH2] Overhead + Front Room*3 |
Conjunto de la antena interior de la llave eléctrica No. 1 (piso delantero) |
[CH1] Overhead + Front Room*3 | |
[CH2] Overhead + Front Room*3 | |
[CH1/CH2] Overhead + Rear Room*4 |
Conjunto de la antena interior de la llave eléctrica N.° 1 (piso trasero) |
[CH1] Overhead + Rear Room*4 | |
[CH2] Overhead + Rear Room*4 | |
[CH1/CH2] Overhead + Luggage*5 |
Antena de la llave eléctrica (exterior del compartimiento de equipaje) |
[CH1] Overhead + Luggage*5 | |
[CH2] Overhead + Luggage*5 | |
[CH1/CH2] Luggage + Luggage (inside)*6 |
Conjunto de la antena interior de la llave eléctrica No. 1 (interior del compartimiento de equipajes) |
[CH1] Luggage + Luggage (inside)*6 | |
[CH2] Luggage + Luggage (inside)*6 | |
[CH1/CH2] Luggage + Luggage*7 |
Antena de la llave eléctrica (exterior del compartimiento de equipaje) |
[CH1] Luggage + Luggage*7 | |
[CH2] Luggage + Luggage*7 | |
[CH1/CH2] Immobiliser Amp*8 |
Amplificador (interruptor del motor) |
[CH1] Immobiliser Amp*8 | |
[CH2] Immobiliser Amp*8 |
*: si se detecta el subconjunto del transmisor de la llave eléctrica en uno de los canales 1 o 2, el avisador acústico suena.
(c) Acerque el subconjunto del transmisor de la llave eléctrica a la antena de la llave eléctrica seleccionada y compruebe si suena el avisador acústico inalámbrico.
OBSERVACIÓN:
El avisador acústico emite pitidos cortos y repetidos para todos los elementos excepto "Overhead + Rear Room"*4. Para el elemento "Overhead + Rear Room"*4, el avisador acústico emite un pitido largo y continuo.
(d) *1: conjunto de la manilla exterior de la puerta delantera (para la puerta del conductor)
*a | 0,7 a 1 m (2,30 a 3,28 pi.) |
OBSERVACIÓN:
(e) *3: conjunto de la antena interior de la llave eléctrica No. 1 (suelo delantero)
*a | Punto de inspección |
OBSERVACIÓN:
Coloque el subconjunto del transmisor de la llave eléctrica en el cojín del asiento del conductor o del pasajero delantero.
(f) *4: conjunto de la antena interior de la llave eléctrica No. 1 (piso trasero)
*a | Punto de inspección |
OBSERVACIÓN:
Coloque el subconjunto del transmisor de la llave eléctrica en el cojín del asiento trasero.

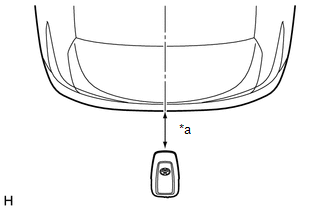

(g) *5, *7: Antena de la llave eléctrica (exterior del compartimiento de equipaje)
*a | 0,7 a 1 m (2,30 a 3,28 pi.) |
OBSERVACIÓN:
Mantenga el subconjunto del transmisor de la llave eléctrica a la misma altura que la parte superior del parachoques trasero y alineado con el centro de la parte trasera del vehículo, como se muestra en la ilustración.

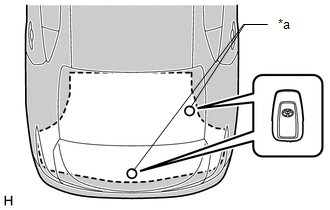

(h) *6: Conjunto de la antena interior de la llave eléctrica N.° 1 (interior del compartimento de equipajes)
*a | Punto de inspección |
OBSERVACIÓN:
Coloque el subconjunto del transmisor de la llave eléctrica en el suelo del compartimiento de equipaje.

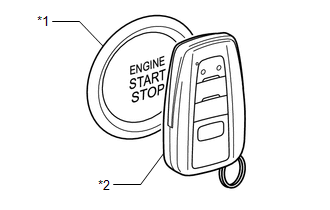

(i) *8: Amplificador (interruptor del motor)
*1 | Interruptor del motor |
*2 | Subconjunto del transmisor de la llave eléctrica |
OBSERVACIÓN:
Mientras orienta el lado del logotipo del subconjunto del transmisor de la llave eléctrica hacia el interruptor del motor, mantenga el transmisor cerca del interruptor del motor.
