INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CONVERTIDOR DE PAR

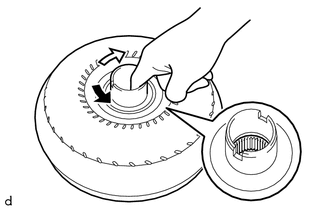

(a) Inspeccione el embrague unidireccional. Presione con un dedo las ranuras del estátor y gírelo. Compruebe si se desliza suavemente cuando se gira en el sentido de las agujas del reloj, y si gira con dificultad cuando gira en el sentido contrario al de las agujas del reloj.
Resulta difícil | |
Sin problemas |
Si es necesario, limpie el conjunto del convertidor de par e inspeccione otra vez el embrague unidireccional. Si el embrague unidireccional sigue sin superar la inspección, sustituya el conjunto del convertidor de par.
(b) Inspeccione el conjunto del convertidor de par. Si se produce cualquiera de los problemas siguientes, reemplace el conjunto del convertidor de par. Avería:
OBSERVACIÓN: La muestra representa aproximadamente 0.025 litros (0.026 US qts, 0.022 Imp. qts) de ATF en una bandeja de Petri, y se ha tomado del conjunto del convertidor de par extraído. |
|
(c) Cambie el ATF del conjunto del convertidor de par.
OBSERVACIÓN:
Si el ATF está descolorido o presenta un olor desagradable, remueva el ATF presente en el conjunto del convertidor de par y vacíelo antes de sustituir el ATF.

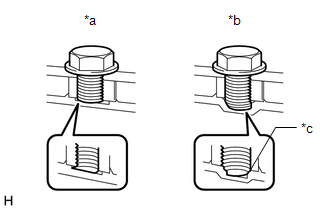

(d) Evite deformar el conjunto del convertidor de par y dañar el engranaje de la bomba de aceite. AVISO: Asegúrese de que todos los pernos tienen la misma longitud y que se utilizan los pernos especificados. OBSERVACIÓN: Si existen daños en el extremo de un perno del conjunto del convertidor de par o en el fondo del orificio de un perno, sustituya el perno y el conjunto del convertidor de par. |
|
2. INSPECCIONE EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA
(a) Inspeccione la placa impulsora y el subconjunto de la corona dentada para comprobar si presentan daños.
Punto de medida |

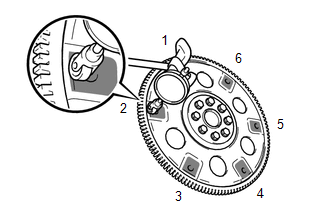

(b) Instale un indicador de cuadrante y mida el descentramiento en las 6 zonas de la superficie del subconjunto de la placa impulsora y la corona dentada que está en contacto con el conjunto del embrague del convertidor de par.
Descentramiento máximo:
0.30 mm (0.0118 pulg.)
OBSERVACIÓN:
Haga clic aquí
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO (excepto techo solar panoramico)
(a) Si vuelve a utilizar el conjunto de la antena del techo: (1)
Instale un sello nuevo. (b) Empuje el conjunto de la antena del techo en
la direccion indicada por la flecha (1) que se muestr ...
