DESECHO
PRECAUCIÓN/AVISO/OBSERVACIÓN
ADVERTENCIA:
Antes de realizar el despliegue de cualquier pieza del sistema SRS previo a su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. El despliegue antes del desecho puede ser considerado como tratamiento de material peligroso.
PROCEDIMIENTO
1. PRECAUCIÓN
ADVERTENCIA:
OBSERVACIÓN:
Cuando elimine un vehículo equipado con un sistema SRS o deseche el conjunto del airbag del asiento delantero, asegúrese de desplegar primero el airbag según el procedimiento descrito a continuación. Si ocurre alguna anomalía en el despliegue del airbag, póngase en contacto con el servicio técnico del distribuidor.
2. DESECHE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (cuando está instalado en el vehículo)
AVISO:
OBSERVACIÓN:
Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.
(a) Compruebe el funcionamiento de la SST. Haga clic aquí
SST: 09082-00700 |
|
(b) Consulte la sección "Medidas de precaución".
Haga clic aquí
(c) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:

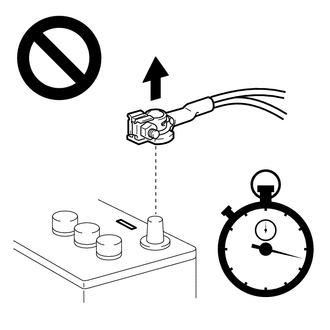

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(d) Desconecte el conector del conjunto del airbag del asiento delantero debajo del conjunto del asiento delantero.
AVISO:
Cuando desconecte algún conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

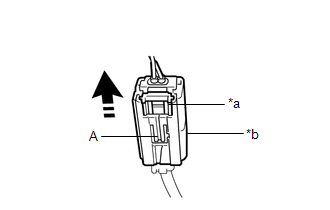

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (En este momento, aún no se pude desconectar el conector).
*a | Bloqueo del alojamiento blanco |
*b | CPA Amarillo |
![]() |
Deslice en esta dirección |
(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.
AVISO:
No empuje hacia abajo la pieza (A) que se muestra en la ilustración cuando desconecte el conector.
(e) Instale la SST.
ADVERTENCIA:

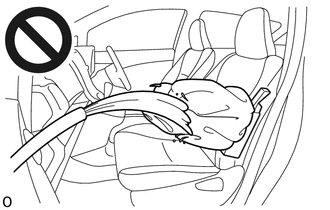

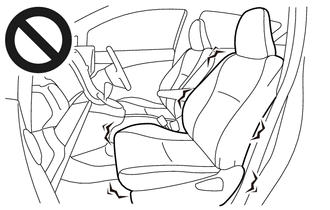

Verifique que no haya holgura en el conjunto del asiento delantero.

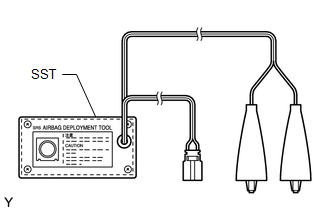

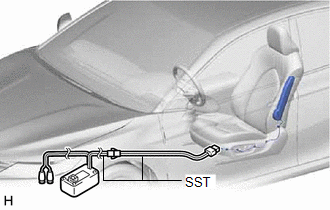

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del airbag del asiento delantero. SST: 09082-00700 SST: 09082-00820 AVISO: Para evitar dañar el conector o el mazo de cables de la SST, no bloquee el bloqueo secundario del bloqueo doble. |
|

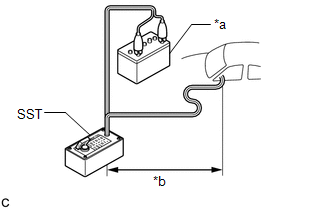

(2) Coloque la SST, al menos, a 10 m (32.8 pi.) de distancia de la ventanilla lateral delantera del vehículo. |
|
(3) Cierre todas las puertas y ventanillas del vehículo dejando suficiente espacio para el mazo de cables de la SST en la ventanilla delantera.
AVISO:
Tenga cuidado de no dañar el mazo de cables de la SST.
(4) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro de la SST al terminal negativo (-) de la batería.
(f) Despliegue el airbag.
(1) Asegúrese de que no haya nadie dentro del vehículo ni en un radio de 10 m (32.8 pi.).
(2) Pulse el interruptor de activación de la SST para desplegar el airbag.
ADVERTENCIA:
OBSERVACIÓN:
El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.
3. DESECHE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (cuando no está instalado en el vehículo)
AVISO:
Asegúrese de realizar el siguiente procedimiento cuando despliegue el airbag.
OBSERVACIÓN:
Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.
(a) Compruebe el funcionamiento de la SST. Haga clic aquí
SST: 09082-00700 |
|
(b) Extraiga el conjunto del airbag del asiento delantero.
Haga clic aquí
ADVERTENCIA:
![]() |
Deployment Side |
(c) Utilice un cable trenzado para atar el conjunto del airbag del asiento delantero a un neumático que no se necesite.

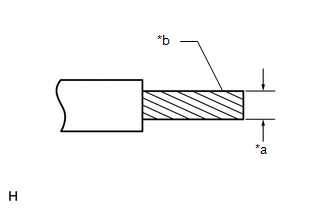

*a | Diámetro del cable |
*b | Área de la sección transversal del cable pelado |
Cable:
Área de la sección transversal del cable pelado
1.25 mm2 (0.0019 in.2) o más
ADVERTENCIA:

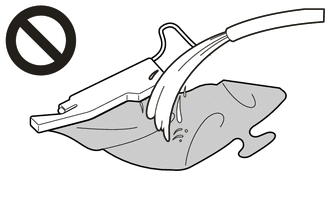

Si el cable es demasiado fino o se emplea un objeto alternativo para atar el conjunto del airbag del asiento delantero, puede romperse cuando se despliega el airbag. Utilice siempre un cable para uso en vehículos con un área de sección transversal mínima de 1.25 mm2 (0.0019 in.2).
OBSERVACIÓN:
Para calcular el área de sección transversal descubierta del cable:
Área de sección transversal = 3.14 x (diámetro)2 / 4

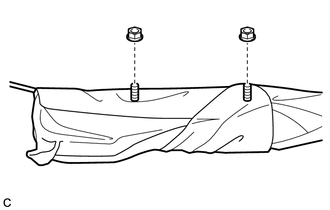

(1) Instale las 2 tuercas en el conjunto del airbag del asiento delantero. |
|

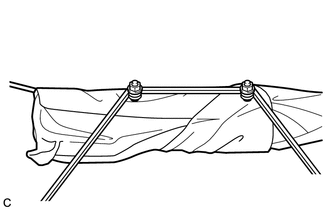

(2) Enrolle 2 o más cables alrededor de los espárragos prisioneros del conjunto del airbag del asiento delantero, como se muestra en la ilustración. |
|

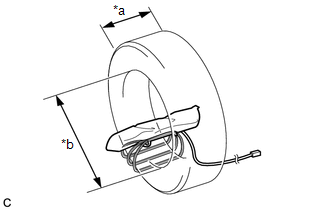

(3) Posicione el conjunto del airbag del asiento delantero dentro del neumático con el lado de despliegue del airbag hacia el interior.
*a | Ancho |
*b |
Inner Diameter |
Minimum Tire Size:
Width
185 mm (7.28 pulg.)
Inner Diameter
360 mm (1.18 pi.)
ADVERTENCIA:
![]() |
Lado de despliegue |
AVISO:
El neumático puede dañarse por el despliegue del airbag, por lo que debe utilizar un neumático que no necesite.
(d) Instale la SST.

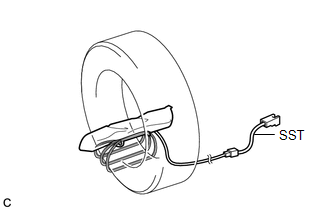

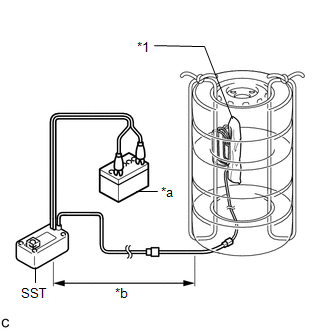

(1) Conecte el conector de la SST al conector del conjunto del airbag del asiento delantero. SST: 09082-00820 |
|
(e) Coloque los neumáticos.

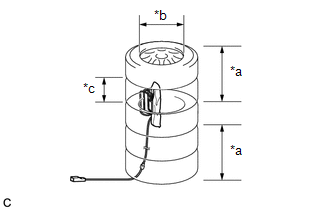

(1) Coloque, al menos, 2 neumáticos debajo del neumático al que está atado el conjunto del airbag del asiento delantero. Minimum Tire Size: Width 185 mm (7.28 pulg.) Inner Diameter 360 mm (1.18 pi.) AVISO: No coloque el conector de la SST debajo del neumático, ya que podría dañarse. |
|
(2) Coloque al menos 2 neumáticos arriba del neumático al que está atado el conjunto del airbag del asiento delantero. El neumático superior debe tener una llanta instalada.
AVISO:
La llanta y el neumático pueden dañarse debido al despliegue del airbag, por lo que debe utilizar una llanta y un neumático que no necesite.

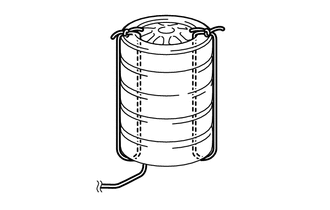

(3) Ate los neumáticos con los 2 cables. ADVERTENCIA: Asegúrese de que los cables estén bien tensos. La holgura de los cables provocará que los neumáticos se aflojen al desplegarse el airbag. |
|
(f) Instale la SST.
(1) Conecte el conector de la SST. SST: 09082-00700 AVISO: Para evitar dañar el conector o el mazo de cables de la SST, no active el bloqueo secundario del bloqueo doble. Además, deje cierta holgura para el mazo de cables de la SST dentro del neumático. |
|
(2) Coloque la SST, al menos, a 10 m (32.8 pi.) de distancia del airbag atado al neumático.
(g) Despliegue el airbag.
(1) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro de la SST al terminal negativo (-) de la batería.
(2) Asegúrese de que no haya nadie dentro de un radio de 10 m (32.8 pi.) alrededor del neumático al que está atado el conjunto del airbag del asiento delantero.
(3) Pulse el interruptor de activación de la SST para desplegar el airbag.
ADVERTENCIA:
Antes del despliegue, asegúrese de que no haya nadie cerca del airbag.
OBSERVACIÓN:
El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.
(h) Deseche el conjunto del airbag del asiento delantero.
ADVERTENCIA:
(1) Extraiga el conjunto del airbag del asiento delantero del neumático.
(2) Coloque el conjunto del airbag del asiento delantero en una bolsa de plástico, ate bien la bolsa y deséchela de acuerdo con la normativa local.
