DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO NO. 1 DEL TECHO DESLIZANTE
(a) Utilizando una lámpara térmica, caliente el embellecedor lateral izquierdo del techo deslizante n° 1.
Temperatura de calentamiento
Elemento | Temperatura |
---|---|
Embellecedor lateral izquierdo del techo deslizante n° 1 |
20 a 30 °C (68 a 86 °F) |

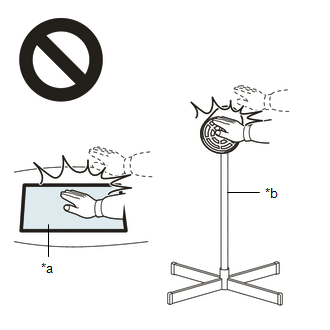

ADVERTENCIA:
*a | Pieza calentada |
*b | Lámpara térmica |
AVISO:
No caliente el embellecedor lateral izquierdo del techo deslizante n° 1 en exceso.
(b) Desenganche las 28 garras y las 2 guías y extraiga el embellecedor lateral izquierdo del techo deslizante n° 1.
![]() |
Cinta adhesiva bifaz | - |
- |
2. EXTRAIGA EL EMBELLECEDOR LATERAL DERECHO NO. 1 DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.

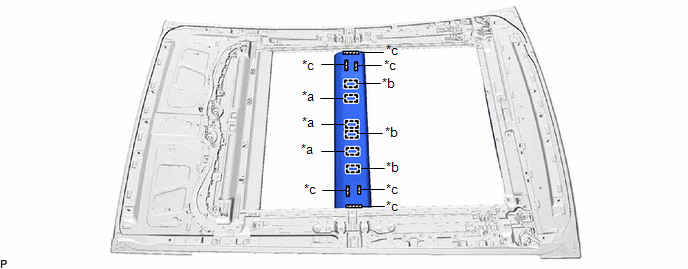

3. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL DEFLECTOR DE VIENTO DEL TECHO
(a) Desenganche las 3 garras.
*a | Pasador (A) |
*b | Pasador (B) |
*c | Cinta protectora |
- | - |
(b) Desenganche los 2 pasadores (A).
(c) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar los 2 pasadores (B) para extraer el subconjunto del panel del deflector del viento del techo.

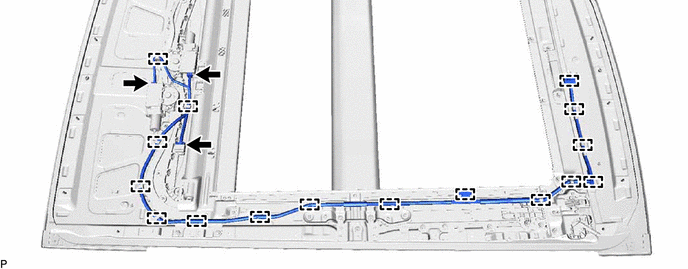

4. EXTRAIGA EL CABLE DEL TECHO NO. 2
(a) Desconecte los 3 conectores.
(b) Desenganche las 16 abrazaderas y extraiga el cable del techo No. 2.

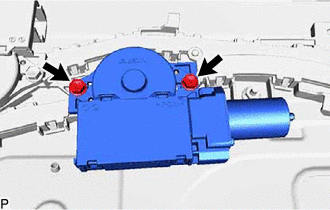

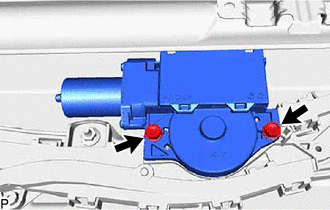

5. EXTRAIGA EL CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE (para el cristal del techo deslizante)
(a) Extraiga los 2 pernos y el conjunto del engranaje impulsor del techo deslizante. |
|
6. EXTRAIGA EL CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE (para parasol del techo)
(a) Extraiga los 2 pernos y el conjunto del engranaje impulsor del techo deslizante. |
|
7. EXTRAIGA EL EMBELLECEDOR TRASERO DEL TECHO DESLIZANTE
(a) Utilizando una lámpara térmica, caliente el embellecedor trasero del techo deslizante.
Temperatura de calentamiento
Elemento | Temperatura |
---|---|
Embellecedor del techo deslizante trasero |
20 a 30 °C (68 a 86 °F) |
ADVERTENCIA:
*a | Pieza calentada |
*b | Lámpara térmica |
AVISO:
No caliente en exceso el embellecedor trasero del techo deslizante.

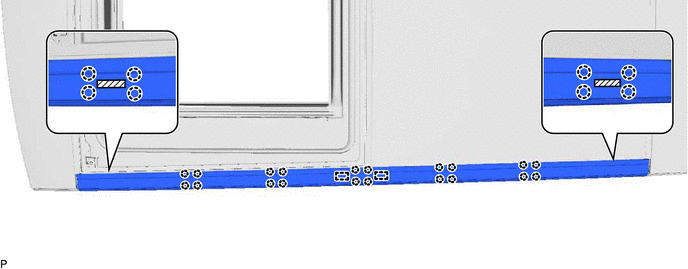

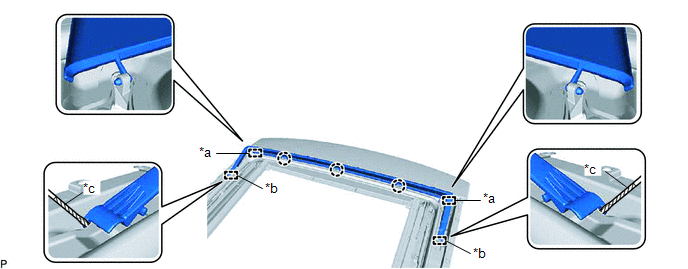

(b) Desenganche los 3 fijadores y las 3 guías y extraiga el embellecedor trasero del techo deslizante.
*a | Fijador |
*b | Guía |
*c | Cinta adhesiva bifaz |
- | - |
8. EXTRAIGA EL SOPORTE DE LAS LUCES INTERIORES

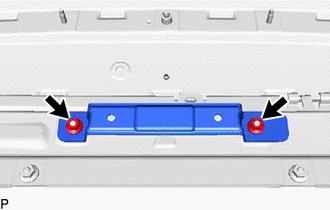

(a) Extraiga las 2 tuercas y el soporte de la luz interior. |
|

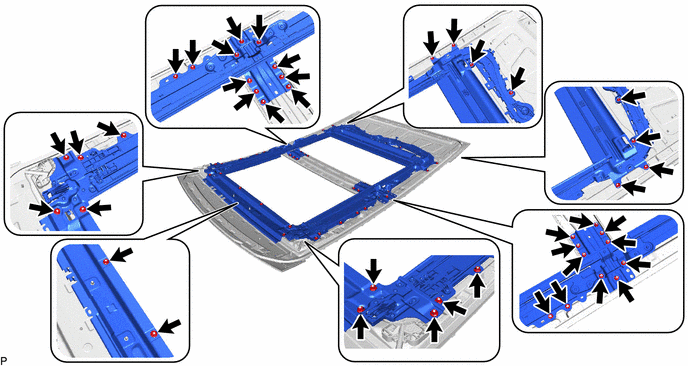

9. EXTRAIGA EL SUBCONJUNTO DEL RIEL DEL TECHO DESLIZANTE
(a) Extraiga las 42 tuercas y extraiga el subconjunto del riel del techo deslizante del panel del alojamiento del techo deslizante.
10. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN DEL PARASOL

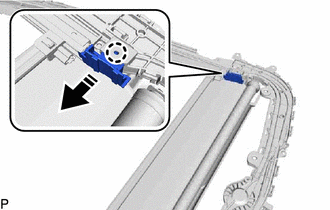

(a) Desenganche la garra y retire la guía derecha del parasol del techo deslizante como se muestra en la ilustración.
![]() |
Extraer en esta dirección |
OBSERVACIÓN:
Realice el mismo procedimiento para los lados izquierdo y derecho.

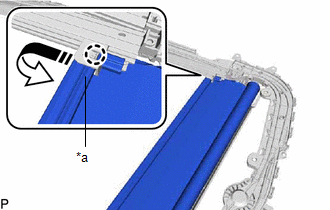

(b) Coloque la parte (A) como se muestra en la ilustración para desenganchar la garra.
*a | Parte A |
![]() |
Extraer en esta dirección |
OBSERVACIÓN:
Realice el mismo procedimiento para los lados izquierdo y derecho.

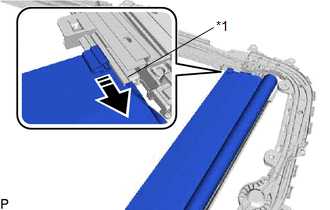

(c) Deslice el riel del parasol del techo deslizante y el subconjunto de la guarnición del parasol tal y como se muestra en la ilustración para separarlos del subconjunto derecho del riel de la guía del techo deslizante.
*1 | Subconjunto derecho del riel guía del techo deslizante |
![]() |
Extraer en esta dirección |
OBSERVACIÓN:
Realice el mismo procedimiento para los lados izquierdo y derecho.

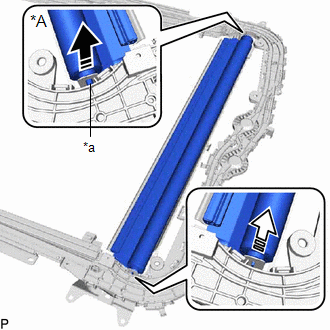

(d) Extraiga el subconjunto de la guarnición del parasol tal y como se muestra en la ilustración.
*A | Lado derecho |
*a | Tapa del retractor |
![]() |
Extraer en esta dirección (1) |
![]() |
Extraer en esta dirección (2) |
AVISO:
Para evitar que el subconjunto de la guarnición del parasol sufra daños, empuje totalmente la tapa del retractor del lado derecho antes de levantar el subconjunto de la guarnición del parasol para separarlo del subconjunto del riel del techo deslizante.
OBSERVACIÓN:
Separe el lado derecho en primer lugar.
