AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
3. EXTRAIGA EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL SENSOR DE VACÍO E.F.I. (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)
Haga clic aquí
6. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DEL GENERADOR

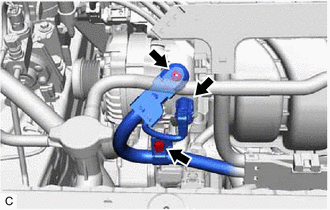

| (a) Desconecte el conector del conjunto del generador. |
|
(b) Abra el tapón del terminal.
(c) Extraiga la tuerca y desconecte el mazo de cables del terminal B.
(d) Extraiga el perno y separe el soporte de la abrazadera del mazo de cables del conjunto del generador.

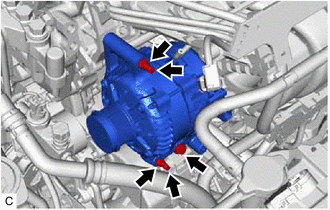

| (e) Afloje las 2 tuercas y extraiga el perno. |
|
(f) Utilice una llave de cubo "TORX" E8 para extraer los 2 pernos prisioneros.
(g) Extraiga el perno y el conjunto del generador.
