DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAGNETICO DEL MOTOR DE ARRANQUE

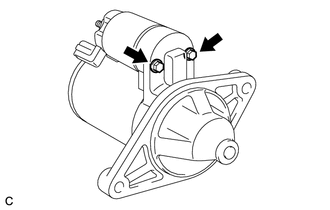

(a) Extraiga los 2 pernos con una llave de cubo de 7 mm. |
|

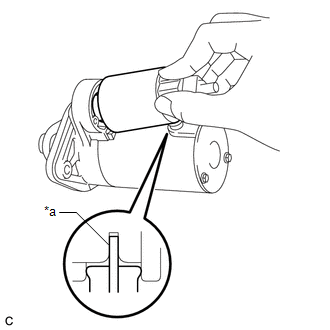

(b) Mientras levanta la parte trasera del conjunto del interruptor electromagnetico del motor, desconectelo del terminal C. |
|

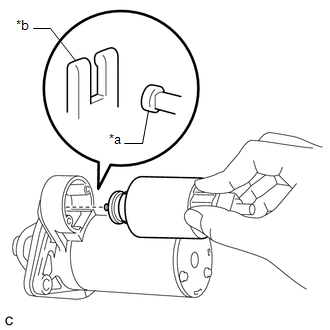

(c) Mientras levanta la parte trasera del conjunto del interruptor electromagnetico del motor de arranque, extraiga el gancho de la palanca de accionamiento del pinon y, a continuacion, extraiga el conjunto del interruptor electromagnetico del motor de arranque. |
|
2. EXTRAIGA EL CONJUNTO DE LA CULATA DEL MOTOR DE ARRANQUE

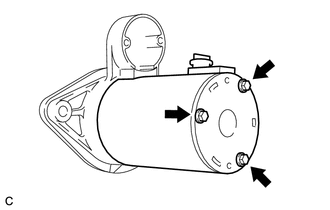

(a) Utilice una llave de cubo de 7 mm para extraer los 3 pernos pasantes y extraiga el conjunto de la culata del motor de arranque junto con el conjunto del bastidor del terminal del conmutador del motor de arranque. |
|
3. EXTRAIGA EL CONJUNTO DEL BASTIDOR TERMINAL DEL CONMUTADOR DEL MOTOR DE ARRANQUE

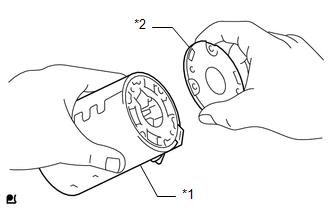

(a) Extraiga el conjunto del bastidor terminal del conmutador del motor de arranque del conjunto de la culata del motor de arranque. |
|
4. EXTRAIGA EL CONJUNTO DEL PORTAESCOBILLAS DEL MOTOR DE ARRANQUE

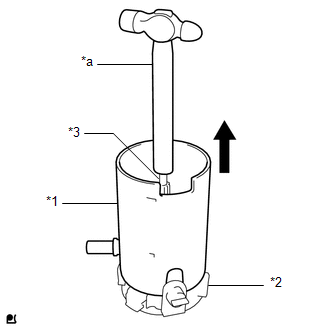

(a) Extraiga el conjunto de la culata del motor de arranque mientras sujeta el conjunto del inducido del motor de arranque y el conjunto del portaescobillas del motor de arranque con el mango de un martillo. OBSERVACION: El campo magnetico del conjunto de la culata del motor de arranque atrae al conjunto del inducido del motor de arranque. Sujete el conjunto del inducido del motor de arranque con el mango de un martillo. |
|
5. EXTRAIGA EL CONJUNTO DEL INDUCIDO DEL MOTOR DE ARRANQUE

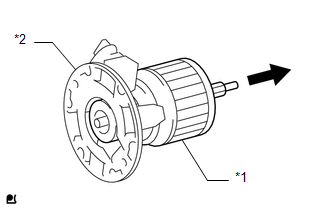

(a) Extraiga el conjunto del inducido del motor de arranque del conjunto del portaescobillas del motor de arranque. |
|
6. EXTRAIGA EL SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE
(a) Extraiga el sello de goma del conjunto del alojamiento del motor de arranque. |
|

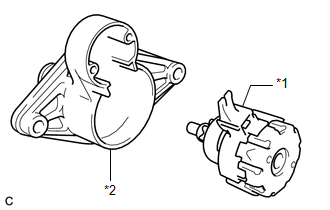

(b) Extraiga el subconjunto del embrague del cojinete central del motor de arranque del conjunto del alojamiento del motor de arranque. |
|

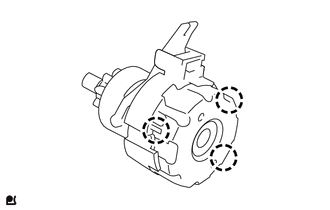

(c) Desenganche las 3 garras y extraiga el amortiguador del motor de arranque del subconjunto del embrague del cojinete central del motor de arranque. |
|

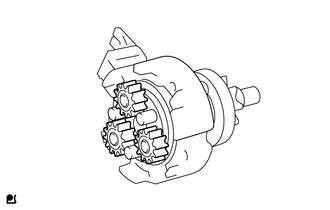

(d) Extraiga los 3 engranajes planetarios del subconjunto de embrague del cojinete central del motor de arranque. |
|
