DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL COJINETE DE RODILLOS CÓNICO TRASERO DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

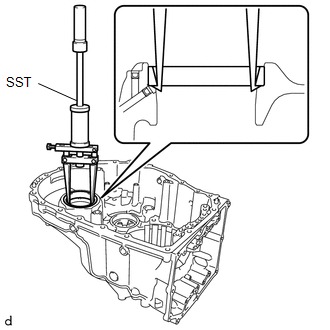

(a) Utilice la SST para extraer de la caja del transeje automático el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo exterior).
SST: 09308-36010
AVISO:
Tenga cuidado de no dañar el subconjunto de la caja del transeje automático.
OBSERVACIÓN:

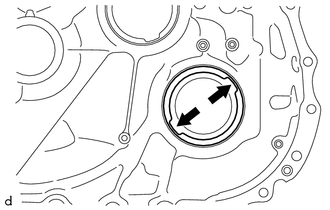

Alinee la garra de la SST con la muesca del subconjunto de la caja del transeje automático al extraer las piezas.
2. EXTRAIGA EL COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)

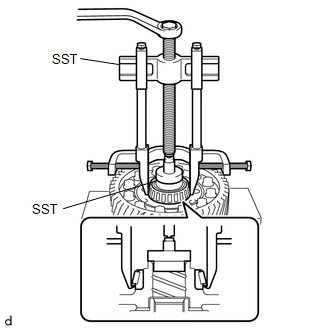

| (a) Utilice la SST para extraer el cojinete de rodillos cónicos trasero (anillo interior) del conjunto de caja del diferencial. SST: 09950-40011 09951-04010 09952-04010 09953-04030 09954-04020 09955-04011 09957-04010 09958-04011 SST: 09950-60011 09951-00340 09951-00440 09952-06010 AVISO: Dado que la SST se coloca en la parte del rodillo, existe la posibilidad de que dicha parte se rompa y la SST se suelte antes de que se salga el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo interior). |
|

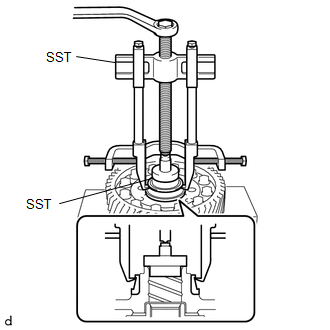

| (b) Si se rompe la parte del rodillo y se suelta la SST, vuelva a colocar la SST en el anillo interior en la posición mostrada en la ilustración y siga extrayendo las piezas. SST: 09950-40011 09951-04010 09952-04010 09953-04030 09954-04020 09955-04011 09957-04010 09958-04011 SST: 09950-60011 09951-00340 09951-00440 09952-06010 |
|
3. EXTRAIGA EL COJINETE DE RODILLOS CÓNICO DELANTERO DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

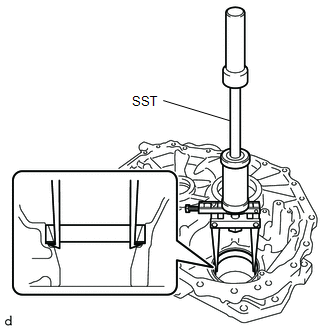

(a) Utilice la SST para extraer el cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo exterior) y la cuña del engranaje impulsor del alojamiento del transeje.
SST: 09308-36010
AVISO:
Tenga cuidado de no dañar el alojamiento del transeje.
OBSERVACIÓN:

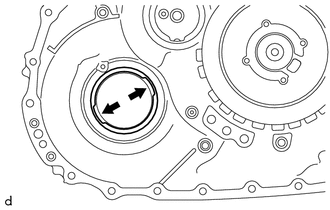

Alinee la garra de la SST con la muesca del alojamiento del transeje al extraer las piezas.
4. EXTRAIGA EL COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)

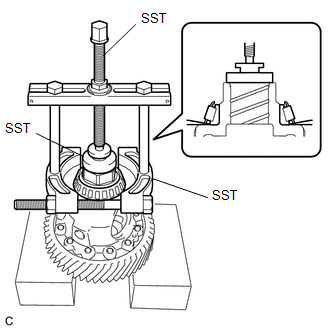

| (a) Utilice la SST para extraer el cojinete de rodillos cónicos delantero (anillo interior) del conjunto de la caja del diferencial delantero. SST: 09950-00020 SST: 09950-00030 SST: 09950-60011 09951-00440 |
|
