EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del ECM.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
Sustitucion del ECM | Registro del numero de identificacion del vehiculo (VIN) |
Se enciende el MIL |
|
|
Registro del identificador de comunicacion de la ECU (sistema inmovilizador) |
Funcion de arranque del motor |
| |
|
Sustitucion del ECM (Si es posible, lea el codigo de compensacion del transeje del antiguo ECM) |
|
|
|
|
Sustitucion del ECM (Si es imposible, lea el codigo de compensacion del transeje del ECM anterior) |
| ||
| Sustitucion del ECM*1 |
Registro del codigo |
|
|
|
Sustitucion del ECM*2 |
Registro del codigo |
|
|
AVISO:
Haga clic aqui .gif)
Haga clic aqui
PROCEDIMIENTO
1. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Haga clic aqui
2. EXTRAIGA EL SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO
Haga clic aqui
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aqui
6. EXTRAIGA EL ECM

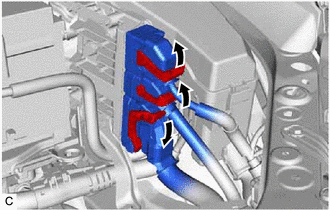

| (a) Gire las 3 palancas mientras empuja los seguros y desconecte los 3 conectores del ECM. AVISO: Tras desconectar los conectores del ECM, asegurese de que las piezas de conexion no entren en contacto con suciedad, agua u otras particulas. |
|

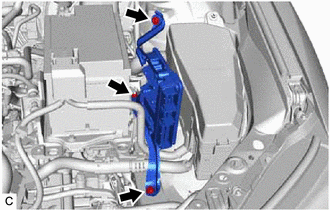

| (b) Quite los 2 pernos, la tuerca y el ECM. AVISO: Si el ECM ha sido golpeado o se ha caido, reemplacelo. |
|

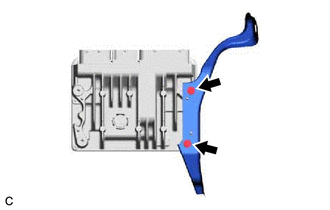

7. EXTRAIGA EL SOPORTE No. 1 DEL ECM
| (a) Extraiga del ECM los 2 tornillos y el soporte No. 1 del ECM. |
|

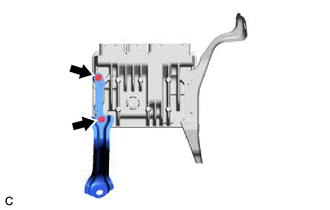

8. EXTRAIGA EL SOPORTE No. 2 DEL ECM
| (a) Extraiga del ECM los 2 tonillos y el soporte No. 2 del ECM. |
|
