DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL INDICADOR DE POSICIÓN DEL CAMBIO

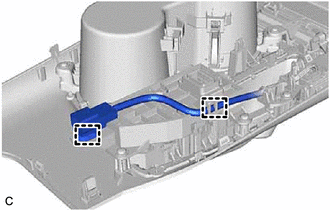

| (a) Desenganche las 2 abrazaderas y desconecte el mazo de cables. |
|

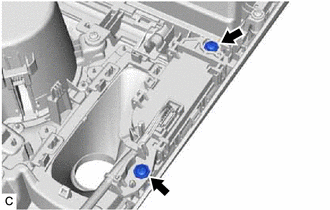

| (b) Extraiga los 2 tornillos. |
|

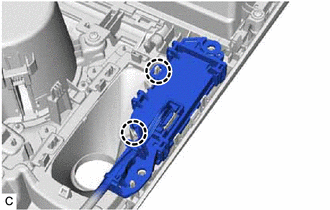

| (c) Desenganche las 2 garras y extraiga el indicador de posición de la palanca de cambios del subconjunto del panel superior trasero de la consola. |
|
2. EXTRAIGA EL ALOJAMIENTO INFERIOR DEL INDICADOR DE POSICIÓN

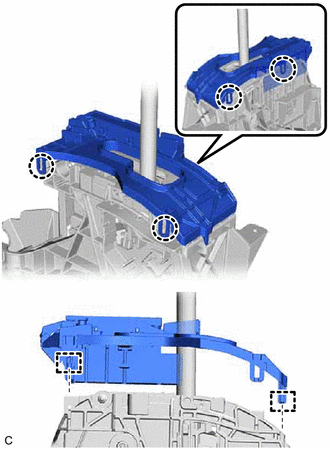

| (a) Desenganche las 4 garras y las 2 guías para extraer el alojamiento inferior del indicador de posición del conjunto de la unidad de control del dispositivo de bloqueo del cambio. AVISO: No dañe el alojamiento inferior del indicador de posición. |
|
