DESMONTAJE
PROCEDIMIENTO

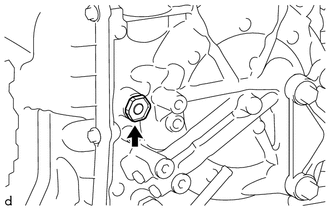

1. EXTRAIGA LA PALANCA DEL EJE DE CONTROL DE LA TRANSMISIÓN
(a) Extraiga la tuerca, la arandela y la palanca del eje de control de la transmisión del subconjunto del eje de la palanca de la válvula manual. |
|

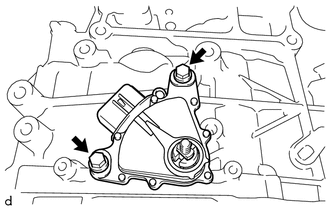

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
AVISO:
Tanto el conjunto del interruptor de posición de estacionamiento/punto muerto como la palanca del eje de control de la transmisión están disponibles en dos formas diferentes debido a cambios en el diseño. Puesto que no son compatibles entre sí, cuando sustituya el conjunto del interruptor de posición de estacionamiento/punto muerto, asegúrese de sustituir también la palanca del eje de control de la transmisión como un solo conjunto.
(a) Quite los 2 pernos y extraiga el conjunto del interruptor de posición de estacionamiento/punto muerto del subconjunto de la caja del transeje automático. |
|

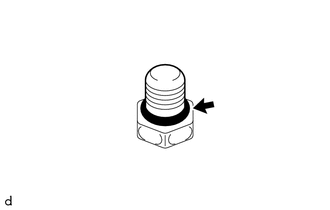

3. EXTRAIGA EL TAPÓN DE LLENADO
(a) Quite el tapón de llenado y la junta del subconjunto de la caja del transeje automático. |
|

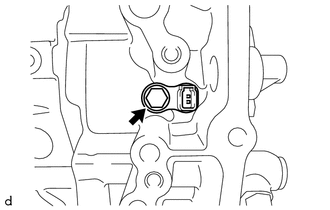

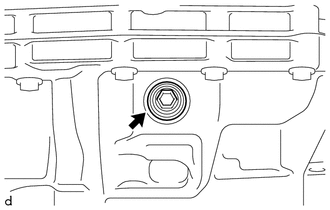

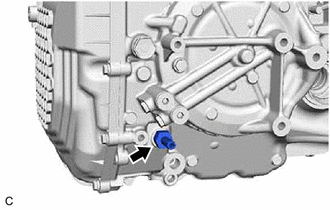

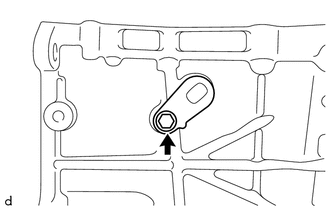

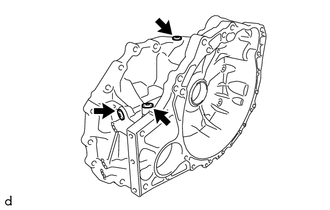

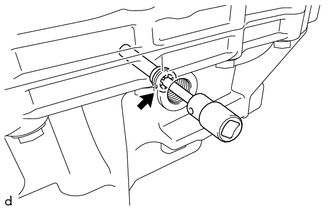

4. EXTRAIGA EL TAPÓN DE REBOSE
(a) Utilice una llave hexagonal de cubo de 10 mm para extraer el tapón de rebose y la junta del alojamiento del transeje. |
|
5. RETIRE EL TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1
(a) Utilice una llave hexagonal de cubo de 6 mm para extraer el tubo de llenado de aceite de la transmisión No. 1 del alojamiento del transeje. |
|
6. EXTRAIGA EL SUBCONJUNTO DE LA UNIÓN DEL ENFRIADOR DE ACEITE
(a) Extraiga el perno para separar la parte del soporte del subconjunto de la unión del enfriador de aceite del subconjunto de la caja del transeje automático. |
|
(b) Extraiga el perno de unión del enfriador de aceite, las 2 juntas y el subconjunto de la unión del enfriador de aceite del subconjunto de la caja del transeje automático.

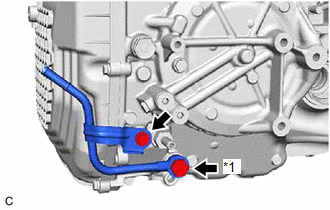

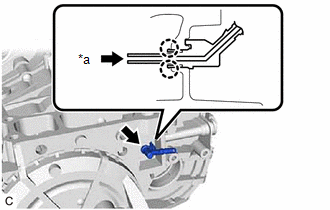

7. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE SALIDA DEL ENFRIADOR DE ACEITE N° 1
(a) Utilice una llave para tuercas de unión de 19 mm para extraer el subconjunto del tubo de salida del enfriador de aceite n° 1 del subconjunto de la caja del transeje automático. |
|
(b) Extraiga la junta tórica del subconjunto del tubo de salida del enfriador de aceite n° 1. |
|

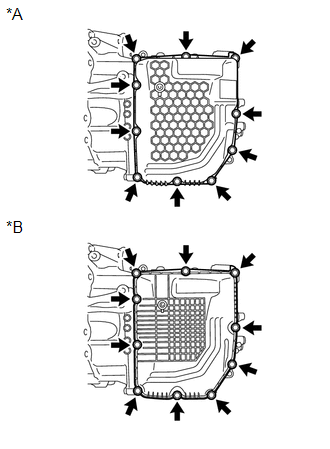

8. EXTRAIGA LA CUBIERTA LATERAL DEL CÁRTER DE LA TRANSMISIÓN
(a) Extraiga los 10 pernos y la cubierta lateral del cárter de la transmisión del subconjunto de la caja del transeje automático. |
|

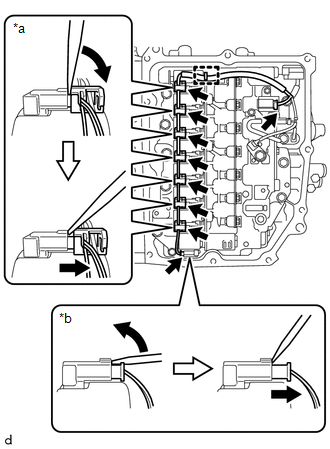

9. EXTRAIGA EL CABLE DE LA TRANSMISIÓN

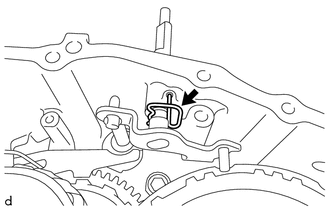

(a) Desenganche la abrazadera y desconecte el cable de la transmisión de la placa de sujeción del solenoide. |
|
(b) Desconecte los 9 conectores de las válvulas solenoide.
OBSERVACIÓN:
(c) Extraiga el perno y la abrazadera del sensor de temperatura y desconecte el sensor de temperatura del conjunto del cuerpo de la válvula de la transmisión. |
|
(d) Desconecte el conector del sensor de revoluciones de la transmisión (NT) y el conector del sensor de revoluciones de la transmisión (NC). |
|

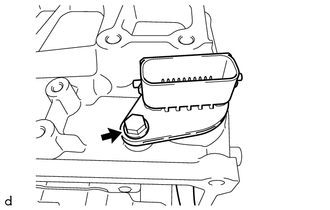

(e) Extraiga el perno y el cable de la transmisión del subconjunto del cárter de la transmisión automática. |
|
10. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA VÁLVULA DE LA TRANSMISIÓN

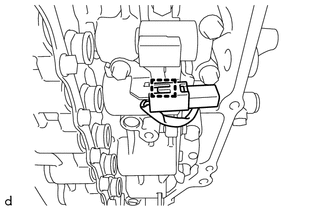

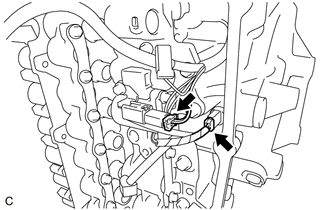

(a) Desenganche la abrazadera para desconectar el conector del cable del sensor de revoluciones de la transmisión (NC). |
|

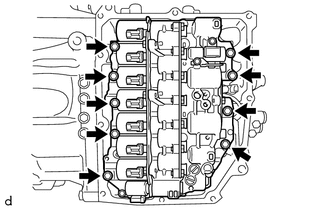

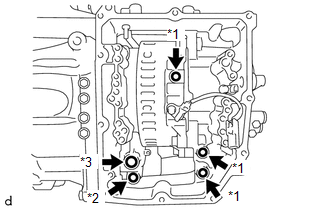

(b) Extraiga los 9 pernos y el conjunto del cuerpo de la válvula de la transmisión del subconjunto de la caja del transeje automático. |
|
(c) Extraiga las 2 juntas del subconjunto de la caja del transeje automático. |
|
(d) Extraiga la junta de la caja del transeje del subconjunto del engranaje conductor intermedio de la caja del transeje.
(e) Extraiga la junta de la tapa de la bomba de aceite delantera No. 1 del conjunto de la bomba de aceite delantera.
(f) Extraiga la junta de la tapa de la bomba de aceite delantera No. 2 del conjunto de la bomba de aceite delantera.
11. EXTRAIGA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT)

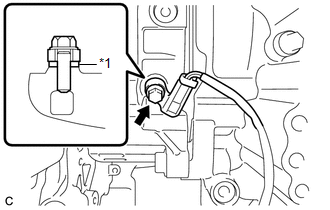

(a) Quite el perno y extraiga el sensor de revoluciones de la transmisión (NT) del subconjunto de la caja del transeje automático. |
|
12. EXTRAIGA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NC)
(a) Extraiga el perno, el separador y el sensor de revoluciones de la transmisión (NC) del subconjunto del engranaje conductor intermedio. |
|
13. COMPRUEBE LA HOLGURA LONGITUDINAL DEL EJE DE ENTRADA
Haga clic aquí
14. EXTRAIGA EL ALOJAMIENTO DEL TRANSEJE

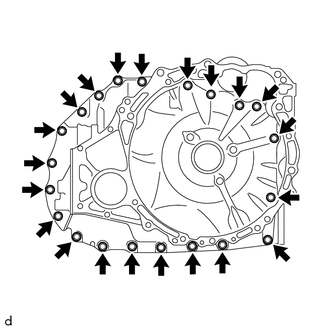

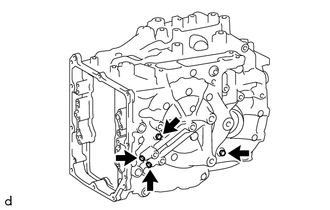

(a) Extraiga los 21 pernos. |
|

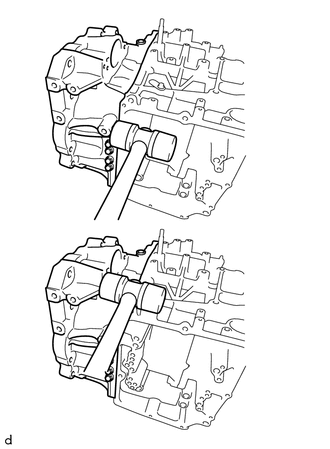

(b) Utilice un martillo de plástico golpee ligeramente la circunferencia del alojamiento del transeje para extraerlo del subconjunto de la caja del transeje automático. |
|

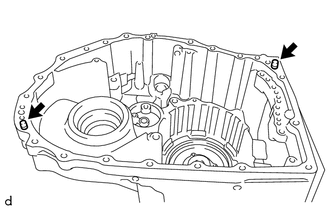

(c) Extraiga las 5 juntas de la caja del transeje del conjunto de la bomba de aceite delantero. |
|
(d) Extraiga la junta tórica del subconjunto de la caja del transeje automático.

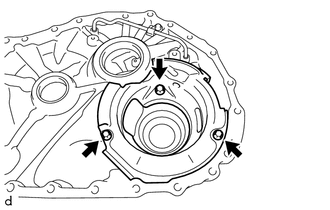

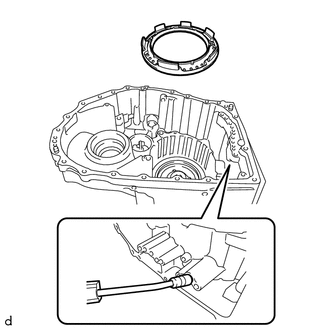

15. EXTRAIGA EL SEPARADOR DE ACEITE DEL ALOJAMIENTO DEL TRANSEJE
(a) Extraiga los 3 pernos y el separador de aceite del alojamiento del transeje de dicho alojamiento. |
|

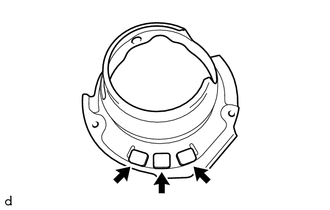

16. EXTRAIGA EL IMÁN LIMPIADOR DE ACEITE DE LA TRANSMISIÓN

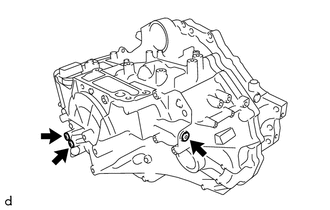

(a) Extraiga los 3 imanes limpiadores del aceite de la transmisión del separador de aceite del alojamiento del transeje. |
|
17. INSPECCIONE EL IMÁN LIMPIADOR DE ACEITE DE LA TRANSMISIÓN
Haga clic aquí
18. EXTRAIGA EL TUBO DE APLICACIÓN DE LUBRICANTE DEL ENGRANAJE DEL DIFERENCIAL
(a) Extraiga del alojamiento del transeje el tubo de aplicación de lubricante del engranaje del diferencial. |
|

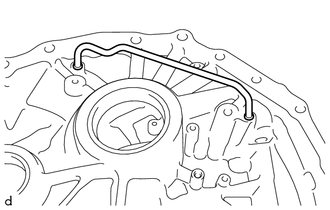

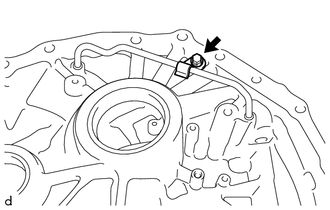

19. EXTRAIGA EL TUBO DE APLICACIÓN DEL LUBRICANTE DE LA TRANSMISIÓN
(a) Quite el perno y la abrazadera del alojamiento del transeje. |
|
(b) Extraiga del alojamiento del transeje el tubo de aplicación de lubricante de la transmisión. |
|

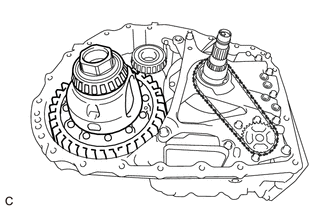

20. EXTRAIGA EL CONJUNTO DE LA CAJA DEL DIFERENCIAL
(a) Extraiga el conjunto de la caja del diferencial del subconjunto de la caja del transeje automático. |
|

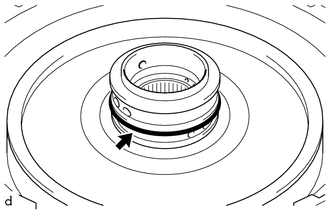

21. EXTRAIGA LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE

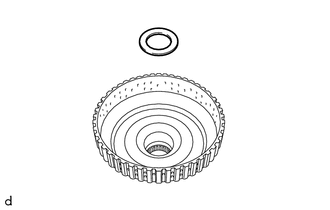

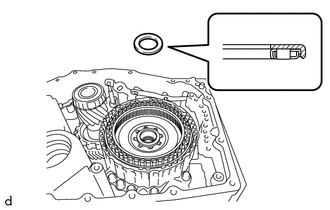

(a) Extraiga la junta de estanqueidad del aceite del tambor del embrague del conjunto de la bomba de aceite delantera. |
|

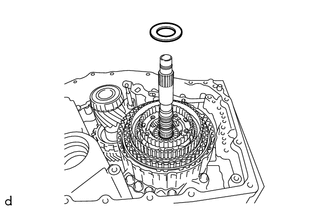

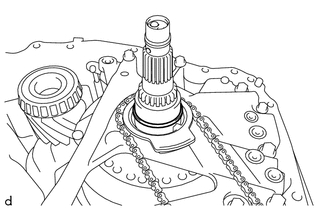

22. EXTRAIGA LA ARANDELA DE EMPUJE DELANTERA DE LA RUEDA DENTADA DE LA BOMBA DE ACEITE

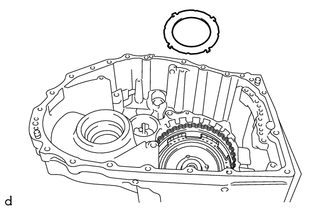

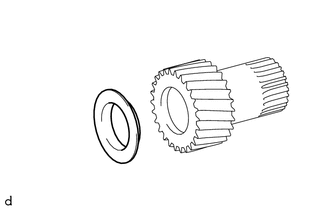

(a) Extraiga la arandela de empuje delantera de la rueda dentada de la bomba de aceite de la rueda dentada impulsora de la bomba de aceite de la transmisión. |
|

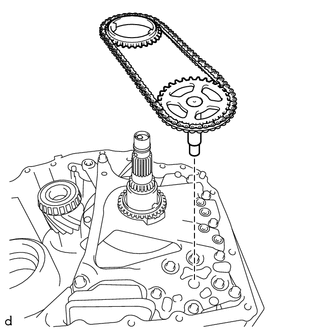

23. EXTRAIGA LA CADENA DE TRANSMISIÓN DE LA TRANSMISIÓN
(a) Extraiga la cadena de transmisión de la transmisión junto con la rueda dentada impulsora de la bomba de aceite de la transmisión y el eje propulsor de la bomba de aceite del conjunto de la bomba de aceite delantera. AVISO: Para evitar dañar el casquillo del conjunto de la bomba de aceite delantera, extraiga la cadena de transmisión de la transmisión, la rueda dentada impulsora de la bomba de aceite de la transmisión y el subconjunto del eje propulsor de la bomba de aceite horizontalmente en relación al conjunto de la bomba de aceite delantera. |
|
24. EXTRAIGA LA ARANDELA DE EMPUJE TRASERA DE LA RUEDA DENTADA DE LA BOMBA DE ACEITE

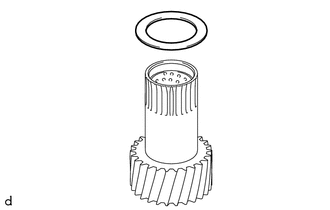

(a) Extraiga la arandela de empuje trasera de la rueda dentada de la bomba de aceite del conjunto de la bomba de aceite delantera. |
|

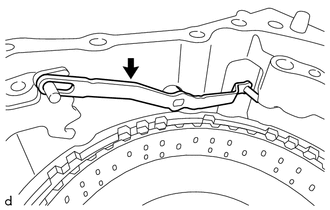

25. EXTRAIGA EL SUBCONJUNTO DEL RESORTE DE RETENCIÓN MANUAL

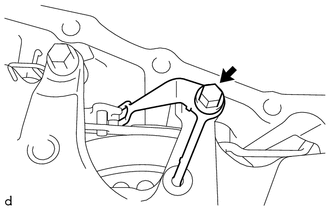

(a) Extraiga el perno y el subconjunto del resorte de retención manual del conjunto de la bomba de aceite delantera. |
|
26. EXTRAIGA EL CONJUNTO DELANTERO DE LA BOMBA DE ACEITE
AVISO:
Para evitar dañar el conjunto de la bomba de aceite delantera y el conjunto del cuerpo de la válvula de la transmisión, al extraer el conjunto de la bomba de aceite delantera, extraiga primero el conjunto del cuerpo de la válvula de la transmisión.

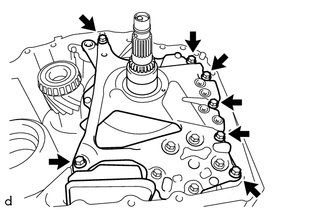

(a) Quite los 7 pernos y el conjunto de la bomba de aceite delantera del subconjunto de la caja del transeje automático. |
|

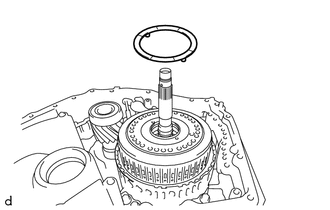

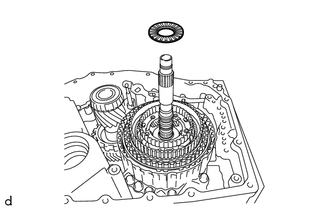

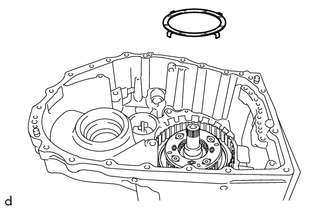

27. EXTRAIGA LA ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO

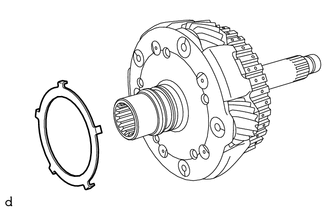

(a) Extraiga la arandela de empuje del soporte planetario del conjunto del embrague C-3 y C-4. |
|

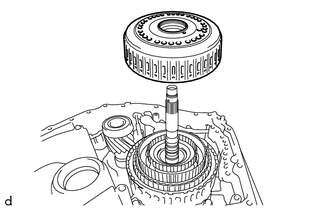

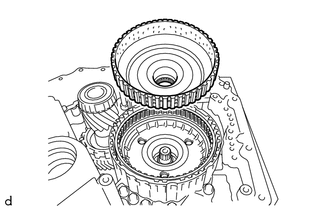

28. EXTRAIGA EL CONJUNTO DEL EMBRAGUE C-3 Y C-4
(a) Extraiga el conjunto del embrague C-3 y C-4 del conjunto del engranaje planetario delantero. |
|
29. COMPRUEBE EL ESPACIO LIBRE DEL EMBRAGUE C-3
Haga clic aquí
30. COMPRUEBE EL ESPACIO LIBRE DEL EMBRAGUE C-4
Haga clic aquí
31. EXTRAIGA LA ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO No. 2
(a) Extraiga la arandela de empuje del soporte planetario No. 2 del conjunto del engranaje planetario delantero. |
|
32. EXTRAIGA EL ENGRANAJE SOLAR PLANETARIO

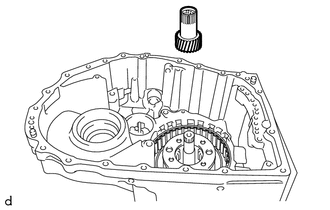

(a) Extraiga el engranaje solar planetario del conjunto del engranaje planetario delantero. |
|
33. EXTRAIGA EL ANILLO GUÍA No. 9 DEL COJINETE DE EMPUJE
(a) Extraiga el anillo guía del cojinete de empuje No. 9 del conjunto del engranaje planetario delantero. |
|

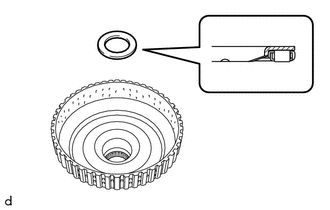

34. EXTRAIGA EL COJINETE DE EMPUJE DE RODILLOS EN AGUJA
(a) Extraiga el cojinete de rodillos en aguja de empuje del conjunto del engranaje planetario delantero. |
|
35. EXTRAIGA EL ANILLO GUÍA No. 8 DEL COJINETE DE EMPUJE
(a) Extraiga el anillo guía del cojinete de empuje No. 8 del conjunto del engranaje planetario delantero. |
|
36. EXTRAIGA EL CONJUNTO DEL ENGRANAJE PLANETARIO DELANTERO
(a) Extraiga el conjunto del engranaje planetario delantero de la corona dentada planetaria delantera. |
|
37. EXTRAIGA EL COJINETE DE EMPUJE DE RODILLOS EN AGUJA
(a) Extraiga el cojinete de rodillos en aguja de empuje de la corona dentada planetaria delantera. |
|
38. EXTRAIGA EL ANILLO GUÍA No. 7 DEL COJINETE DE EMPUJE
(a) Extraiga el anillo guía del cojinete de empuje No. 7 del conjunto del engranaje planetario delantero. |
|
39. INSPECCIONE EL CONJUNTO DEL ENGRANAJE PLANETARIO DELANTERO
Haga clic aquí

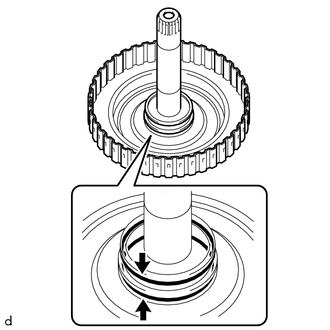

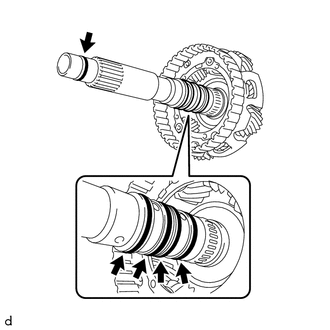

40. EXTRAIGA LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL EJE DE ENTRADA

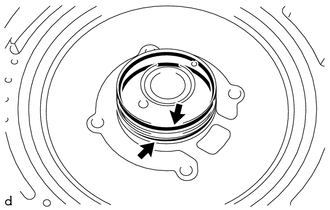

(a) Extraiga las 5 juntas de estanqueidad del aceite del eje de entrada trasero del conjunto del engranaje planetario delantero. |
|

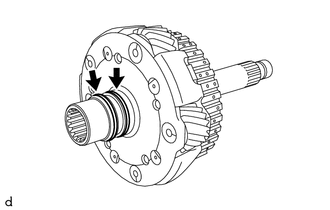

41. EXTRAIGA LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL EJE DE ENTRADA TRASERO
(a) Extraiga las 2 juntas de estanqueidad del aceite del eje de entrada trasero del conjunto del engranaje planetario delantero. |
|

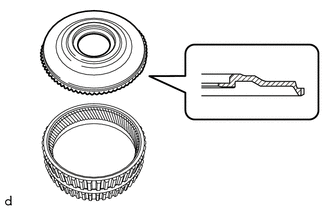

42. EXTRAIGA LA CORONA DENTADA PLANETARIA DELANTERA
(a) Extraiga la corona dentada planetaria delantera con la brida de la corona dentada planetaria delantera del conjunto del embrague C-1. |
|

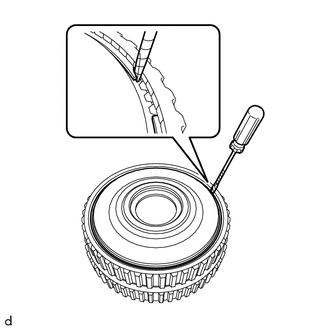

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el anillo de retención de la corona dentada planetaria delantera. AVISO: Tenga cuidado de no dañar la corona dentada planetaria delantera y la brida de la corona dentada planetaria delantera. |
|
(c) Extraiga la brida de la corona dentada planetaria delantera de la corona dentada planetaria delantera. |
|

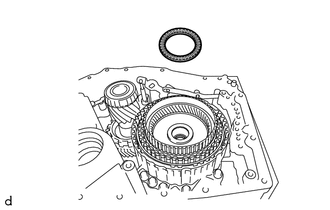

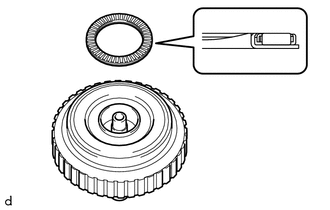

43. EXTRAIGA EL COJINETE DE EMPUJE DE RODILLOS EN AGUJA
(a) Extraiga el cojinete de rodillos en aguja de empuje del conjunto del embrague C-1. |
|
44. EXTRAIGA EL ANILLO GUÍA No. 6 DEL COJINETE DE EMPUJE
(a) Extraiga el anillo guía del cojinete de empuje No. 6 del conjunto del embrague C-1. |
|

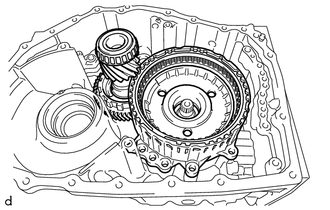

45. EXTRAIGA EL CONJUNTO DEL EMBRAGUE C-1

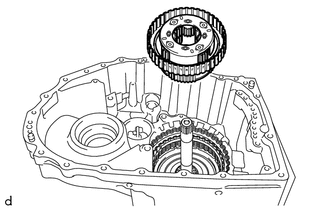

(a) Extraiga el conjunto del embrague C-1 del subconjunto del cubo de entrada del engranaje solar. |
|
46. COMPRUEBE EL ESPACIO LIBRE DEL EMBRAGUE C-1
Haga clic aquí

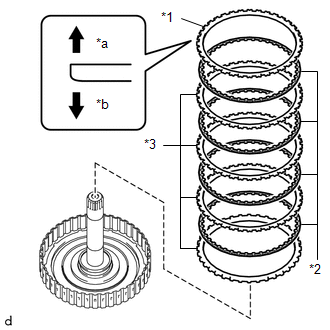

47. EXTRAIGA EL DISCO DELANTERO DEL EMBRAGUE

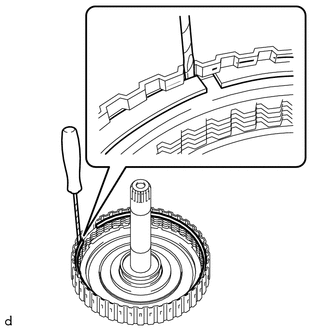

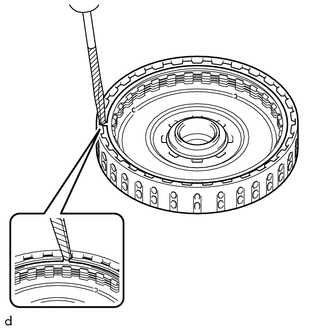

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el anillo de retención del subconjunto del tambor del embrague. AVISO: Evite dañar el subconjunto del tambor del embrague. |
|
(b) Extraiga la brida del embrague de avance, los 5 discos delanteros del embrague y los 5 platos del embrague de avance de disco múltiple del subconjunto del tambor del embrague. |
|
48. INSPECCIONE EL DISCO DELANTERO DEL EMBRAGUE
Haga clic aquí

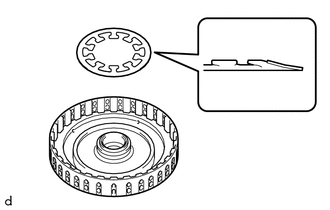

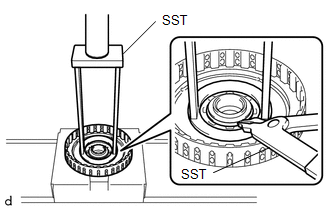

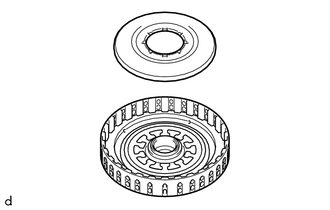

49. REMUEVA EL COMPENSADOR DEL EMBRAGUE NO. 1

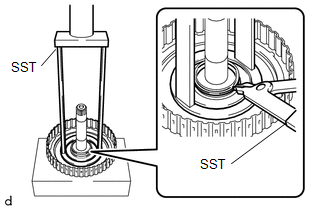

(a) Coloque la SST en el compensador del embrague No. 1 y comprima el muelle de compresión de retorno del pistón del embrague trasero con una prensa. SST: 09387-00020 AVISO: No comprima el muelle de compresión de retorno del pistón del embrague trasero en exceso. |
|

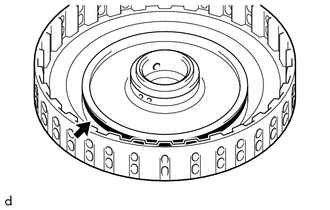

(b) Extraiga el anillo de retención del subconjunto del tambor del embrague con la SST.
SST: 09350-30020
09350-07070

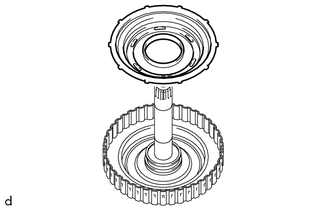

(c) Extraiga el compensador del embrague No. 1 del pistón del embrague de avance. |
|
50. EXTRAIGA EL MUELLE DE COMPRESIÓN DE RETORNO DEL PISTÓN DEL EMBRAGUE TRASERO
(a) Extraiga el muelle de compresión de retorno del pistón del embrague trasero del pistón del embrague de avance. |
|

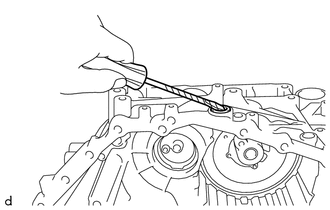

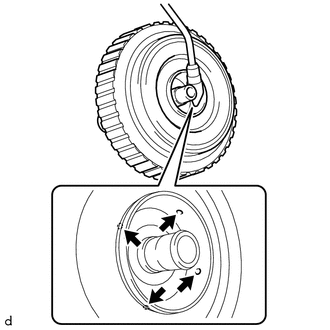

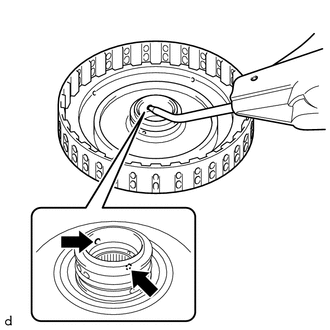

51. QUITE EL PISTÓN DEL EMBRAGUE DE AVANCE
(a) Aplique aire comprimido (392 kPa (4.0 kgf/cm2, 57 lb/pulg²)) en la toma de aceite del subconjunto del tambor del embrague para extraer el pistón del embrague de avance del subconjunto del tambor del embrague. AVISO:
|
|
(b) Extraiga la junta tórica del subconjunto del tambor del embrague. |
|
(c) Extraiga la junta D del subconjunto del tambor del embrague. |
|

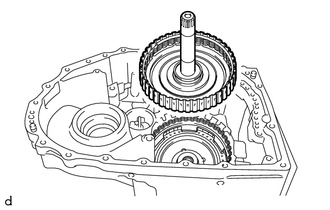

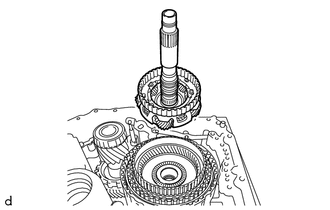

52. EXTRAIGA EL SUBCONJUNTO DEL CUBO DE ENTRADA DEL ENGRANAJE SOLAR
(a) Extraiga el subconjunto del cubo de entrada del engranaje solar del subconjunto del engranaje conductor intermedio. |
|

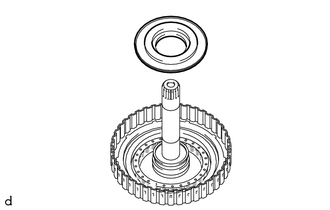

53. EXTRAIGA EL COJINETE DE EMPUJE DE RODILLOS EN AGUJA

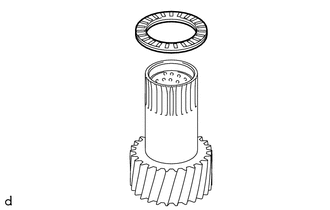

(a) Extraiga el cojinete de rodillos en aguja de empuje del subconjunto del cubo de entrada del engranaje solar. |
|
54. EXTRAIGA EL ANILLO GUÍA No. 5 DEL COJINETE DE EMPUJE
(a) Extraiga el anillo guía del cojinete de empuje No. 5 del subconjunto del cubo de entrada del engranaje solar. |
|

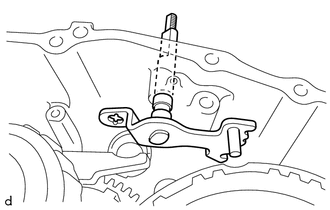

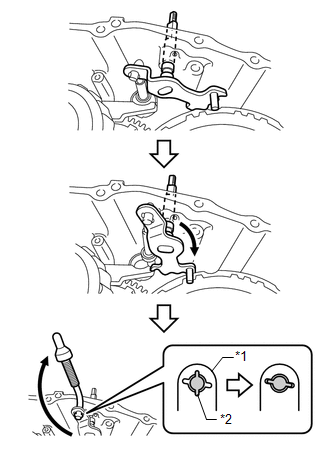

55. EXTRAIGA EL SUBCONJUNTO DEL EJE DE LA PALANCA DE LA VÁLVULA MANUAL

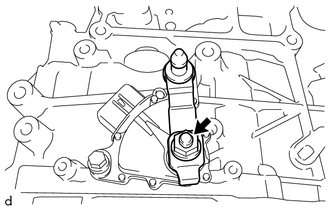

(a) Extraiga el perno. |
|

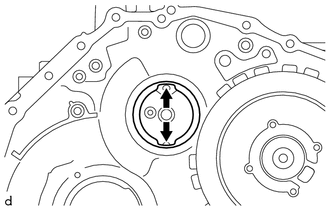

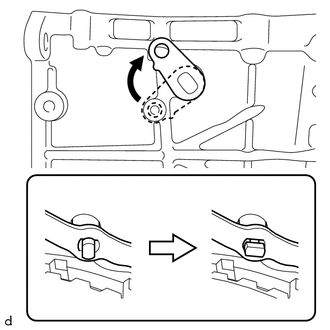

(b) Alinee las muescas del subconjunto de la palanca de la válvula manual y el subconjunto del eje de la palanca de la válvula manual, y extraiga el subconjunto del eje de la palanca de la válvula manual. OBSERVACIÓN: Para alinear las muescas, gire el subconjunto del eje de la palanca de la válvula manual hacia la zona mostrada en la ilustración. |
|

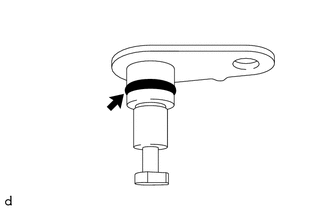

(c) Extraiga la junta tórica del subconjunto del eje de la palanca de la válvula manual. |
|
56. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DE LA VÁLVULA MANUAL
(a) Extraiga el subconjunto de la palanca de la válvula manual del subconjunto de la caja del transeje automático. |
|
57. EXTRAIGA LA PLACA DE TOPE DEL TRINQUETE

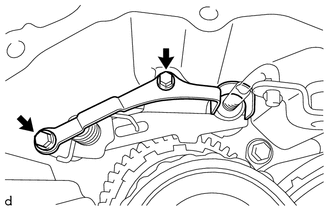

(a) Extraiga los 2 pernos y la placa de tope del trinquete del subconjunto del transeje automático. |
|
58. EXTRAIGA EL MUELLE DEL RETÉN DEL EJE DE LA PALANCA DE LA VÁLVULA MANUAL
(a) Extraiga el muelle del retén del eje de la palanca de la válvula manual del subconjunto de la caja del transeje automático. |
|

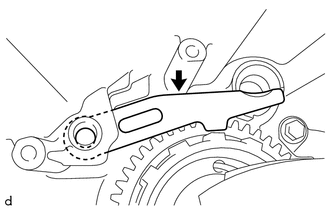

59. EXTRAIGA EL SUBCONJUNTO DEL VÁSTAGO DE BLOQUEO DE ESTACIONAMIENTO
(a) Mueva el subconjunto del eje de la palanca de la válvula manual y el subconjunto del vástago de bloqueo de estacionamiento como se muestra en la ilustración, y extraiga el subconjunto del vástago de bloqueo de estacionamiento. OBSERVACIÓN: Alinee las muescas del subconjunto del vástago de bloqueo de estacionamiento y el subconjunto del eje de la palanca de la válvula manual, y extraiga el subconjunto del vástago de bloqueo de estacionamiento. |
|
60. EXTRAIGA EL SUBCONJUNTO DEL EJE DE LA PALANCA DE LA VÁLVULA MANUAL
AVISO:
Existen dos tipos de subconjuntos del eje de la palanca de la válvula manual, el conjunto del interruptor de posición de estacionamiento/punto muerto y la palanca del eje de control de la transmisión debido a cambios en el diseño. Puesto que no son compatibles entre sí, al sustituir el subconjunto del eje de la palanca de la válvula manual, asegúrese de sustituir también el conjunto del interruptor de posición de estacionamiento/punto muerto y la palanca del eje de control de la transmisión como un solo conjunto.
(a) Extraiga el subconjunto del eje de la palanca de la válvula manual del subconjunto de la caja del transeje automático. |
|

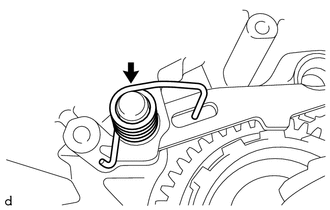

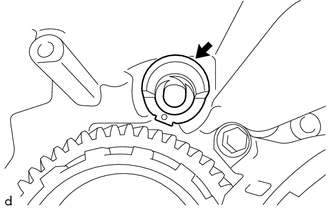

61. EXTRAIGA EL MUELLE DE TORSIÓN DEL TRINQUETE DE BLOQUEO DE ESTACIONAMIENTO
(a) Extraiga el muelle de torsión del trinquete de bloqueo de estacionamiento del subconjunto de la caja del transeje automático. |
|

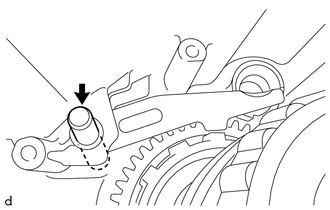

62. QUITE EL EJE DEL TRINQUETE DE BLOQUEO DEL ESTACIONAMIENTO
(a) Extraiga el eje del trinquete de bloqueo de estacionamiento del subconjunto de la caja del transeje automático. |
|
63. EXTRAIGA EL TRINQUETE DE BLOQUEO DE ESTACIONAMIENTO
(a) Extraiga el trinquete de bloqueo de estacionamiento del subconjunto de la caja del transeje automático. |
|

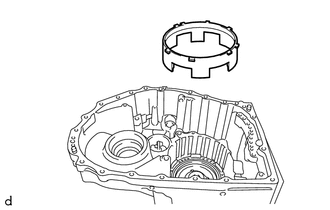

64. EXTRAIGA EL MANGUITO DE BLOQUEO DE ESTACIONAMIENTO
(a) Extraiga el manguito de bloqueo de estacionamiento del subconjunto de la caja del transeje automático. |
|
65. COMPRUEBE EL ESPACIO LIBRE DEL FRENO B-1
Haga clic aquí

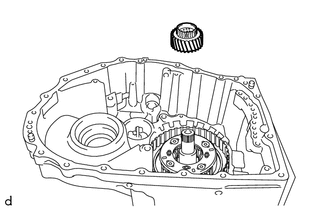

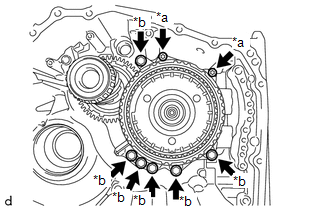

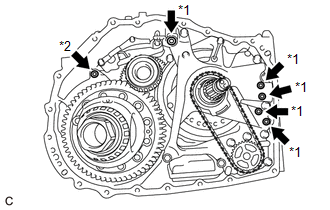

66. EXTRAIGA EL SUBCONJUNTO DEL ENGRANAJE CONDUCTOR INTERMEDIO

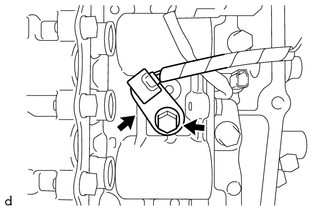

(a) Utilice una llave de cubo "TORX" T50 para extraer los 2 pernos (A) del subconjunto del engranaje conductor intermedio. |
|
(b) Extraiga los 6 pernos (B) del subconjunto del engranaje conductor intermedio.
(c) Extraiga el subconjunto del engranaje conductor intermedio junto con el subconjunto del engranaje conducido intermedio y el piñón del subconjunto de la caja del transeje automático. |
|
(d) Extraiga la junta tórica del subconjunto de la caja del transeje automático. |
|

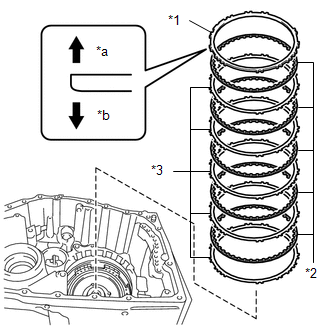

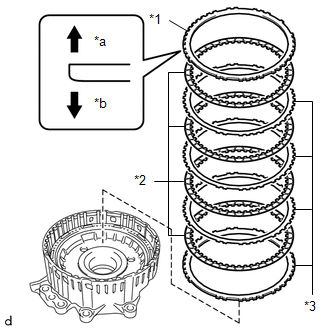

67. EXTRAIGA EL DISCO DEL FRENO No. 1

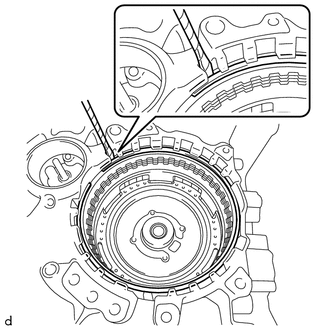

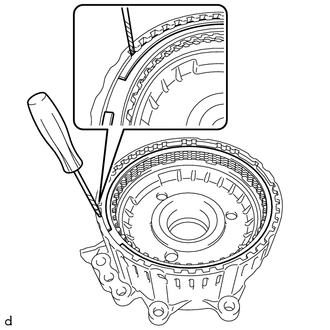

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el anillo de retención del subconjunto del engranaje conductor intermedio. AVISO: Tenga cuidado de no dañar el subconjunto del engranaje conductor intermedio. |
|
(b) Extraiga la brida del freno No. 1. los 4 discos del freno No. 1 y los 4 platos del freno No. 1 del subconjunto del engranaje conductor intermedio. |
|
68. INSPECCIONE EL DISCO DEL FRENO NO. 1
Haga clic aquí
69. EXTRAIGA LA ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO No. 3
(a) Extraiga la arandela de empuje No. 3 del soporte planetario del conjunto del engranaje planetario trasero. |
|
70. EXTRAIGA EL SUBCONJUNTO DEL ENGRANAJE SOLAR PLANETARIO
(a) Extraiga el subconjunto del engranaje solar planetario del conjunto del engranaje planetario trasero. |
|
71. INSPECCIONE EL SUBCONJUNTO DEL ENGRANAJE SOLAR PLANETARIO
Haga clic aquí
72. EXTRAIGA EL SUBCONJUNTO DEL ENGRANAJE SOLAR PLANETARIO TRASERO
(a) Extraiga el subconjunto del engranaje solar planetario trasero del conjunto del embrague C-2. |
|
73. EXTRAIGA EL CONJUNTO DEL ENGRANAJE PLANETARIO TRASERO
(a) Extraiga el conjunto del engranaje planetario trasero del conjunto del embrague C-2. |
|
74. EXTRAIGA LA ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO No. 4
(a) Extraiga la arandela de empuje No. 4 del soporte planetario del conjunto del engranaje planetario trasero. |
|
75. INSPECCIONE EL CONJUNTO DEL ENGRANAJE PLANETARIO TRASERO
Haga clic aquí
76. EXTRAIGA EL ANILLO GUÍA No. 4 DEL COJINETE DE EMPUJE
(a) Extraiga el anillo guía del cojinete de empuje No. 4 del subconjunto del engranaje solar planetario trasero. |
|
77. EXTRAIGA EL COJINETE DE EMPUJE DE RODILLOS EN AGUJA
(a) Extraiga el cojinete de rodillos en aguja de empuje del subconjunto del engranaje solar planetario trasero. |
|

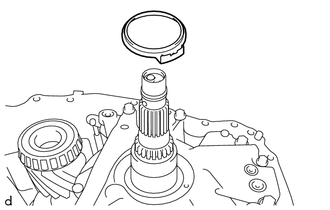

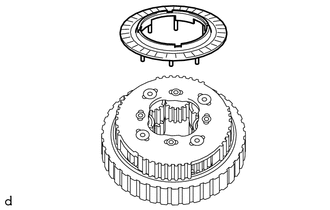

78. EXTRAIGA EL ANILLO GUÍA DEL COJINETE DE EMPUJE

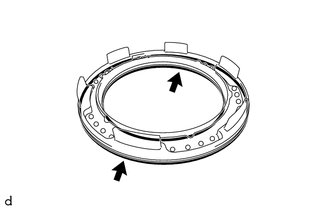

(a) Extraiga el anillo guía del cojinete de empuje del subconjunto del engranaje solar planetario trasero. |
|
79. EXTRAIGA EL ANILLO GUÍA No. 3 DEL COJINETE DE EMPUJE
(a) Extraiga el anillo guía del cojinete de empuje No. 3 del subconjunto del engranaje solar planetario trasero. |
|
80. REVISE EL SUBCONJUNTO DEL ENGRANAJE SOLAR PLANETARIO TRASERO
Haga clic aquí
81. EXTRAIGA EL COJINETE DE EMPUJE DE RODILLOS EN AGUJA

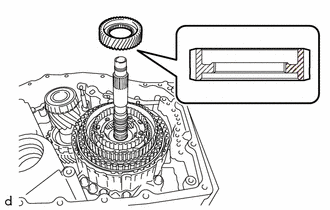

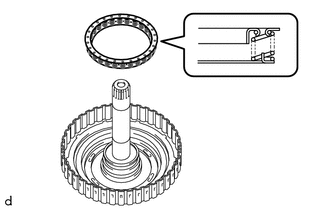

(a) Extraiga el cojinete de rodillos en aguja de empuje del conjunto del embrague C-2. |
|
82. EXTRAIGA EL ANILLO GUÍA No. 2 DEL COJINETE DE EMPUJE

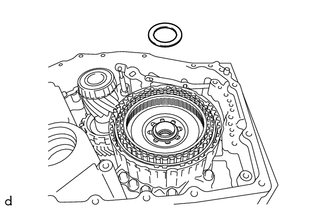

(a) Extraiga el anillo guía del cojinete de empuje No. 2 del conjunto del embrague C-2. |
|
83. COMPRUEBE EL ESPACIO LIBRE DEL EMBRAGUE C-2
Haga clic aquí

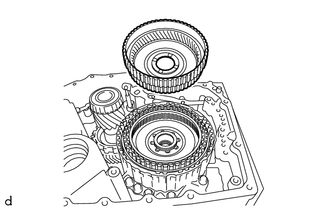

84. EXTRAIGA EL CONJUNTO DEL EMBRAGUE C-2
(a) Extraiga el conjunto del embrague C-2 del subconjunto de la caja del transeje automático. |
|

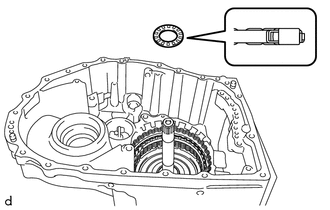

85. EXTRAIGA EL COJINETE DE EMPUJE DE RODILLOS EN AGUJA
(a) Extraiga el cojinete de rodillos en aguja de empuje del conjunto del embrague C-2. |
|
86. EXTRAIGA EL ANILLO GUÍA No. 1 DEL COJINETE DE EMPUJE

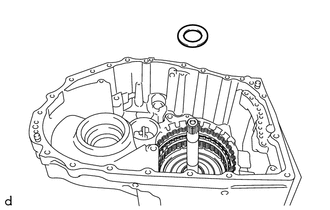

(a) Extraiga el anillo guía de empuje No. 1 del subconjunto de la caja del transeje automático. |
|
87. EXTRAIGA EL DISCO DEL EMBRAGUE No. 2
(a) Utilice un destornillador con la punta envuelta con cinta protectora para extraer el anillo de retención del subconjunto del eje intermedio AVISO: Evite dañar el subconjunto del eje intermedio. |
|
(b) Extraiga la brida del embrague directo, los 4 discos del embrague No. 2 y los 4 platos del embrague No. 2 del subconjunto del eje intermedio. |
|
88. INSPECCIONE EL DISCO DEL EMBRAGUE No. 2
Haga clic aquí
89. EXTRAIGA EL EQUILIBRADOR DEL EMBRAGUE C-2
(a) Coloque la SST en el equilibrador del embrague C-2 y comprima el subconjunto del muelle de retorno del embrague con una prensa. SST: 09387-00020 AVISO: No comprima el subconjunto del muelle de retorno del embrague en exceso. |
|
(b) Utilice la SST para extraer el anillo de retención del subconjunto del eje intermedio.
SST: 09350-30020
09350-07070
(c) Extraiga el equilibrador del embrague C-2 del subconjunto del eje intermedio. |
|
90. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DE RETORNO DEL EMBRAGUE

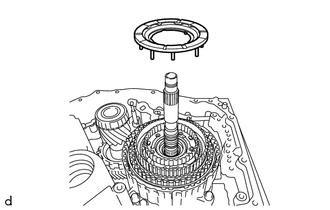

(a) Extraiga el subconjunto del muelle de retorno del embrague del subconjunto del eje intermedio. |
|
91. INSPECCIONE EL SUBCONJUNTO DEL MUELLE DE RETORNO DEL EMBRAGUE
Haga clic aquí
92. EXTRAIGA EL PISTÓN DEL EMBRAGUE C-2
(a) Aplique aire comprimido (392 kPa [4.0 kgf/cm2, 57 lb/pulg²]) a la toma de aceite del subconjunto del eje intermedio. AVISO:
|
|
(b) Extraiga el pistón del embrague C-2 del subconjunto del eje intermedio. |
|
(c) Extraiga las 2 juntas tóricas del subconjunto del eje intermedio. |
|
93. EXTRAIGA LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE DIRECTO
(a) Extraiga las 2 juntas de estanqueidad del aceite del tambor del embrague directo del subconjunto de la caja del transeje automático. |
|
94. COMPRUEBE EL ESPACIO LIBRE DEL FRENO B-2
Haga clic aquí
95. EXTRAIGA EL DISCO DEL FRENO DE 2.ª
(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el anillo de retención del subconjunto de la caja del transeje automático. AVISO: Tenga cuidado de no dañar el subconjunto de la caja del transeje automático. |
|
(b) Extraiga la brida del freno de 2.ª, los 5 discos del freno de 2.ª y los 5 platos del freno de 2.ª de la caja del transeje automático. |
|
96. INSPECCIONE EL DISCO DEL FRENO DE 2.ª
Haga clic aquí
97. EXTRAIGA EL PISTÓN No. 2 DEL FRENO DE 1.ª Y MARCHA ATRÁS
(a) Extraiga el pistón No. 2 del freno de 1.ª y marcha atrás del subconjunto de la caja del transeje automático. |
|
98. QUITE EL SUBCONJUNTO DEL RESORTE DE RETORNO DEL FRENO DE 1.ª Y MARCHA ATRÁS
(a) Coloque la SST en el subconjunto del muelle de retorno del freno de 1.ª y marcha atrás y comprímalo con una prensa. SST: 09380-60011 09381-06020 09381-06050 09381-06060 09381-06100 09381-06110 SST: 09950-70010 09951-07200 AVISO: No comprima en exceso el subconjunto del muelle de retorno del freno 1.ª y de marcha atrás. |
|
(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el anillo de retención del subconjunto de la caja del transeje automático. AVISO: Tenga cuidado de no dañar el subconjunto de la caja del transeje automático. |
|

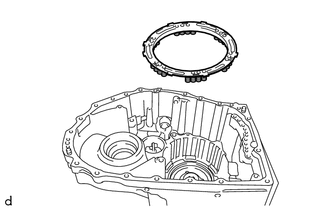

(c) Extraiga el subconjunto del muelle de retorno del freno de 1.ª y marcha atrás del subconjunto de la caja del transeje automático. |
|
99. INSPECCIONE EL SUBCONJUNTO DEL MUELLE DE RETORNO DEL FRENO DE 1.ª Y MARCHA ATRÁS
Haga clic aquí
100. QUITE EL PISTÓN DEL FRENO DE 1.ª Y MARCHA ATRÁS
(a) Aplique aire comprimido (aproximadamente 392 kPa (4.0 kgf/cm2. 57 psi)) al orificio del ATF para extraer el pistón del freno de 1.ª y marcha atrás del subconjunto de la caja del transeje automático. |
|
(b) Retire las 2 juntas tóricas del pistón del freno de 1.ª y de marcha atrás. |
|
101. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA

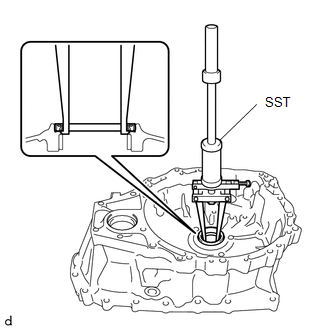

(a) Utilice la SST para extraer el cojinete de rodillos en aguja del subconjunto de la caja del transeje automático. SST: 09303-55010 SST: 09502-12010 AVISO: Tenga cuidado de no dañar el subconjunto de la caja del transeje automático. |
|
102. QUITE EL SELLO DE ACEITE DEL EJE DE LA PALANCA DE LA VÁLVULA MANUAL
(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el sello de aceite del eje de la palanca de la válvula manual del subconjunto de la caja del transeje automático. AVISO: Tenga cuidado de no dañar el subconjunto de la caja del transeje automático. |
|
103. EXTRAIGA EL SELLO DE ACEITE DE LA CAJA DEL TRANSEJE

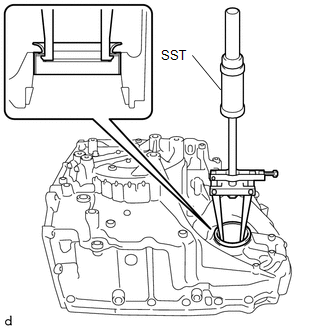

(a) Utilice la SST para extraer el sello de aceite del alojamiento del transeje. SST: 09308-36010 AVISO: Tenga cuidado de no dañar el alojamiento del transeje. |
|
104. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO
(a) Utilice la SST para extraer el sello de aceite derecho del eje propulsor delantero del alojamiento del transeje. SST: 09308-36010 AVISO: Tenga cuidado de no dañar el alojamiento del transeje. |
|
105. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO
(a) Utilice la SST para extraer el sello de aceite izquierdo del eje propulsor delantero del subconjunto de la caja del transeje automático. SST: 09308-36010 AVISO: Tenga cuidado de no dañar el subconjunto de la caja del transeje automático. |
|
106. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA

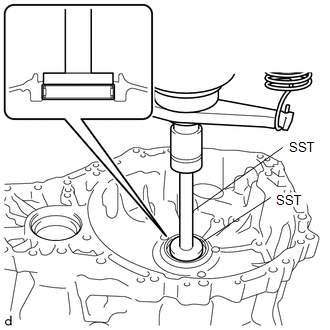

(a) Con la SST y una prensa, extraiga el cojinete de rodillos en aguja del alojamiento del transeje. SST: 09950-60011 09951-00550 SST: 09950-70010 09951-07200 AVISO: Tenga cuidado de no dañar el alojamiento del transeje. |
|
107. EXTRAIGA EL COJINETE TRASERO DE RODILLOS CÓNICOS DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO EXTERIOR)

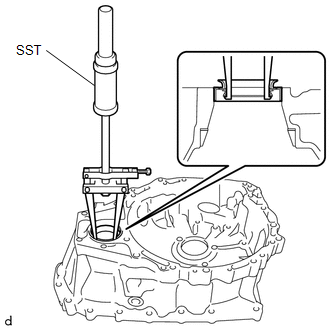

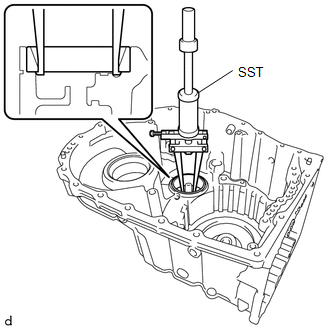

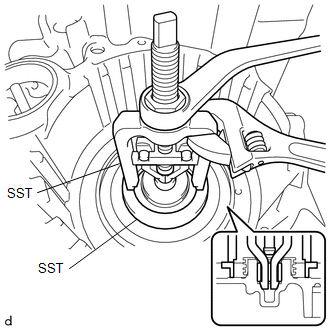

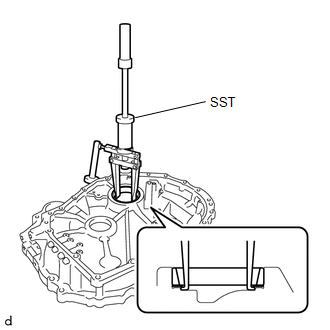

(a) Utilice la SST para extraer del subconjunto de la caja del transeje automático el cojinete de rodillos cónicos trasero del engranaje conducido intermedio (anillo exterior).
SST: 09308-36010
AVISO:
Tenga cuidado de no dañar el subconjunto de la caja del transeje automático.
OBSERVACIÓN:

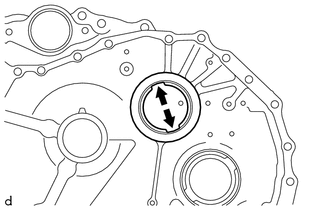

Alinee la garra de la SST con la muesca del subconjunto de la caja del transeje automático al extraer las piezas.
108. EXTRAIGA EL COJINETE DE RODILLOS CÓNICOS TRASERO DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO INTERIOR)

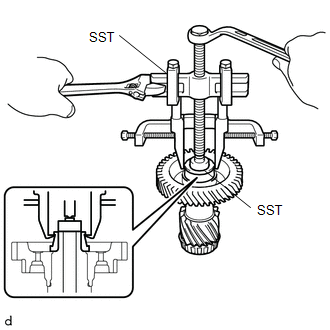

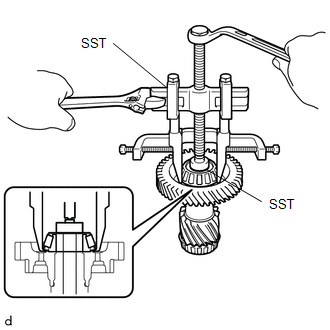

(a) Utilice la SST para extraer el cojinete de rodillos cónicos trasero del engranaje conducido intermedio (anillo interior) del subconjunto del engranaje conducido intermedio y el piñón. SST: 09950-40011 09951-04010 09952-04010 09953-04030 09954-04010 09955-04011 09957-04010 09958-04011 SST: 09950-60011 09951-00310 AVISO: Dado que la SST se coloca en la parte del rodillo, existe la posibilidad de que dicha parte se rompa y la SST se suelte antes de que se salga el cojinete de rodillos cónicos del engranaje conducido intermedio (anillo interior lateral trasero). |
|
(b) Si se rompe la parte del rodillo y se suelta la SST, vuelva a colocar la SST en el anillo interior en la posición mostrada en la ilustración y siga extrayendo las piezas. SST: 09950-40011 09951-04010 09952-04010 09953-04030 09954-04010 09955-04011 09957-04010 09958-04011 SST: 09950-60011 09951-00310 |
|
109. EXTRAIGA EL COJINETE DELANTERO DE RODILLOS CÓNICOS DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO EXTERIOR)
(a) Utilice la SST para extraer el cojinete de rodillos cónicos delantero del engranaje conducido intermedio (anillo exterior) y la cuña del engranaje conducido intermedio y el piñón del alojamiento del transeje.
SST: 09308-36010
AVISO:
Tenga cuidado de no dañar el alojamiento del transeje.
OBSERVACIÓN:
Alinee la garra de la SST con la muesca del alojamiento del transeje al extraer las piezas.
110. EXTRAIGA EL COJINETE DE RODILLOS CÓNICOS DELANTERO DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO INTERIOR)

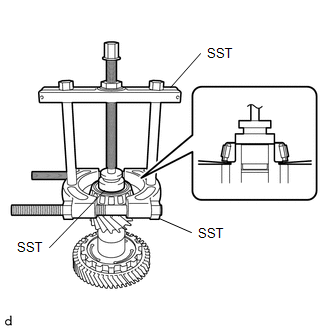

(a) Utilice la SST para extraer el cojinete de rodillos cónicos delantero del engranaje conducido intermedio (anillo interior) del subconjunto del engranaje conducido intermedio y el piñón. SST: 09950-00020 SST: 09950-00030 SST: 09950-60011 09951-00380 |
|
111. EXTRAIGA EL TAPÓN DE LA CAJA DEL TRANSEJE No. 1

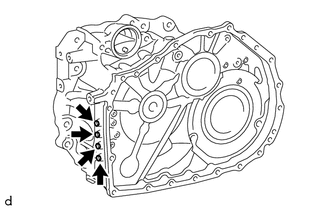

(a) Extraiga los 4 tapones de la caja del transeje No. 1 del subconjunto de la caja del transeje automático. |
|
(b) Extraiga del alojamiento del transeje los 4 tapones No. 1 de la caja del transeje. |
|
(c) Retire las 8 juntas tóricas de los 8 tapones de la caja del transeje No. 1. |
|
112. EXTRAIGA EL TAPÓN DE LA CAJA DEL TRANSEJE No. 2
(a) Utilice una llave hexagonal de cubo de 6 mm para extraer los 3 tapones de la caja del transeje No. 2 y las 3 juntas del subconjunto de la caja del transeje automático. |
|
(b) Utilice una llave hexagonal de cubo de 6 mm para extraer los 3 tapones de la caja del transeje No. 2 y las 3 juntas del alojamiento del transeje. |
|

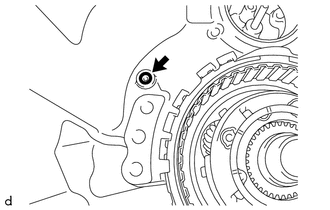

113. EXTRAIGA EL PASADOR RECTO DEL CÁRTER DE LA TRANSMISIÓN AUTOMÁTICA
AVISO:
No es necesario extraer los pasadores rectos del cárter de la transmisión automática a menos que los vaya a reemplazar.
(a) Extraiga los 2 pasadores rectos del cárter de la transmisión automática del subconjunto de la caja del transeje automático. |
|
114. EXTRAIGA EL TAPÓN DEL RESPIRADERO No. 1 (ATM)
(a) Suelte todas las garras y extraiga el tapón del respiradero No. 1 (ATM) del subconjunto de la caja del transeje automático. AVISO: Tenga cuidado de no dañar el subconjunto de la caja del transeje automático. |
|
Circuito de la fuente de alimentacion de la ECU
DESCRIPCION Este circuito es la fuente de
alimentacion que activa el controlador de la camara de television. El
controlador de la camara de television controla el sistema de supervision de
vista panoramica. DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION AVISO: Inspeccione el
fusible de l ...
Circuito del sensor de temperatura interior (B1411)
DESCRIPCION El termistor del enfriador (sensor de
temperatura interior) esta instalado en el panel de instrumentos para
detectar la temperatura del habitaculo, la cual se utiliza para controlar el
sistema del aire acondicionado. La resistencia del termistor del enfriador
(sensor de temperatu ...
Avería en el motor del elevalunas eléctrico (B2311)
DESCRIPCIÓN Los conjuntos de motor del regulador del elevalunas eléctrico se activan mediante los conjuntos del interruptor maestro de la red múltiplex, del interruptor del regulador del elevalunas eléctrico o del interruptor del regulador del elevalunas eléctrico trasero. Los conjuntos del mot ...
