DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL INDICADOR DE POSICIÓN DEL CAMBIO

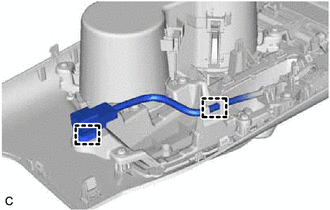

| (a) Desenganche las 2 abrazaderas y desconecte el mazo de cables. |
|

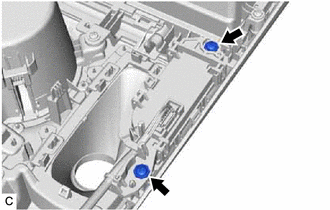

| (b) Extraiga los 2 tornillos. |
|

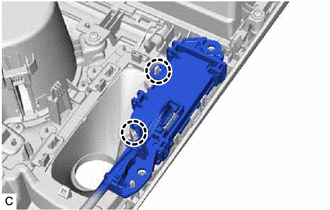

| (c) Desenganche las 2 garras y extraiga el indicador de posición de la palanca de cambios del subconjunto del panel superior trasero de la consola. |
|
2. EXTRAIGA EL ALOJAMIENTO INFERIOR DEL INDICADOR DE POSICIÓN
| (a) Desenganche las 4 garras y las 2 guías para extraer el alojamiento inferior del indicador de posición del conjunto de la unidad de control del dispositivo de bloqueo del cambio. AVISO: No dañe el alojamiento inferior del indicador de posición. |
|
ExtracciÓn
InspecciÓnExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los ...
Apertura del tapón del depósito de combustible
1. Mantenga pulsado el interruptor de apertura para abrir
la tapa del depósito
de combustible.
Vehículos con dirección a la
izquierda
Vehículos con dirección a la derecha
2. Gire lentamente el tapón del depósito
de combustible para retirarlo y
colóquelo en la parte trasera de la ...
Componentes
COMPONENTES ILUSTRACION
*1 SELLO DEL CONDUCTO
DE ADMISION DE AIRE FRIO
*2 CONJUNTO DEL
DEPURADOR DE AIRE DE ENTRADA
*3 MANGUERA DE
DERIVACION DE AGUA NO. 5
- -
N*m (kgf*cm, lbf*pi.): par de apriete especificado
- -
ILUSTRACI ...
