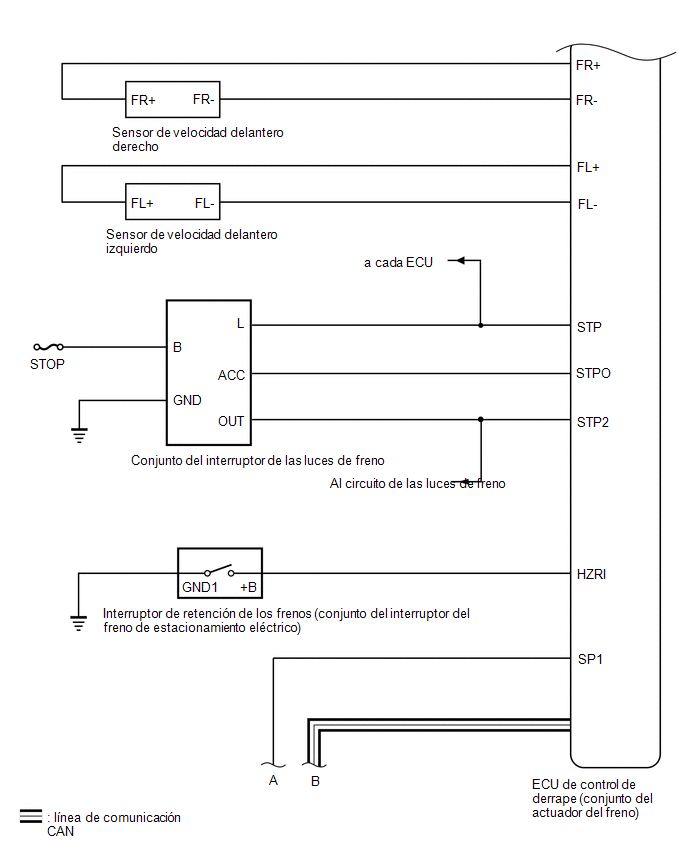

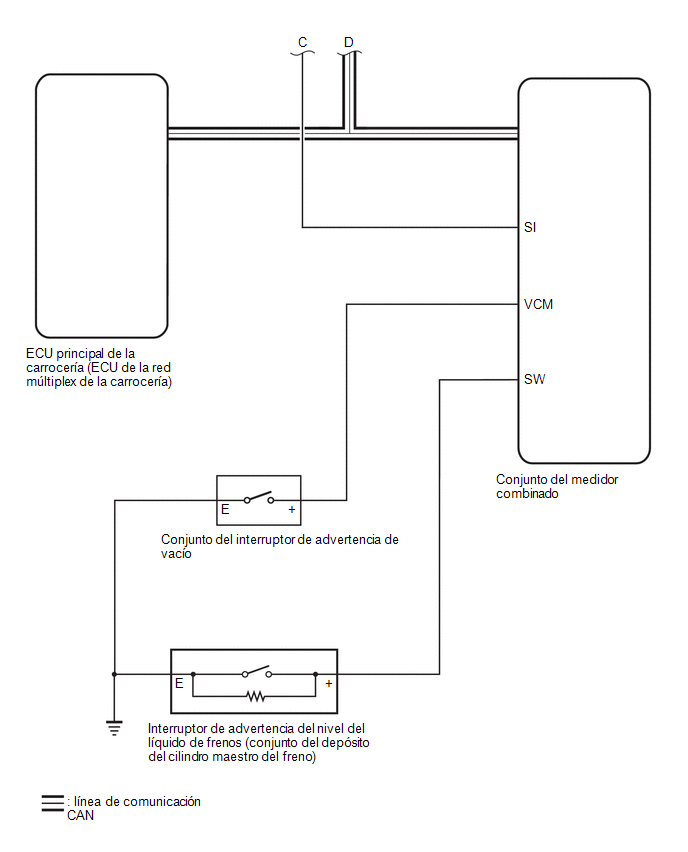

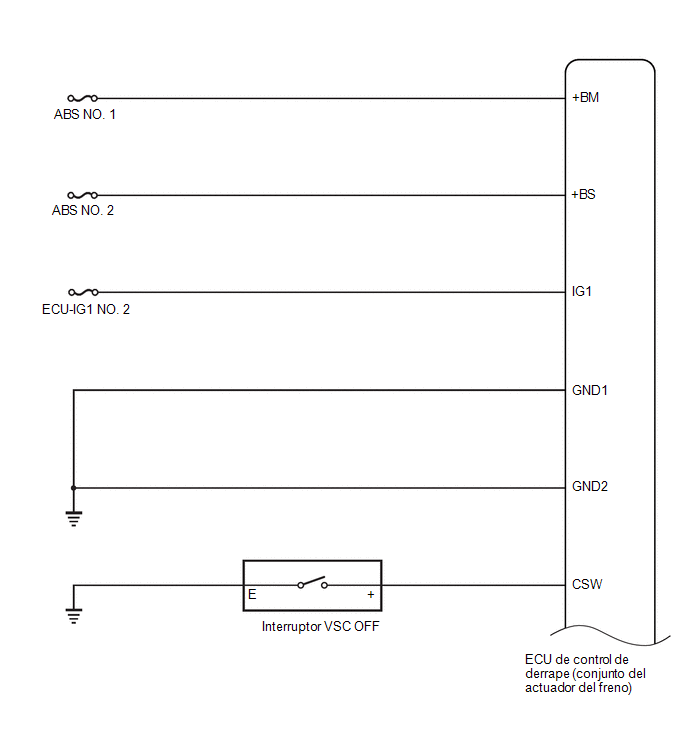

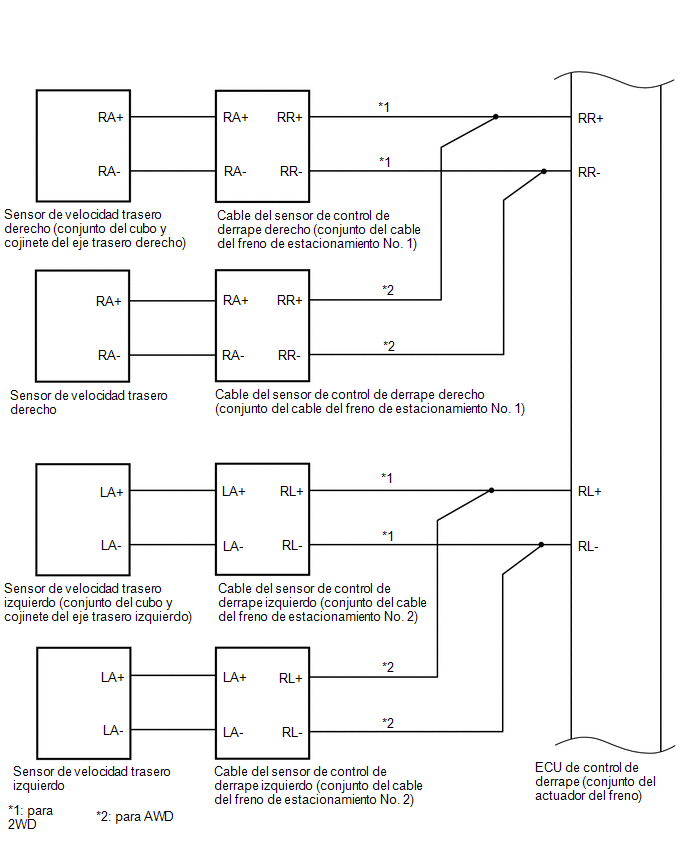

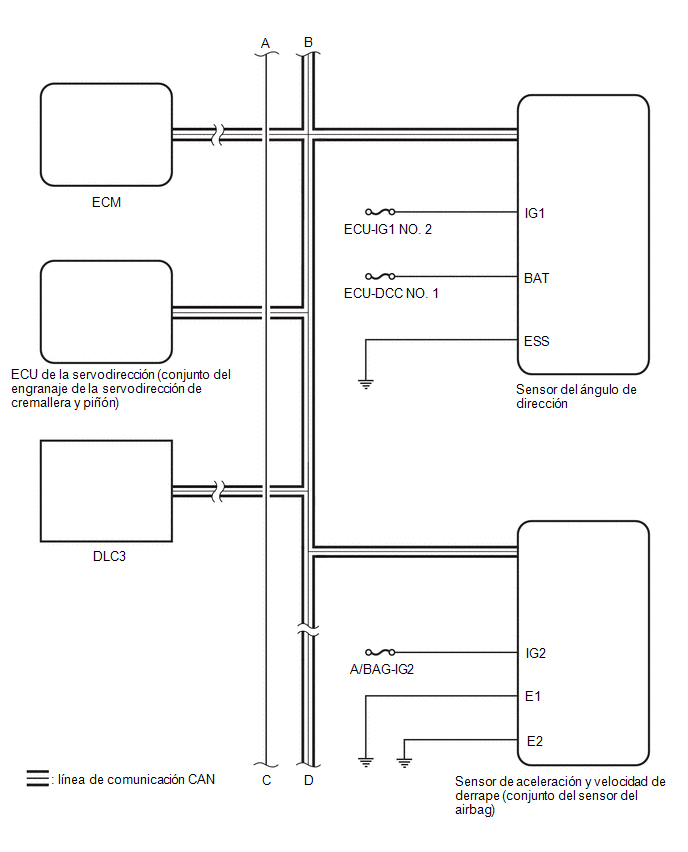

DIAGRAMA DEL SISTEMA
ECU de transmisión (transmiso) |
ECU de recepción | Señal |
Método de comunicación |
---|---|---|---|
ECU de control de derrape (conjunto del actuador del freno) |
Sensor del ángulo de dirección |
Señal de solicitud del sensor del ángulo de dirección |
Línea de comunicación CAN |
Sensor del ángulo de dirección |
ECU de control de derrape (conjunto del actuador del freno) |
Señal del sensor del ángulo de dirección |
Línea de comunicación CAN |
ECU de control de derrape (conjunto del actuador del freno) |
Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag) |
Señal de solicitud de velocidad de derrape y aceleración |
Línea de comunicación CAN |
Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag) |
ECU de control de derrape (conjunto del actuador del freno) |
Señal del sensor de velocidad de derrape y aceleración |
Línea de comunicación CAN |
ECU de control de derrape (conjunto del actuador del freno) |
ECM |
| Línea de comunicación CAN |
ECM | ECU de control de derrape (conjunto del actuador del freno) |
| Línea de comunicación CAN |
ECU de control de derrape (conjunto del actuador del freno) |
ECU de la servodirección (conjunto del engranaje de la servodirección de cremallera y piñón) |
| Línea de comunicación de la CAN |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
ECU de control de derrape (conjunto del actuador del freno) |
| Línea de comunicación CAN |
ECU de control de derrape (conjunto del actuador del freno) |
Conjunto del juego de instrumentos |
| Línea de comunicación de la CAN |
Conjunto del sensor del airbag |
ECU de control de derrape (conjunto del actuador del freno) |
Señal de solicitud de frenado secundario |
Línea de comunicación CAN |
Desmontaje
DESMONTAJE PROCEDIMIENTO 1.
EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL EXTREMO TRASERO DE LA CONSOLA
(a) Desenganche las 4 garras como se muestra en la ilustracion.
Coloque la mano aqui
Extraiga en esta direccion
(b) Desenganche las 6 garras para extraer el subcon ...
