Toyota Camry Manual de reparaciones XV70 (2017-2023): Headup Display Communication Stop Mode

DESCRIPCIÓN

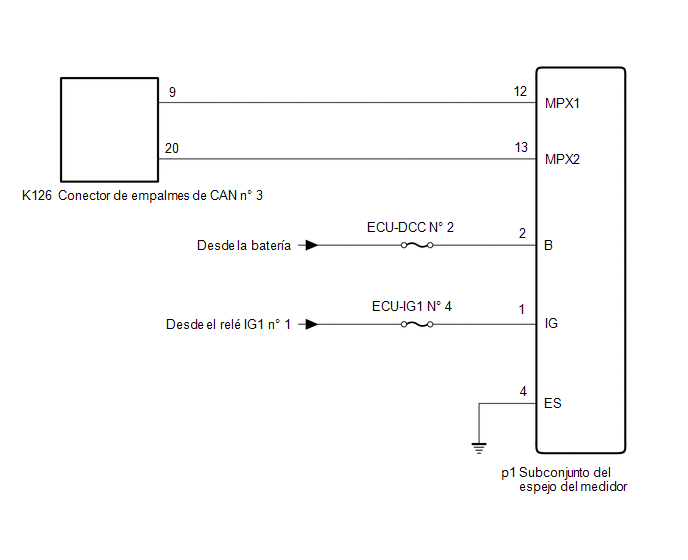

DIAGRAMA DE CABLEADO

PRECAUCIÓN/AVISO/SUGERENCIA

ADVERTENCIA:

Cuando lleve a cabo el patrón de conducción para confirmación, obedezca todos los límites de velocidad y las normas de tráfico.

AVISO:

• Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección "Cómo proceder con la localización de averías" cuando se emiten DTC relacionados con el sistema de comunicación CAN.

  Haga clic aquí

• Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
• Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera Antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

  Haga clic aquí

• Tras efectuar las reparaciones, lleve a cabo el procedimiento de comprobación de los DTC y confirme que no se vuelvan a emitir los DTC.

  Procedimiento de revisión de los DTC: conecte el interruptor de encendido y espere 1 minuto o más. A continuación, accione el sistema en el que se sospecha que hay una avería y conduzca el vehículo a, como mínimo, 60 km/h (37 mph) durante, al menos, 5 minutos.

• Después de la reparación, lleve a cabo la comprobación del bus de CAN y asegúrese de que se visualicen correctamente todas las ECU y todos los sensores conectados al sistema de comunicación CAN.

  Haga clic aquí

• Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

OBSERVACIÓN:

• Antes de desconectar los conectores relacionados con la inspección, presione cada cuerpo del conector para comprobar que el conector no está flojo o desconectado.
• Cuando se desconecte un conector, compruebe que los terminales y el conector no estén agrietados, deformados o corroídos.

PROCEDIMIENTO

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector p1 del subconjunto del espejo del medidor.

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Condición Condición especificada p1-12 (MPX1) - p1-13 (MPX2) Cable desconectado del terminal negativo (-) de la batería 54 a 69 Ω

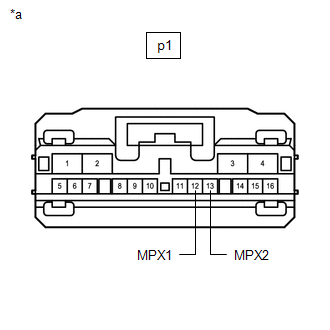

*a Vista delantera del conector del mazo de cables (al subconjunto del espejo del medidor)

NG

REPARE O REEMPLACE LAS LÍNEAS SECUNDARIAS O EL CONECTOR DE CAN (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR)

OK

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Condición Condición especificada p1-4 (ES) - Masa de la carrocería Cable desconectado del terminal negativo (-) de la batería Inferior a 1 Ω

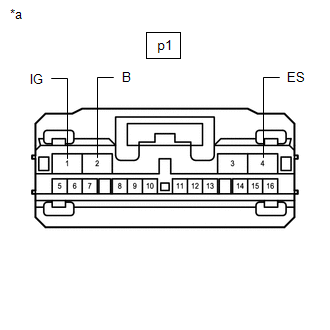

*a Vista delantera del conector del mazo de cables (Al subconjunto del espejo del medidor)

(b) Conecte otra vez el cable al terminal negativo (-) de la batería.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

OK

SUSTITUYA EL SUBCONJUNTO DEL ESPEJO DEL MEDIDOR Haga clic aquí

NG

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)
