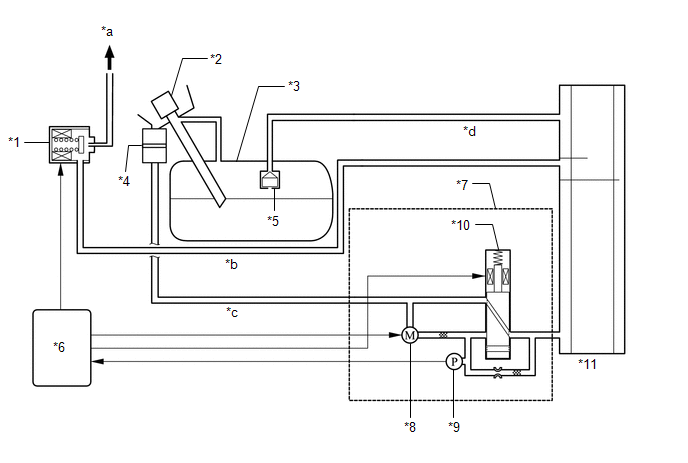

DIAGRAMA DEL SISTEMA
*1 | Valvula de purga (VSV de purga) |
*2 | Conjunto del tapon del deposito de combustible |
*3 | Conjunto del deposito de combustible |
*4 | Filtro del recipiente |
*5 | Valvula de corte de combustible |
*6 | ECM |
*7 | Modulo de la bomba del recipiente (subconjunto de la bomba de deteccion de fugas) |
*8 | Motor de la bomba |
*9 | Sensor de presion del recipiente |
*10 | Valvula de ventilacion |
*11 | Recipiente (conjunto del recipiente de carbon activo) |
- | - |
*a | Al colector de admision |
*b | Tuberia de purga |
*c | Tuberia de aire |
*d | Tuberia de ventilacion |
