Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 ECM *2 CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - RELÉ ST - FUSIBLE EFI-MAIN NO. 4 - FUSIBLE J/B- ...

DescripciÓn Del Sistema

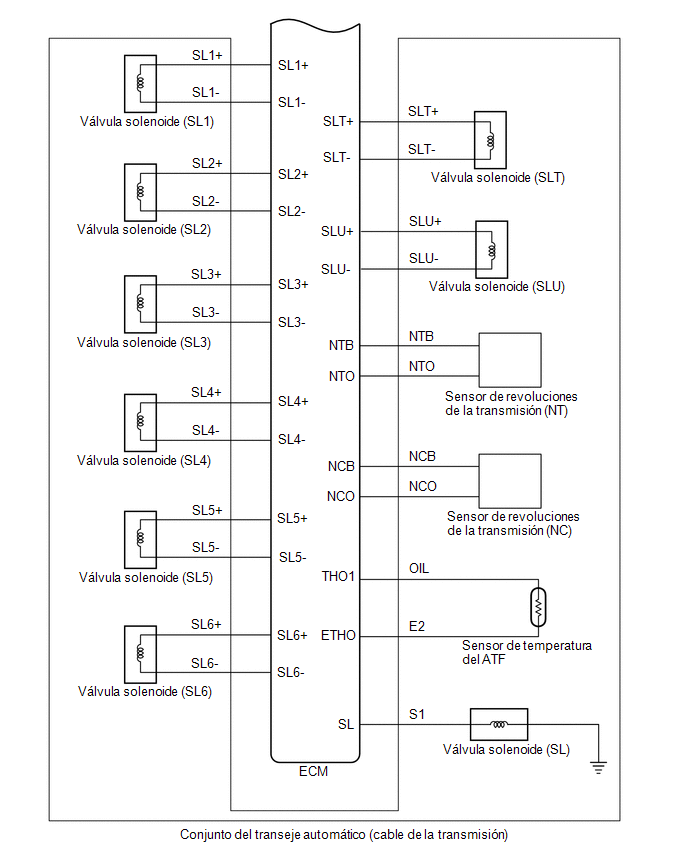

DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA (a) El transeje automático de control electrónico (ECT) es un conjunto de transeje automático que controla electrónicamente la sincronización d ...

LEER SIGUIENTE:

El motor del soplador no funciona
DESCRIPCION Si el aire no sale de los difusores delanteros despues de activar el interruptor del soplador en el conjunto del sistema de control del aire acondicionado, las siguientes areas posiblemente afectadas pueden ser la causa. Diagnostico Factor No sale aire de los difuso ...

Componentes
COMPONENTES ILUSTRACION *1 SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO *2 CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA N*m (kgf*cm, lbf*pi.): par de apriete especificado - - ILUSTRACION *A con esparrago prisionero *B sin esparrago prisionero ...

Presion del sistema/distribuidor de combustible - demasiado baja (P008700)
DESCRIPCION El sistema de combustible de alta presion e inyeccion directa esta provisto de una valvula de control de derrames, una valvula de retencion, una valvula de descarga de combustible, un sensor de presion de combustible (para el lado de alta presion), un conjunto de la bomba de combustible ...
