DESCRIPCION
El zumbador de olvido de llaves suena si se abre la puerta del conductor con el interruptor de encendido en OFF o ACC. El zumbador de olvido de llaves se activa cuando la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) envia una senal de advertencia de desbloqueo y una senal del interruptor de la luz de cortesia de la puerta del conductor al medidor combinado mediante la comunicacion CAN.

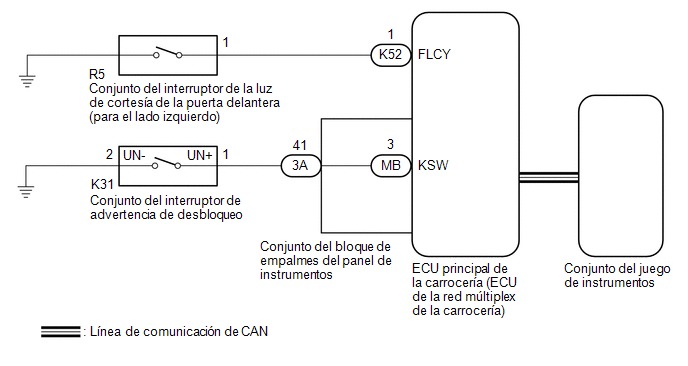

DIAGRAMA DE CABLEADO
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui
PROCEDIMIENTO
1. | REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (Funcionamiento del avisador acustico) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Active Test.
(e) Realice la prueba activa segun los datos de la pantalla del Techstream.
Body Electrical > Combination Meter > Active Test
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
---|---|---|---|
Buzzer Operation (800Hz, Vol L, W/ Damping) |
Avisador acustico del medidor combinado
| ON |
- |
Tester Display |
---|
Buzzer Operation (800Hz, Vol L, W/ Damping) |
Resultado:
Resultado | Vaya a |
---|---|
El avisador acustico del juego de instrumentos suena |
A |
No suena el avisador acustico del juego de instrumentos |
B |
B | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
|
2. | LEA EL VALOR INDICADO EN EL TECHSTREAM (FL Door Courtesy SW) |
(a) Ingrese a los siguientes menus: Body Electrical / Main Body / Data List.
(b) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Main Body > Data List
Pantalla del tester | Elemento de medicion | Rango | Condicion normal |
Nota de diagnostico |
---|---|---|---|---|
FL Door Courtesy SW |
Senal del conjunto del interruptor de la luz de cortesia de la puerta delantera (para el lado izquierdo) |
OFF u ON | OFF: puerta delantera izquierda cerrada ON: Puerta delantera izquierda abierta | - |
Pantalla del tester |
---|
FL Door Courtesy SW |
OK:
El Techstream indica ON u OFF en funcion del estado de la puerta del conductor mostrado en la tabla.
NG | ![]() |
IR AL PUNTO 7 |
|
3. | LEA EL VALOR CON EL TECHSTREAM (Key Unlock Warning SW) |
(a) Lea la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Main Body > Data List
Pantalla del tester | Elemento de medicion | Rango | Condicion normal |
Nota de diagnostico |
---|---|---|---|---|
Key Unlock Warning SW |
Senal del interruptor de advertencia de desbloqueo |
OFF u ON | OFF: No hay ninguna llave en el cilindro de la llave de encendido ON: Llave en el cilindro de la llave de encendido |
- |
Pantalla del tester |
---|
Key Unlock Warning SW |
OK:
El TECHSTREAM indica ON u OFF en funcion de si la llave esta en el cilindro de la llave de encendido.
OK | ![]() | SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA). Haga clic aqui |
|
4. | INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo.
Haga clic aqui
(b) Inspeccione el conjunto del interruptor de advertencia de desbloqueo.
Haga clic aqui
NG | ![]() |
REEMPLACE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
|
5. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS) |
(a) Desconecte el conector 3A del conjunto del bloque de empalmes del panel de instrumentos.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
3A-41 - K31-1 (UN+) |
Siempre | Inferior a 1 ? |
K31-2 (UN-) - Masa de la carroceria |
Siempre | Inferior a 1 ? |
K31-1 (UN+) o 3A-41 - Masa de la carroceria |
Siempre | 10 k? o superior |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
6. | INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aqui

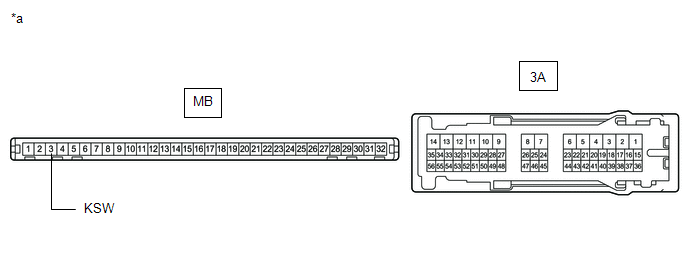

*a | Componente sin mazo de cables conectado (conjunto del bloque de empalmes del panel de instrumentos) |
- | - |
(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
3A-41 - MB-3 (KSW) |
Siempre | Por debajo de 1 ? |
OK | ![]() | SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA). Haga clic aqui |
NG | ![]() | SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Haga clic aqui |
7. | INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) |
(a) Extraiga el conjunto del interruptor de la luz de cortesia de la puerta delantera (para el lado izquierdo)
Haga clic aqui
(b) Inspeccione el conjunto del interruptor de la luz de cortesia de la puerta delantera (para el lado izquierdo)
Haga clic aqui
NG | ![]() | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) |
|
8. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) - ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)) |
(a) Desconecte el conector de la ECU principal de la carroceria K52 (ECU de la red multiplex de la carroceria).
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
R5-1 - K52-1 (FLCY) |
Siempre | Por debajo de 1 ? |
R5-1 o K52-1 (FLCY) - Masa de la carroceria |
Siempre | 10 k? o superior |
OK | ![]() | SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA). Haga clic aqui |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
