DESCRIPCION
El conjunto del juego de instrumentos y el conjunto del interruptor de presion de aceite de motor estan conectados a traves de la linea directa. El conjunto de juego de instrumentos determina la presion de aceite de motor basandose en la senal ON/OFF del interruptor de presion de aceite de motor.
OBSERVACION:

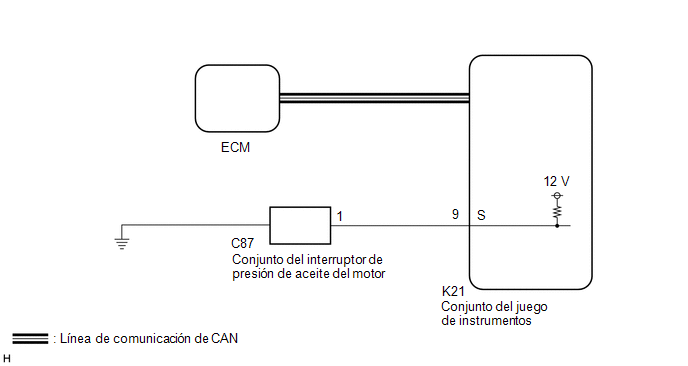

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Haga clic aqui
PROCEDIMIENTO
1. | INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE PRESION DE ACEITE DE MOTOR |
(a) Inspeccione el conjunto del interruptor de presion de aceite de motor.
Haga clic aqui
NG | ![]() | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE PRESION DE ACEITE DE MOTOR |
|
2. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE PRESION DEL ACEITE DEL MOTOR - CONJUNTO DEL MEDIDOR COMBINADO) |
(a) Desenchufe el conector K21 del conjunto del medidor combinado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
C87-1 (S) - K21-9 (S) |
Siempre | Inferior a 1 ? |
C87-1 (S) o K21-9 (S) - Masa de la carroceria |
Siempre | 10 k? o superior |
OK | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
