Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

(a) Al instalar un nuevo subconjunto de la almohadilla de seguridad del panel de instrumentos:

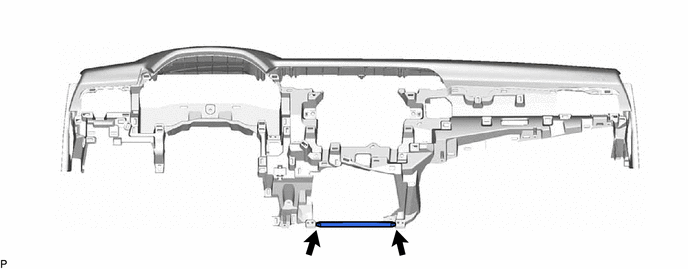

(1) Justo antes de instalar el subconjunto de la almohadilla de seguridad del panel de instrumentos, retuerza y corte la parte como se muestra en la ilustracion.

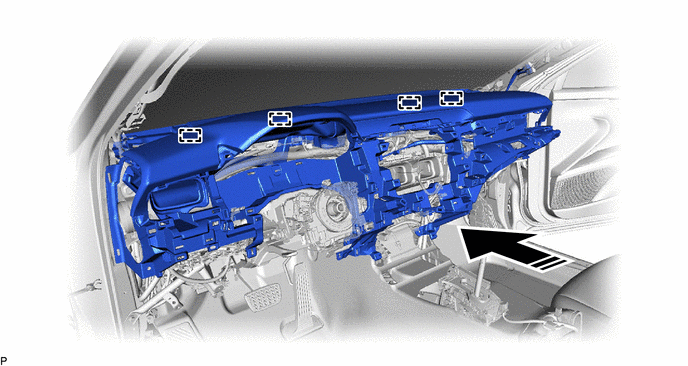

(b) Enganche las 4 guias para instalar provisionalmente el subconjunto de la almohadilla de seguridad del panel de instrumentos como se muestra en la ilustracion.

Instalar en esta direccion

-

-

AVISO:

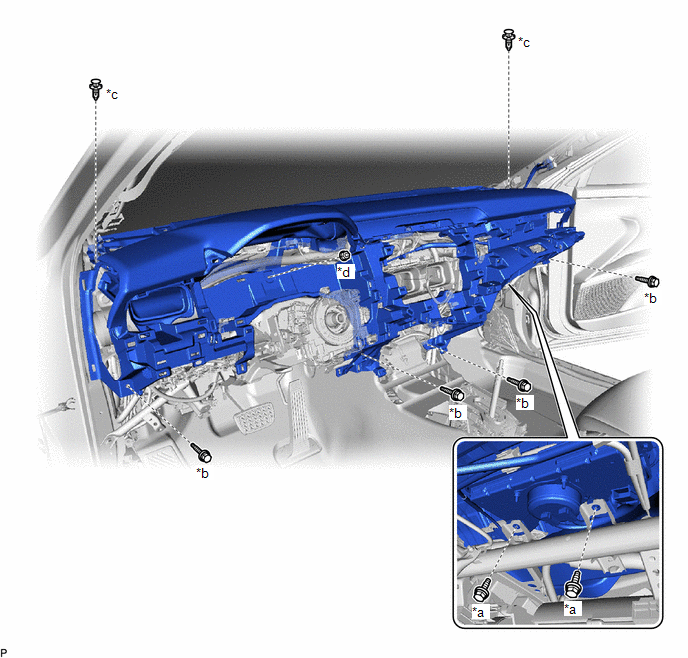

(c) Instale el subconjunto de la almohadilla de seguridad del panel de instrumentos con los 4 pernos <B>, los 2 pernos<A> y la tuerca <E>.

*a

Perno <A>

*b

Perno <B>

*c

Clip

*d

Tuerca <E>

Torque:

Perno <A> :

20 N·m {204 kgf·cm, 15 ft·lbf}

(d) Coloque los 2 clips.

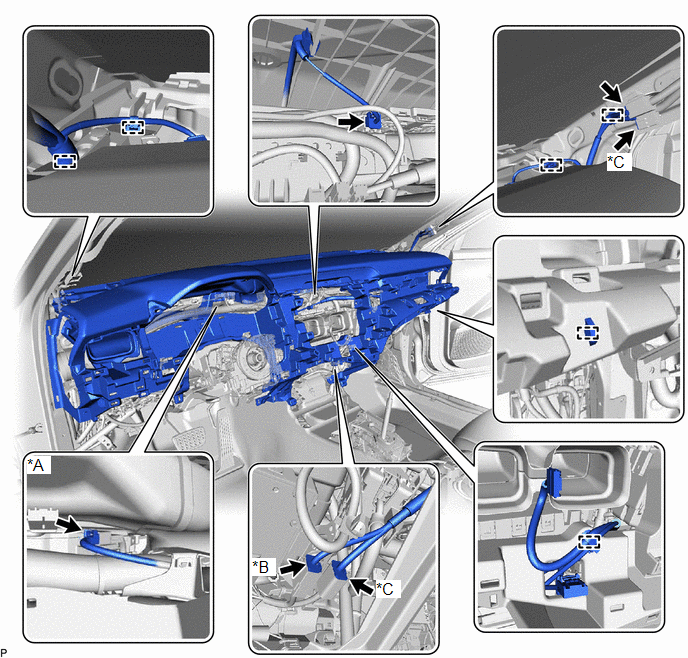

(e) Enganche todas las abrazaderas.

*A

Con pantalla "Headup"

*B

Con sistema de navegacion

*C

Con interruptor manual (SOS)

-

-

(f) Conecte todos los conectores.

(g) Enganche las 2 garras para conectar el termistor del enfriador (sensor de temperatura interior) como se muestra en la ilustracion.

Instalar en esta direccion

2. CONECTE EL CABLE DEL PANEL DE INSTRUMENTOS NO. 5

Haga clic aqui

3. INSTALE EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 1

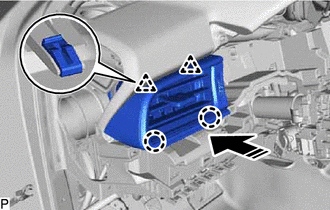

(a) Enganche las 2 garras y los 2 clips para instalar el conjunto del difusor No. 1 del panel de instrumentos como se muestra en la ilustracion.

Instalar en esta direccion

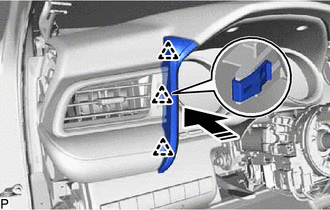

4. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 1

(a) Enganche los 4 clips para instalar el subconjunto del embellecedor del panel de instrumentos No. 1 como se muestra en la ilustracion.

Instalar en esta direccion

5. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 (para el lado derecho)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aqui

6. COLOQUE EL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 2

(a) Enganche las 2 guias como se muestra en la ilustracion.

Instalar en esta direccion

(b) Enganche los 2 clips para instalar el panel del altavoz No. 2 del panel de instrumentos como se muestra en la ilustracion.

Instalar en esta direccion

7. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 (para el lado izquierdo)

Haga clic aqui

8. INSTALE EL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 1

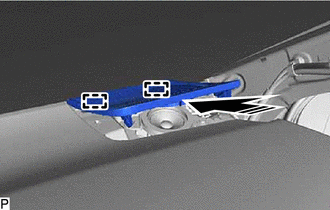

(a) Enganche las 2 guias como se muestra en la ilustracion.

Instalar en esta direccion

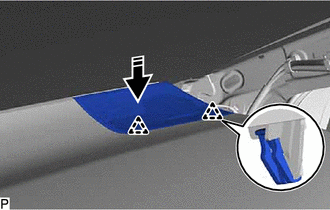

(b) Enganche los 2 clips para instalar el panel del altavoz No. 1 del panel de instrumentos como se muestra en la ilustracion.

Instalar en esta direccion

9. INSTALE EL SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Conecte el conector.

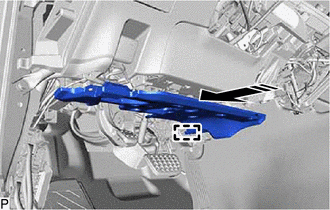

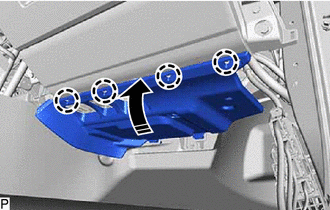

(b) Instale las 4 garras tal y como se muestra en la ilustracion.

Instalar en esta direccion

(c) Instale el subconjunto inferior del panel de instrumentos con los 5 tornillos <C>.

10. INSTALE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 2

Haga clic aqui

11. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2

(a) Conecte el conector.

(b) Enganche la abrazadera.

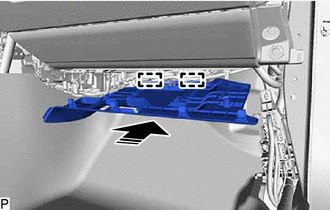

(c) Enganche las 2 guias como se muestra en la ilustracion.

Instalar en esta direccion

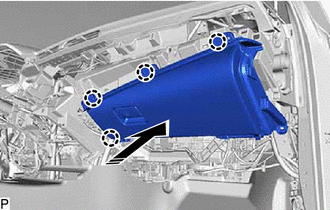

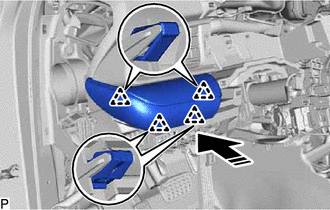

(d) Enganche las 4 garras para instalar el subconjunto de la cubierta inferior del panel de instrumentos No. 2 como se muestra en la ilustracion.

Instalar en esta direccion

12. INSTALE EL PANEL DE INSTRUMENTOS LATERAL DERECHO

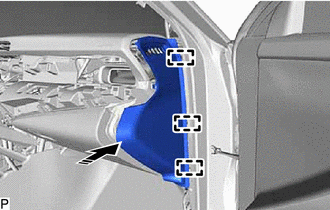

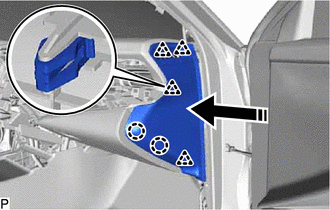

(a) Enganche las 3 guias como se muestra en la ilustracion.

Instalar en esta direccion

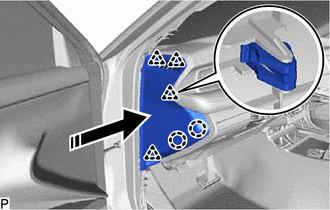

(b) Enganche los 4 clips y las 2 garras para instalar el panel de instrumentos lateral derecho como se muestra en la ilustracion.

Instalar en esta direccion

13. INSTALE EL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

OBSERVACION:

Siga el mismo procedimiento que para el lado izquierdo.

Haga clic aqui

14. COLOQUE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

Haga clic aqui

15. INSTALE EL SUBCONJUNTO DE LA GUARNICION LATERAL DERECHA DEL CUBRETABLEROS

OBSERVACION:

Siga el mismo procedimiento del lado izquierdo.

Haga clic aqui

16. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACION:

Siga el mismo procedimiento del lado izquierdo.

Haga clic aqui

17. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 7 pulgadas)

Haga clic aqui

18. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 9 pulgadas)

Haga clic aqui

19. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

(a) Conecte todos los conectores.

(b) Enganche las 2 garras y los 4 clips como se muestra en la ilustracion.

Instalar en esta direccion

-

-

(c) Enganche los 4 clips en el orden indicado en la ilustracion para instalar el conjunto de la moldura de acabado del grupo de instrumentos central.

Instalar en esta direccion

-

-

20. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS (para la pantalla de 7 pulg.)

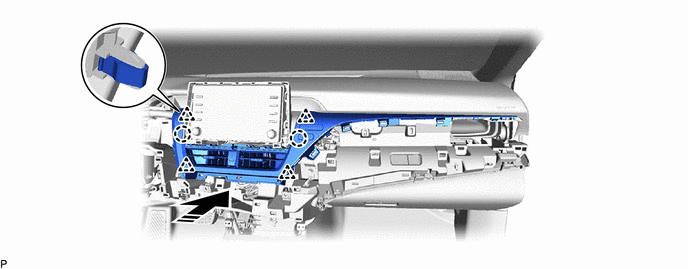

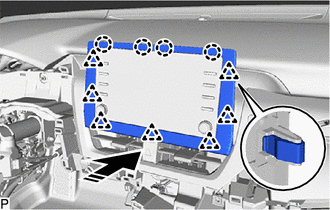

(a) Enganche la guia, las 4 garras y los 7 clips e instale el subconjunto central de la moldura de acabado del grupo de instrumentos como se muestra en la ilustracion.

Instalar en esta direccion

21. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS (para la pantalla de 9 pulg.)

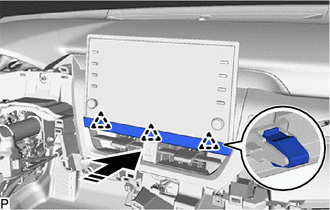

(a) Enganche los 3 clips para instalar el subconjunto del panel de la moldura de acabado del grupo de instrumentos como se muestra en la ilustracion.

Instalar en esta direccion

22. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

Haga clic aqui

23. INSTALE EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3

(a) Con iluminacion:

(1) Conecte el conector.

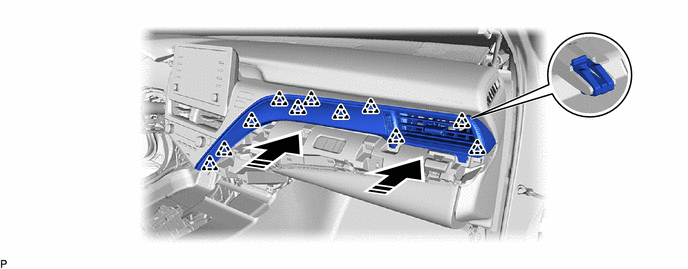

(b) Enganche los 11 clips para instalar el conjunto del difusor del panel de instrumentos No. 3 como se muestra en la ilustracion.

Instalar en esta direccion

-

-

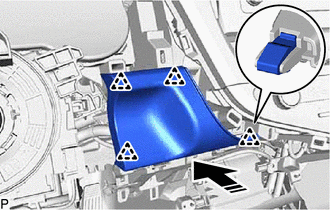

24. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Con sistema de llave inteligente:

(1) Conecte el conector.

(b) Enganche los 4 clips para instalar el conjunto de la moldura de acabado del panel de instrumentos inferior como se muestra en la ilustracion.

Instalar en esta direccion

25. INSTALE EL CONJUNTO DEL MEDIDOR COMBINADO

Haga clic aqui

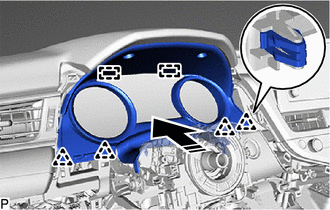

26. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO DEL TABLERO DE INSTRUMENTOS

(a) Conecte el conector.

(b) Enganche las 2 guias y los 4 clips para instalar el conjunto de la moldura de acabado del grupo de instrumentos como se muestra en la ilustracion.

Instalar en esta direccion

(c) Coloque los 2 clips.

27. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aqui

28. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1

(a) Conecte todos los conectores.

(b) Enganche la abrazadera.

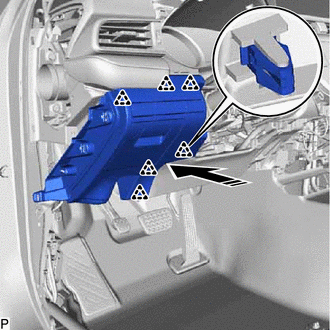

(c) Enganche los 6 clips para instalar el subconjunto del panel de instrumentos No. 1 como se muestra en la ilustracion.

Instalar en esta direccion

29. CONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPO

(a) Enganche la garra y las 2 guias para conectar el subconjunto de la palanca de control del bloqueo del capo.

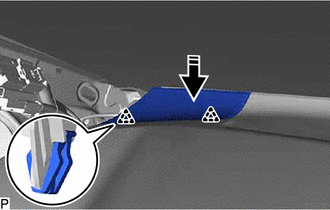

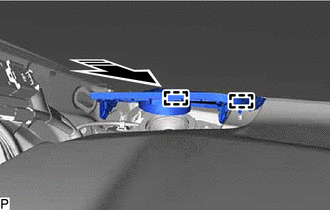

30. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2

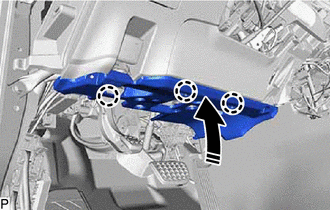

(a) Enganche los 3 clips para instalar el conjunto de medidores del capo No. 2 como se muestra en la ilustracion.

Instalar en esta direccion

31. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

(a) Enganche las 2 garras y enchufe el conector DLC3.

(b) Enganche las 2 abrazaderas.

(c) Conecte el conector.

(d) Enganche la guia, tal como se muestra en la ilustracion.

Instalar en esta direccion

(e) Enganche las 3 garras como se muestra en la ilustracion.

Instalar en esta direccion

(f) Instale el subconjunto No. 1 de la cubierta inferior del panel de instrumentos con los 2 tornillos <C>.

32. COLOQUE LA PARTE LATERAL IZQUIERDA DEL PANEL DE INSTRUMENTOS

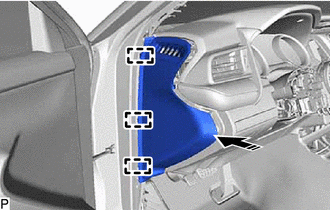

(a) Enganche las 3 guias como se muestra en la ilustracion.

Instalar en esta direccion

(b) Enganche los 4 clips y las 2 garras para instalar el panel de instrumentos lateral izquierdo como se muestra en la ilustracion.

Instalar en esta direccion

33. INSTALE EL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

Haga clic aqui

34. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aqui

35. INSTALE EL SUBCONJUNTO DE LA GUARNICION IZQUIERDA DEL CUBRETABLEROS

Haga clic aqui.

36. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aqui

37. COLOQUE EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aqui

38. INSTALE EL INTERRUPTOR DE LOS INTERMITENTES

Haga clic aqui

39. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

Haga clic aqui

40. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCION

Haga clic aqui

41. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION

Haga clic aqui

42. ALINEE LAS RUEDAS DELANTERAS DE MANERA RECTA HACIA ADELANTE

43. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aqui

44. INSTALE EL CONJUNTO DEL VOLANTE

Haga clic aqui.

45. COMPRUEBE EL PUNTO CENTRAL DEL VOLANTE

46. INSTALE EL CONJUNTO DEL BOTON DEL CLAXON

Haga clic aqui
