Componentes
COMPONENTES

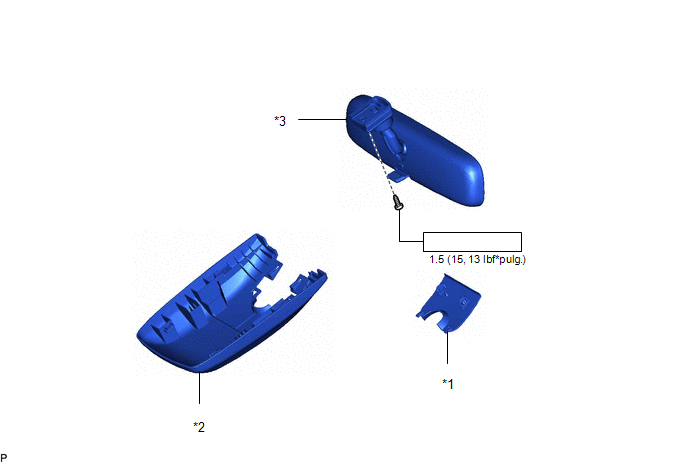

ILUSTRACION
|
*1 | CUBIERTA DE LA CAMARA DE RECONOCIMIENTO DELANTERA NO. 2 |
*2 | CUBIERTA DE LA CAMARA DE RECONOCIMIENTO DE AVANCE NO. 1 |
|
*3 | CONJUNTO DEL ESPEJO RETROVISOR INTERIOR |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 2
Haga clic aqui .gif)
2. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 1
Haga
clic aqui
3. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR
(a) Con una llave de cubo "TORX" T20, retire el tornillo.
.png) |

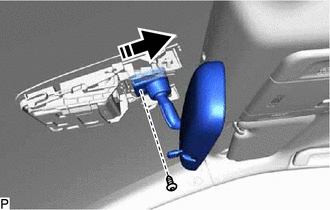

Remove in this Direction |
(b) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustracion para extraerlo.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR
(a) Deslice e instale temporalmente el conjunto del espejo retrovisor interior como se muestra en la ilustracion.
.png) |

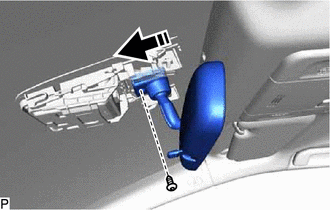

Install in this Direction |
(b) Coloque el conjunto del espejo retrovisor interior con el tornillo, usando una llave de cubo "TORX" T20.
Torque:
1.5 N·m {15 kgf·cm, 13 in·lbf}
2. COLOQUE LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 1
Haga clic aqui .gif)
3. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 2
Haga clic aqui
