INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR

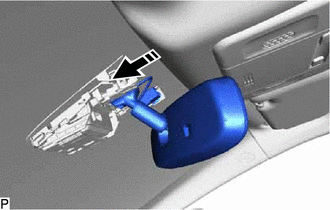

(a) Deslice e instale temporalmente el conjunto del espejo retrovisor interior como se muestra en la ilustracion.
.png) |
Install in this Direction |
(b) Coloque el conjunto del espejo retrovisor interior con el tornillo, usando una llave de cubo "TORX" T20.
Torque:
1.5 N·m {15 kgf·cm, 13 in·lbf}
(c) Enganche la abrazadera.
(d) Conecte el conector.
2. COLOQUE LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 1
Haga clic
aqui .gif)
3. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 2
Haga clic aqui
