EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse una vez que se han extraído, instalado o sustituido las piezas durante la instalación/extracción del subconjunto del cable espiral.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Extracción/instalación del subconjunto del cable espiral con sensor |
| Sistema de supervisión de asistencia al estacionamiento |
|
|
Punto neutro del ángulo de dirección (inicialice el sistema de supervisión de vista panorámica) |
Sistema de supervisión de vista panorámica |
| |
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL VOLANTE
Haga clic aquí
.gif)
2. ENDERECE LAS RUEDAS DELANTERAS
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN
Haga clic aquí
4. EXTRAIGA LA CUBIERTA DE LA COLUMNA DE DIRECCIÓN SUPERIOR
Haga clic aquí
5. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR
AVISO:
(a) Compruebe si el interruptor de encendido está desactivado.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
.png)
(c) Asegúrese de que las ruedas delanteras estén alineadas de manera recta hacia adelante.

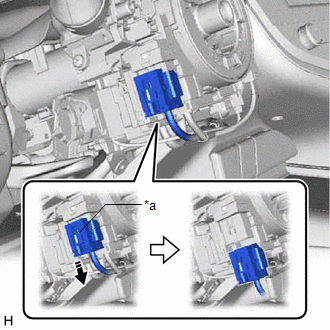

(d) Mueva el dispositivo de deslizamiento para liberar el bloqueo y, a continuación, desconecte el conector amarillo del airbag del subconjunto del cable espiral con sensor.
|
*a | Dispositivo de deslizamiento |
.png) |
Suelte en esta dirección |
AVISO:
Cuando desconecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
(e) Desconecte los otros conectores del subconjunto del cable espiral con sensor.

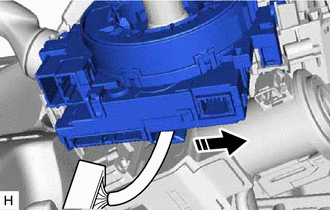

(f) Separe el mazo de cables del subconjunto del cable espiral con sensor, como se muestra en la ilustración.
|
|
Separe en esta dirección |

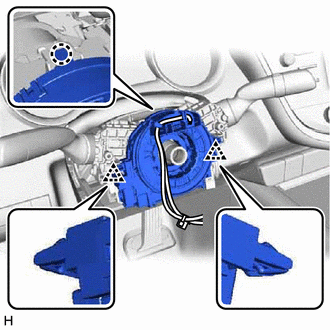

| (g) Desenganche la garra y los 2 clips y extraiga el subconjunto del cable espiral con sensor. |
|
6. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL
AVISO:
Haga clic aquí

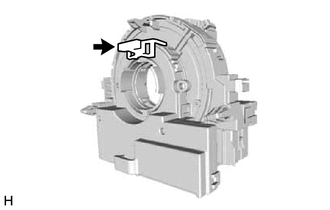

| (a) Coloque el pasador de fijación en el sensor de dirección. AVISO:
|
|

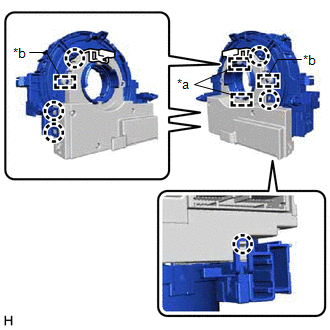

| (b) Desenganche las 6 garras y los 2 pasadores para extraer el subconjunto del cable espiral del sensor de dirección. AVISO: Tenga cuidado de no dañar los pasadores del subconjunto del cable espiral o de las guías del sensor de dirección. |
|
