EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del airbag de cortina.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la batería

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

OBSERVACIÓN:

PROCEDIMIENTO

1. PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA

ADVERTENCIA:

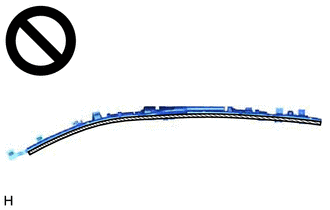

Cuando almacene el conjunto del airbag de cortina, mantenga el lado de despliegue del airbag hacia arriba.

Deployment Side

AVISO:

Para extraer el conjunto del airbag de cortina, encárguese de que algún ayudante lo sujete para evitar que se doble.

(a) Compruebe si el interruptor de encendido está desactivado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

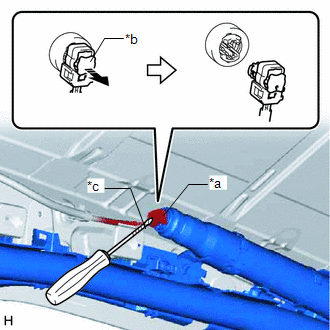

(c) Con un destornillador con la punta envuelta con cinta protectora, suelte el botón de bloqueo del conector del airbag y desconecte el conector del airbag.

*a

Conector del airbag

*b

Botón de bloqueo del conector del airbag

*c

Cinta protectora

Suelte en esta dirección

AVISO:

Cuando desconecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

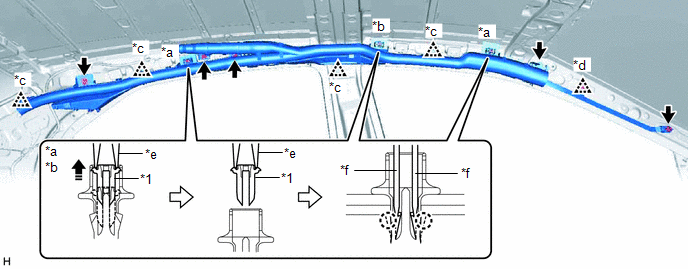

(d) Utilice unos alicates de punta de aguja No. 2 o equivalente para extraer los 3 pasadores de los 2 clips (A) y del clip (B).

AVISO:

Tenga cuidado de no dañar los pasadores.

*1

Pasador

-

-

*a

Clip (A)

*b

Clip (B)

*c

Clip (C)

*d

Clip (D)

*e

Alicates de punta de aguja No. 2

*f

Destornillador fino

Extraiga en esta dirección

-

-

(e) Utilice 2 destornilladores para desenganchar las 2 garras de cada clip (A) y (B), y separe los 2 clips (A) y el clip (B) de la carrocería del vehículo como se muestra en la ilustración.

OBSERVACIÓN:

Separe los 2 clips (A) y el clip (B) y el conjunto del airbag de cortina de la carrocería del vehículo como si se tratase de una unidad.

(f) Desenganche los 4 clips (C) y retire el clip (D).

(g) Mientras sujeta el conjunto del airbag de cortina, extraiga los 5 pernos y el conjunto del airbag de cortina.

(h) Extraiga los 2 clips (A) y el clip (B) del conjunto del airbag de cortina.
