Componentes
COMPONENTES

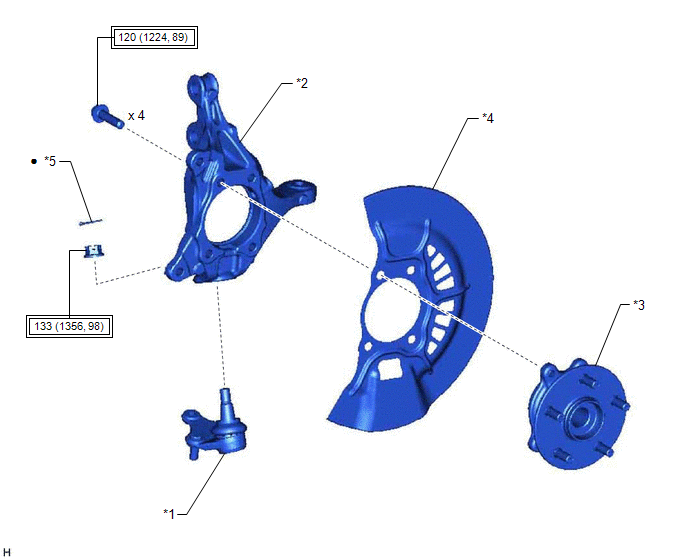

ILUSTRACIÓN
|
*1 | CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA |
*2 | PIVOTE DE LA DIRECCIÓN |
|
*3 | SUBCONJUNTO DEL CUBO DEL EJE DELANTERO |
*4 | CUBIERTA ANTIPOLVO DEL FRENO DE DISCO DELANTERO |
|
*5 | PASADOR HENDIDO |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido piezas durante la extracción/instalación del pivote de la dirección.
Procedimientos necesarios después de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Ajuste de la alineación de las ruedas delanteras |
Lleve a cabo el aprendizaje de la variante del sistema y la calibración a cero del sensor de aceleración. |
| Con sistema del freno de estacionamiento eléctrico:
Sin sistema del freno de estacionamiento eléctrico:
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL EJE DELANTERO
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA
Haga clic aquí
3. RETIRE EL PIVOTE DE LA DIRECCIÓN
| (a) Sujete el conjunto del eje delantero en un torno de banco entre placas de aluminio. AVISO: No apriete el torno de banco excesivamente. |
|

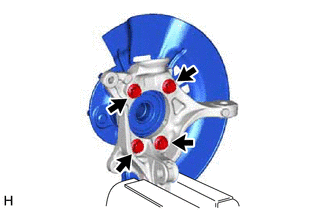

(b) Extraiga del pivote de la dirección los 4 pernos, el subconjunto del cubo del eje delantero y la cubierta antipolvo del freno de disco delantero.
AVISO:
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL PIVOTE DE LA DIRECCIÓN
(a) Fije el pivote de la dirección entre placas de aluminio en un torno de banco.
AVISO:
No apriete el torno de banco excesivamente.
(b) Instale el subconjunto del cubo del eje delantero y la cubierta antipolvo del freno de disco delantero en el pivote de la dirección con los 4 pernos.
Torque:
120 N·m {1224 kgf·cm, 89 ft·lbf}
AVISO:
2. INSTALE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA
Haga clic aquí
.gif)
3. INSTALE EL CONJUNTO DEL EJE DELANTERO
Haga clic aquí
