A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del airbag del asiento trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
ADVERTENCIA:
Haga clic aquí .gif)
.png)
AVISO:
Si se ha desplegado el conjunto del airbag del asiento trasero, sustitúyalo junto con el subconjunto del bastidor del respaldo del asiento lateral trasero, la almohadilla del respaldo del asiento lateral trasero y la funda del respaldo del asiento lateral trasero por las piezas necesarias de acuerdo con el alcance de los desperfectos causados por la colisión.
Haga clic aquí
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
.png)
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
4. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
5. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA
OBSERVACIÓN:
Desconecte la banda protectora de guarnición de la abertura de la puerta trasera hasta el punto que sea posible extraer el conjunto del respaldo del asiento lateral trasero.
6. EXTRAIGA EL CONJUNTO DEL RESPALDO TRASERO
Haga clic aquí
7. EXTRAIGA LA GUÍA DEL CINTURÓN DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO
Haga clic aquí
8. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO LATERAL TRASERO CON ALMOHADILLA
Haga clic aquí
9. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO
ADVERTENCIA:

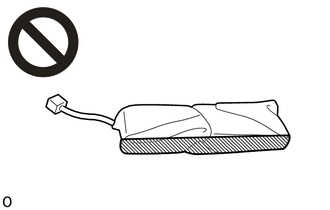

Cuando almacene el conjunto del airbag del asiento trasero, mantenga el lado de despliegue del airbag hacia arriba.
.png) |
Lado de despliegue |
| (a) Desenganche la abrazadera. |
|
(b) Desconecte el mazo de cables de la abrazadera.

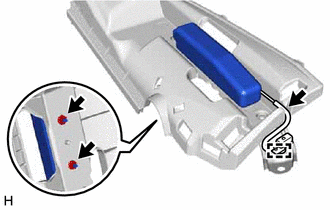

(c) Extraiga las 2 tuercas y el conjunto del airbag del asiento trasero.
AVISO:
