INSPECCIÓN EN EL VEHÍCULO

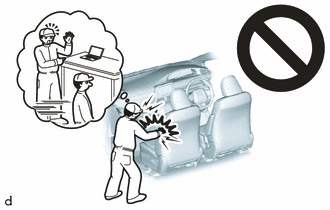

PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
Asegúrese de seguir los procedimientos de extracción e instalación de los conjuntos del airbag del asiento trasero de manera correcta.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
(b) Inspeccione visualmente si hay defectos en los conjuntos del airbag lateral del asiento trasero instalados en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si existe alguno de estos defectos, sustituya la almohadilla del respaldo lateral del asiento trasero o el subconjunto de la funda del respaldo del asiento lateral trasero por uno nuevo.
2. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO (para vehículos implicados en una colisión cuyo airbag no se ha desplegado)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Inspeccione visualmente si hay defectos en los conjuntos del airbag del asiento trasero extraídos del vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del airbag del asiento trasero por uno nuevo.
