EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor del airbag lateral de la puerta.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. PRECAUCIÓN
ADVERTENCIA:
Antes de realizar la reparación, lea detenidamente la sección "Precaución".
Haga clic aquí .gif)
.png)
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
.png)
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aquí
8. EXTRAIGA LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)
Haga clic aquí
9. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)
Haga clic aquí
10. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí
11. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aquí
12. EXTRAIGA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA
(a) Compruebe si el interruptor de encendido está desactivado.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Desconecte el conector del sensor del airbag lateral de la puerta.
AVISO:
Cuando desconecte algún conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

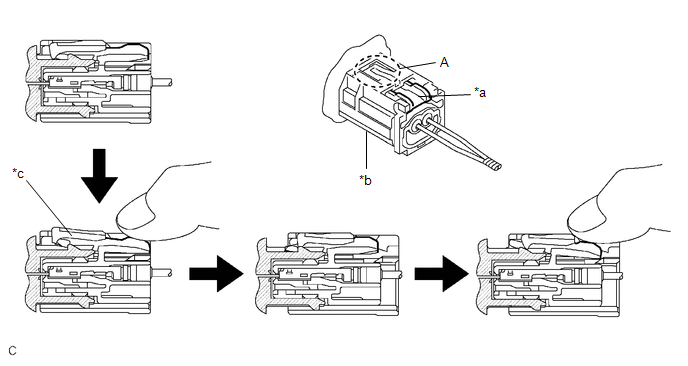

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (En este momento, aún no se pude desconectar el conector).
.png)
|
*a | Bloqueo del alojamiento blanco |
*b | Yellow CPA |
|
*c | El bloqueo del conector se libera |
- | - |
(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.
AVISO:
No empuje hacia abajo la pieza (A) que se muestra en la ilustración cuando desconecte el conector.

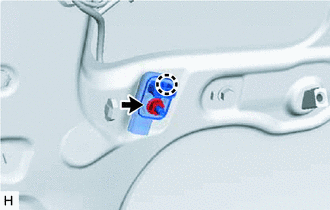

| (d) Extraiga la tuerca y desenganche la garra para extraer el sensor del airbag lateral de la puerta. |
|

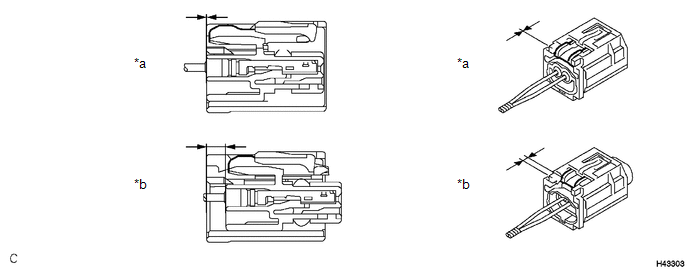

(e) Compruebe si la posición del bloqueo del alojamiento blanco está como se indica en la ilustración.
.png)
|
*a | Incorrecto | *b |
Correcto |
