INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA
(a) Compruebe si el interruptor de encendido está desactivado.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

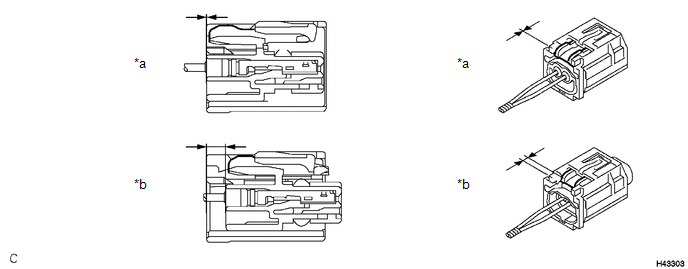

(c) Antes de conectar el conector, compruebe si la posición del bloqueo del alojamiento blanco está como se indica en la ilustración.
*a | Incorrecto | *b |
Correcto |

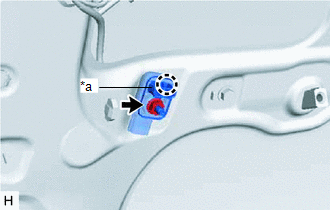

(d) Inserte el tope del sensor del airbag lateral de la puerta en el orificio de la puerta, enganche la garra e instale el sensor del airbag lateral de la puerta en el panel de la puerta delantera con la tuerca. Torque: 9.0 N·m {92 kgf·cm, 80 in·lbf} AVISO:
|
|

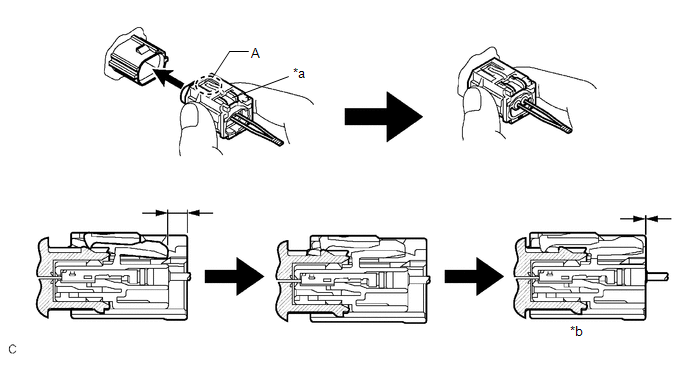

(e) Conecte el conector al sensor del airbag lateral de la puerta.
*a | Bloqueo del alojamiento blanco |
*b | Conexión finalizada |
AVISO:
Cuando conecte algún conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
OBSERVACIÓN:
(f) Verifique que no haya holgura en las piezas instaladas del sensor del airbag lateral de la puerta.
2. INSTALE LA CUBIERTA DEL ORIFICIO DE SERVICIO DE LA PUERTA DELANTERA
Haga clic aquí
3. COLOQUE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí
4. COLOQUE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)
Haga clic aquí
5. COLOQUE EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)
Haga clic aquí
6. COLOQUE EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aquí
7. COLOQUE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aquí
8. COLOQUE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aquí
9. COLOQUE EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aquí
10. COLOQUE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aquí
11. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
AVISO:
Cuando desconecte el cable, deberá iniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
12. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO
Haga clic aquí
13. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
14. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aquí.
