EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la junta de la culata.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
El terminal de la batería se desconecta o se vuelve a conectar	Realice la calibración a punto cero del sensor de dirección	Sistema de asistencia al seguimiento de carril
		Sistema anticolisión
	Memorice el punto neutro del ángulo de la dirección.	Sistema de supervisión de asistencia al estacionamiento
		Sistema de supervisión de vista panorámica
Sustitución del ECM	Registro del número de identificación del vehículo (VIN)	Se enciende el MIL
	Registro del identificador de comunicación de la ECU (sistema inmovilizador)	Función de arranque del motor	*1 *2
La fuga de gas del sistema de escape está reparada Sustitución del conjunto del cuerpo de la mariposa con motor Sustitución del conjunto del motor con regulación de la distribución de levas con EDU Extracción e instalación de un conjunto de motor de control de sincronización de levas con EDU Sustitución del conjunto del engranaje de sincronización del árbol de levas Extracción e instalación del conjunto del engranaje de sincronización del árbol de levas Sustitución del subconjunto de la culata Sustitución del árbol de levas (para el árbol de levas de admisión o de escape) Sustitución del conjunto del engranaje de escape de distribución del árbol de levas Sustitución del conjunto del inyector de combustible en lumbrera Sustitución del conjunto del inyector de combustible directo Sustitución del conjunto de la bomba de combustible (para el lado de alta presión) Sustitución de la bujía de incandescencia Sustitución del conjunto de la bobina de encendido Sustitución del conjunto de la válvula de EGR Sustitución del sensor de control de detonaciones	Inspección posterior a la reparación	Al ralentí deficiente, etc. Función de arranque del motor, etc.
Sustitución del conjunto del transeje automático	Reinicio de la memoria Introduzca el código de compensación del transeje en el ECM Realice una prueba en carretera para que el ECM pueda aprender	Gran dureza del cambio Deterioro del rendimiento del combustible	Para la inicialización de UB80E para el registro de UB80E Para la inicialización de UB80F Para el registro de UB80F
Sustitución del ECM (Si es posible, lea el código de compensación del transeje del antiguo ECM)	Reinicio de la memoria*3 Transfiera el código de compensación del transeje Realice una prueba en carretera para que el ECM pueda aprender
Sustitución del ECM (Si es imposible, lea el código de compensación del transeje del ECM anterior)	Reinicio de la memoria*3 Reiniciar el código de compensación del transeje Realice una prueba en carretera para que el ECM pueda aprender
Líquido del transeje automático	Restablecimiento de la estimación de la degradación térmica del ATF	El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.	para UB80E Para UB80F
Sustitución del ECM*1	Registro del código	Sistema de control inalámbrico de bloqueo de las puertas Sistema de llave inteligente (para la función de entrada) Sistema de llave inteligente (para función de arranque)
Sustitución del ECM*2	Registro del código	Sistema de control inalámbrico de bloqueo de las puertas Arranque del motor
Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag)	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	*4 *5
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de asistencia al estacionamiento	para la inicialización: para la calibración:
Sustitución del conjunto del parachoques delantero (con sistema de supervisión de vista panorámica)	Ajuste de la vista de la cámara de televisión delantera	Sistema de supervisión de vista panorámica	para la inicialización: para la calibración:
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Inicialización del controlador de la cámara de televisión Ajuste el ángulo de dirección Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)
Ajuste de la alineación de las ruedas delanteras	Lleve a cabo el aprendizaje de la variante del sistema y la calibración a cero del sensor de aceleración.	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	Con sistema del freno de estacionamiento eléctrico: Sin sistema del freno de estacionamiento eléctrico:

• *1: Con sistema de llave inteligente
• *2: sin sistema de llave inteligente
• *3: Cuando se sustituye el ECM por uno nuevo, es necesario reiniciar la memoria.
• *4: con sistema del freno de estacionamiento eléctrico
• *5: sin sistema del freno de estacionamiento eléctrico

AVISO:

Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.

Haga clic aquí

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MOTOR EN UN SOPORTE DE MOTOR

Haga clic aquí

2. EXTRAIGA LOS SOPORTES DEL MOTOR

Haga clic aquí

3. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL GENERADOR

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL COMPRESOR CON POLEA

Haga clic aquí

6. EXTRAIGA LA CUBIERTA DEL MOTOR NO. 2

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

8. QUITE EL AISLANTE DE LA CUBIERTA DEL ENGRANAJE DE DISTRIBUCIÓN

Haga clic aquí

9. EXTRAIGA LA TAPA DE LA CADENA DE DISTRIBUCIÓN NO. 3 (con cubierta)

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DE LA TUBERÍA DE DERIVACIÓN DE AGUA No. 2

Haga clic aquí

11. EXTRAIGA LA VÁLVULA DE CIERRE DE CAUDAL (CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA)

Haga clic aquí

12. EXTRAIGA EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N.° 1

Haga clic aquí

13. EXTRAIGA EL PUNTAL DEL COLECTOR

Haga clic aquí

14. EXTRAIGA EL COLECTOR DE ESCAPE (TWC: catalizador delantero)

Haga clic aquí

15. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR

Haga clic aquí

16. EXTRAIGA LA JUNTA DEL CUERPO DE LA MARIPOSA

Haga clic aquí

17. EXTRAIGA EL CONJUNTO DEL ENFRIADOR DE EGR

Haga clic aquí

18. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE EGR No. 1

Haga clic aquí

19. EXTRAIGA LA MANGUERA DE AGUA

Haga clic aquí

20. EXTRAIGA EL CONJUNTO DE LA VÁLVULA DE EGR

Haga clic aquí

21. EXTRAIGA LA TUBERÍA DE DERIVACIÓN DE AGUA No. 3

Haga clic aquí

22. EXTRAIGA LA TUBERÍA DE DERIVACIÓN DE AGUA NO. 2

Haga clic aquí

23. EXTRAIGA EL COLECTOR DE ADMISIÓN

Haga clic aquí

24. EXTRAIGA EL COLECTOR DE ADMISIÓN ORIENTADO HACIA LA JUNTA DE CULATA NO. 1

Haga clic aquí

25. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

Haga clic aquí

26. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE No. 1

Haga clic aquí

27. EXTRAIGA EL CONJUNTO DE LA BOMBA DE COMBUSTIBLE (LADO DEL COMPARTIMENTO DEL MOTOR) (para alta presión)

Haga clic aquí

28. EXTRAIGA LA MANGUERA DE DERIVACIÓN DE AGUA NO. 7

Haga clic aquí

29. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR

Haga clic aquí

30. EXTRAIGA EL SEPARADOR DEL TUBO DE DESCARGA NO. 1

Haga clic aquí

31. EXTRAIGA EL AISLANTE DE VIBRACIONES DEL INYECTOR

Haga clic aquí

32. EXTRAIGA EL CABLE DEL MOTOR NO. 5

Haga clic aquí

33. EXTRAIGA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA

Haga clic aquí

34. EXTRAIGA EL TUBO DE DESCARGA DE COMBUSTIBLE

Haga clic aquí

35. EXTRAIGA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE DIRECTO

Haga clic aquí

36. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO

Haga clic aquí

37. EXTRAIGA LA GUÍA DE LA VARILLA INDICADORA DEL NIVEL DE ACEITE DE MOTOR

Haga clic aquí

38. EXTRAIGA LA VÁLVULA DE PURGA (VSV DE PURGA)

Haga clic aquí

39. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE PRESIÓN DE ACEITE

Haga clic aquí

40. EXTRAIGA EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (para el lado de admisión)

Haga clic aquí

41. EXTRAIGA EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (para el lado de escape)

Haga clic aquí

42. EXTRAIGA EL CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE DISTRIBUCIÓN DE LEVAS

Haga clic aquí

43. EXTRAIGA LA JUNTA TÓRICA

Haga clic aquí

44. EXTRAIGA EL CONJUNTO DEL MOTOR DE CONTROL DE LA DISTRIBUCIÓN DE LEVAS CON EDU

Haga clic aquí

45. EXTRAIGA LA JUNTA TÓRICA DEL MOTOR DE CONTROL DE LA DISTRIBUCIÓN DE LA LEVA

Haga clic aquí

46. EXTRAIGA EL CONJUNTO DE LA BOMBA DE VACÍO

Haga clic aquí

47. EXTRAIGA EL CONJUNTO DE LA POLEA DEL CIGÜEÑAL

Haga clic aquí

48. EXTRAIGA LA SALIDA DE AGUA

Haga clic aquí

49. EXTRAIGA EL SUBCONJUNTO DE LA SALIDA DE DERIVACIÓN DE AGUA

Haga clic aquí

50. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DE LA CULATA DEL CILINDRO

Haga clic aquí

51. EXTRAIGA LA JUNTA DEL TUBO DE LA BUJÍA

Haga clic aquí

52. EXTRAIGA EL SOPORTE DE MONTAJE DERECHO DEL MOTOR

Haga clic aquí

53. EXTRAIGA EL CONJUNTO DE LA TAPA DEL ENGRANAJE DE DISTRIBUCIÓN No. 2

Haga clic aquí

54. EXTRAIGA EL SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

Haga clic aquí

55. FIJE EL CILINDRO NO. 1 EN TDC (COMPRESIÓN)

Haga clic aquí

56. EXTRAIGA EL SUBCONJUNTO DE LA CADENA DE TRANSMISIÓN DE LA BOMBA DE ACEITE

Haga clic aquí

57. EXTRAIGA EL CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

Haga clic aquí

58. EXTRAIGA EL SUBCONJUNTO DE LA CADENA

Haga clic aquí

59. EXTRAIGA EL CONJUNTO DEL TENSOR DE LA CADENA NO. 1

Haga clic aquí

60. EXTRAIGA EL PATÍN DEL TENSOR DE CADENA

Haga clic aquí

61. EXTRAIGA EL AMORTIGUADOR DE VIBRACIONES DE LA CADENA No. 1

Haga clic aquí

62. EXTRAIGA EL CONJUNTO DEL ENGRANAJE DE ESCAPE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

Haga clic aquí

63. EXTRAIGA EL CONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

Haga clic aquí

64. EXTRAIGA LA GUÍA DEL ELEVADOR DE LA BOMBA DE COMBUSTIBLE

Haga clic aquí

65. EXTRAIGA EL SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

Haga clic aquí

66. EXTRAIGA EL SOMBRERETE DEL ÁRBOL DE LEVAS

Haga clic aquí

67. EXTRAIGA EL ÁRBOL DE LEVAS

Haga clic aquí

68. EXTRAIGA EL ÁRBOL DE LEVAS NO. 2

Haga clic aquí

69. EXTRAIGA EL SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA No. 1

Haga clic aquí

70. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DE HOLGURA DE LA VÁLVULA

Haga clic aquí

71. EXTRAIGA EL TAPÓN DEL VÁSTAGO DE LA VÁLVULA

Haga clic aquí

72. EXTRAIGA EL SUBCONJUNTO DE LA CULATA

Haga clic aquí

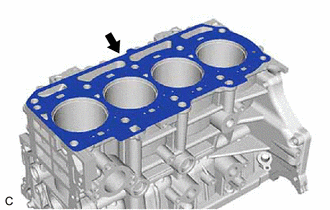

73. EXTRAIGA LA JUNTA DE LA CULATA

(a) Extraiga la junta de la culata del subconjunto del bloque de cilindros.

74. INSPECCIONE EL PERNO DE FIJACIÓN DE LA CULATA

Haga clic aquí

75. INSPECCIONE EL SUBCONJUNTO DE LA CUBIERTA DE CILINDROS

Haga clic aquí
