EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto de la entrada de agua con termostato.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
|
AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí
PROCEDIMIENTO
1. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL GENERADOR
Haga clic aquí
3. DESCONECTE LA MANGUERA DEL RADIADOR NO. 2
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA ENTRADA DE AGUA CON TERMOSTATO

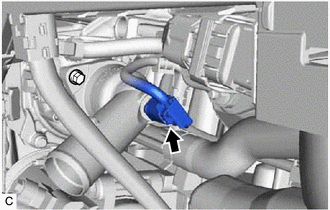

(a) Desconecte el conector del subconjunto de la entrada de agua con termostato. |
|

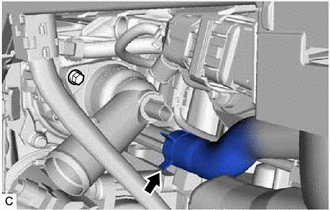

(b) Deslice el clip y desconecte la manguera de derivación de agua No. 7 del subconjunto de la entrada de agua con termostato. AVISO:
OBSERVACIÓN: Al desconectar la manguera de derivación de agua No. 7, deslice el clip, gire la manguera y tire de ella para extraerla de la tubería. |
|

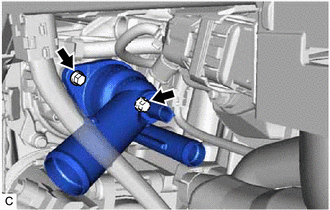

(c) Utilice una llave de cubo de 8 mm para extraer los 2 pernos y el subconjunto de la entrada de agua con termostato. |
|

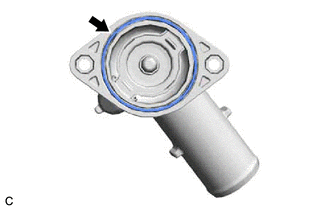

(d) Extraiga la junta del subconjunto de la entrada de agua con termostato. |
|
