EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la válvula de cierre de caudal (manguera de derivación de agua n° 1).
Procedimientos necesarios después de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
| ||
Sustitución del ECM | Registro del número de identificación del vehículo (VIN) |
Se enciende el MIL |
|
Registro del identificador de comunicación de la ECU (sistema inmovilizador) |
Función de arranque del motor |
*1 *2 | |
Sustitución del ECM (Si es posible, lea el código de compensación del transeje del antiguo ECM) |
|
| Para la inicialización de UB80E para el registro de UB80E Para la inicialización de UB80F Para el registro de UB80F |
Sustitución del ECM (Si es imposible, lea el código de compensación del transeje del ECM anterior) |
| ||
Sustitución del ECM*1 |
Registro del código |
|
|
Sustitución del ECM*2 | Registro del código |
|
|
PROCEDIMIENTO
1. EXTRAIGA LA BATERÍA
Haga clic aquí
2. EXTRAIGA EL ECM
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA
Haga clic aquí
4. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA
5. EXTRAIGA LA ALETA DE EXTENSIÓN DE APERTURA DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
6. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
7. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí
9. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA
Haga clic aquí
10. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aquí
11. EXTRAIGA LA VÁLVULA DE CIERRE DE CAUDAL (MANGUERA DE DERIVACIÓN DE AGUA N° 1)

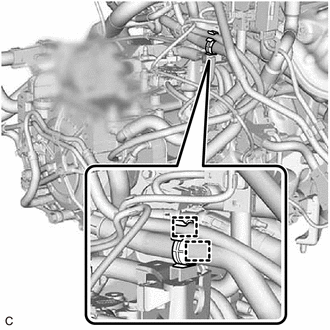

(a) Desenganche las 3 abrazaderas para extraer la abrazadera del respiradero de la transmisión. |
|

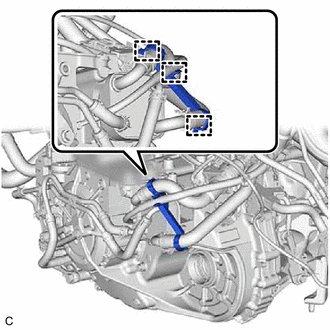

(b) Desenganche las 3 abrazaderas y extraiga la abrazadera de la manguera. |
|

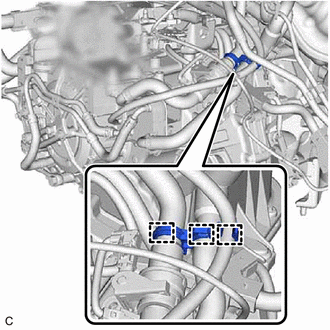

(c) Desenganche las 2 abrazaderas para desconectar la válvula de cierre de caudal (manguera de derivación de agua n° 1) y la manguera de ventilación de la transmisión de la abrazadera de la manguera. |
|

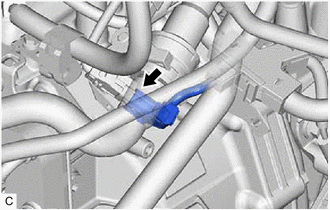

(d) Deslice el clip y desconecte la válvula de cierre de caudal (manguera de derivación de agua n° 1) de la salida de agua. OBSERVACIÓN: Utilice un recipiente para recoger el refrigerante del motor que salga de la válvula de cierre de caudal (manguera de derivación de agua n° 1) y la salida de agua. |
|

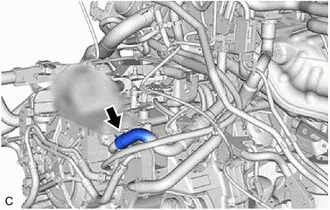

(e) Deslice el clip y desconecte la válvula de cierre de caudal (manguera de derivación de agua n° 1) del enfriador de aceite de la transmisión. OBSERVACIÓN: Utilice un recipiente para recoger el refrigerante del motor que salga de la válvula de cierre de caudal (manguera de derivación de agua n° 1) y el enfriador de aceite de la transmisión. |
|
(f) Desconecte el conector de la válvula de cierre de caudal. |
|

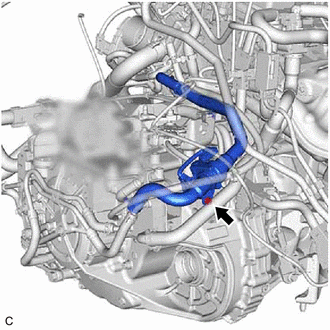

(g) Extraiga el perno y la válvula de cierre de caudal (manguera de derivación de agua n° 1). |
|
