EXTRACCIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua).

Procedimientos necesarios después de extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

El terminal de la batería se desconecta o se vuelve a conectar

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Sustitución del ECM

Registro del número de identificación del vehículo (VIN)

Se enciende el MIL

Registro del identificador de comunicación de la ECU (sistema inmovilizador)

Función de arranque del motor

*1

*2

Sustitución del ECM

(Si es posible, lea el código de compensación del transeje del antiguo ECM)

  1. Reinicio de la memoria*3
  2. Transfiera el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender
  • Gran dureza del cambio
  • Deterioro del rendimiento del combustible

Para la inicialización de UB80E

para el registro de UB80E

Para la inicialización de UB80F

Para el registro de UB80F

Sustitución del ECM

(Si es imposible, lea el código de compensación del transeje del ECM anterior)

  1. Reinicio de la memoria*3
  2. Reiniciar el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Sustitución del ECM*1

Registro del código

  • Sistema de control inalámbrico de bloqueo de las puertas
  • Sistema de llave inteligente (para la función de entrada)
  • Sistema de llave inteligente (para función de arranque)
  • Función de bloqueo de la dirección

Sustitución del ECM*2

Registro del código

  • Sistema de control inalámbrico de bloqueo de las puertas
  • Arranque del motor

PROCEDIMIENTO

1. EXTRAIGA LA VÁLVULA DE CIERRE DE CAUDAL (MANGUERA DE DERIVACIÓN DE AGUA N° 1)

Haga clic aquí

2. EXTRAIGA LA VÁLVULA DE CIERRE DE CAUDAL (CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA)

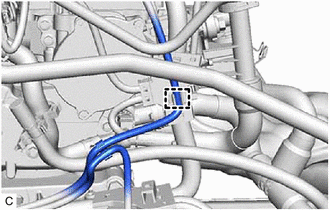

(a) Desenganche la abrazadera para desconectar la manguera de vacío del mazo de cables del motor.

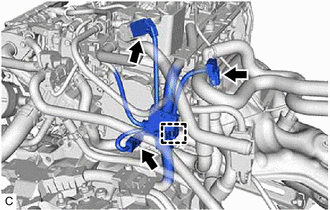

(b) Desconecte los 3 conectores.

(c) Desenganche la abrazadera y desconecte el mazo de cables del motor del soporte de la abrazadera de la manguera de agua.

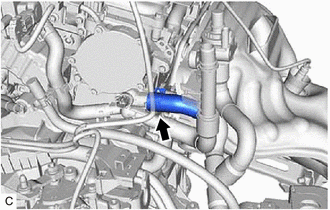

(d) Desconecte el conector de la manguera de salida de la calefacción del subconjunto de la tubería de derivación de agua No. 2.

AVISO:

Extraiga cualquier partícula extraña del conector del subconjunto de la tubería de derivación de agua No. 2 y el conector de la manguera de salida de la calefacción antes de realizar este trabajo.

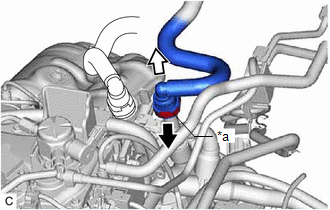

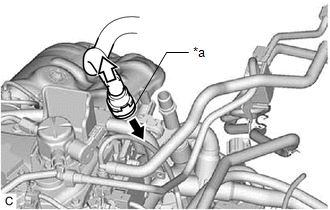

(1) Tire del retén para desenganchar las garras de bloqueo y extraiga el conector de la manguera de salida de la calefacción.

*a

Retén

Retirar

Tirar

(2) Vigile que no haya partículas extrañas en las superficies de sellado de las líneas de agua desconectadas. Límpielas si es necesario.

(3) Cubra el conector de la manguera de salida de la calefacción y el subconjunto de la tubería de derivación de agua No. 2 desconectado con bolsas de plástico para evitar que se dañe o ensucie.

(e) Desconecte el conector de la manguera de entrada de la calefacción de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua).

AVISO:

Extraiga cualquier partícula extraña del conector de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) y el conector de la manguera de entrada de la calefacción antes de realizar este trabajo.

(1) Tire del retén para extraer las garras de bloqueo y extraiga el conector de la manguera de entrada de la calefacción.

*a

Retén

Retirar

Tirar

(2) Vigile que no haya partículas extrañas en las superficies de sellado de las líneas de agua desconectadas. Límpielas si es necesario.

(3) Cubra el conector de la manguera de entrada de la calefacción desconectado con una bolsa de plástico para evitar que se dañe o ensucie.

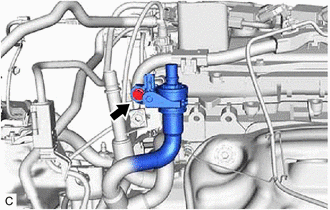

(f) Extraiga el perno para desconectar el subconjunto de la tubería de derivación de agua No 2.

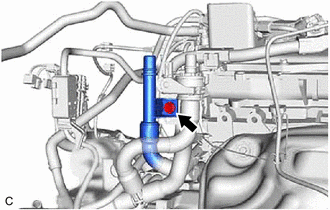

(g) Extraiga el perno para desconectar la válvula de cierre de caudal (conjunto de la manguera de derivación de agua).

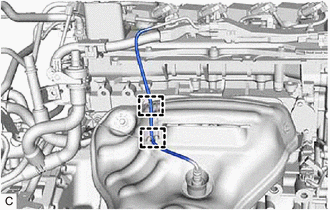

(h) Desenganche las 2 abrazaderas y desconecte el mazo de cables.

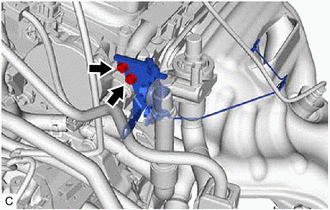

(i) Extraiga los 2 pernos y el soporte de la abrazadera de la manguera de agua.

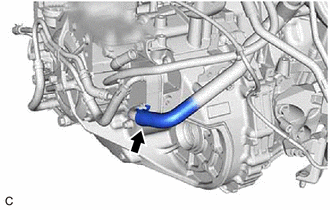

(j) Deslice el clip y desconecte la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) del subconjunto de salida de derivación de agua.

OBSERVACIÓN:

Utilice un recipiente para recoger el refrigerante del motor que salga de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) y el subconjunto de salida de derivación de agua.

(k) Deslice el clip y desconecte la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) del enfriador de aceite de la transmisión.

OBSERVACIÓN:

Utilice un recipiente para recoger el refrigerante del motor que salga de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) y el enfriador de aceite de la transmisión.

Componentes
