INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO

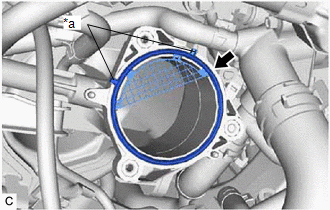

1. INSTALE LA JUNTA DEL CUERPO DE LA MARIPOSA
(a) Instale una nueva junta del cuerpo de la mariposa en el colector de admision con los salientes de la junta del cuerpo de la mariposa orientados como se muestra en la ilustracion. |
|
2. INSTALE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR
OBSERVACION:
Lleve a cabo la "Inspection After Repair" tras sustituir el conjunto del cuerpo de la mariposa con motor.
Haga clic aqui

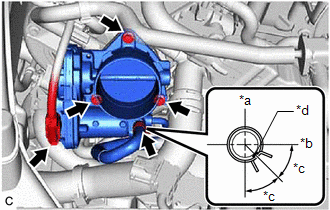

(a) Conecte la manguera de derivacion de agua No. 5 al conjunto del cuerpo de la mariposa con motor y deslice el clip para fijarla. AVISO:
|
|
(b) Utilice una llave de cubo de 8 mm para colocar el conjunto del cuerpo de la mariposa con motor en el colector de admision con los 3 pernos. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} |
|

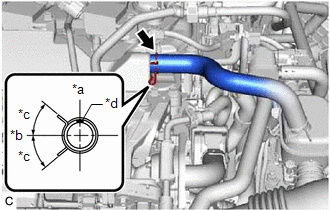

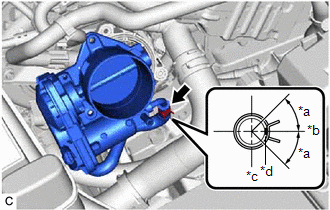

(c) Conecte la manguera de derivacion de agua No. 6 al conjunto del cuerpo de la mariposa con motor y deslice el clip para fijarla.
AVISO:
Asegurese de colocar el clip como se muestra en la ilustracion.
(d) Conecte el conector del conjunto del cuerpo de la mariposa con motor.
3. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

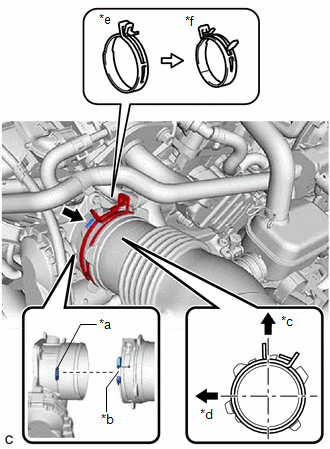

(a) Instale la tapa del depurador de aire con la manguera del depurador de aire al conjunto del cuerpo de la mariposa con motor y desbloquee el clip de la manguera para fijarla como se muestra en la ilustracion. AVISO: Alinee la muesca de la manguera del depurador de aire con el saliente del conjunto del cuerpo de la mariposa con motor. |
|
(b) Enganche las 2 guias y coloque el subconjunto de la tapa del depurador de aire en el subconjunto de la caja del depurador de aire.
(c) Enganche las 2 abrazaderas de la tapa del depurador de aire.
(d) Conecte la manguera de ventilacion No. 2 al subconjunto de la tapa de la culata, y deslice el clip para fijarla. AVISO: Asegurese de colocar el clip como se muestra en la ilustracion. |
|
(e) Conecte la manguera de vacio a la manguera del depurador de aire.
(f) Enganche las 2 abrazaderas del mazo de cables.
(g) Conecte el conector del subconjunto del medidor del caudal de masa de aire.
4. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR NO. 1
Haga clic aqui
5. ANADA REFRIGERANTE DE MOTOR
Haga clic aqui
6. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE
Haga clic aqui
7. LLEVE A CABO LA INICIALIZACION
AVISO:
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Borre los DTC.
Powertrain > Engine > Clear DTCs(e) Lleve a cabo la "Inspection After Repair".
Haga clic aqui
(f) Arranque el motor y asegurese de que el MIL no se enciende. Despues de calentar el motor, compruebe que el regimen de ralenti se encuentre dentro del rango especificado cuando el interruptor del A/C esta apagado.
Regimen de ralenti estandar:
De 600 a 700 rpm
AVISO:
(g) Entre a los siguientes menus: Powertrain / Engine / Data List / Throttle Position Sensor No. 1 Voltage %.
Powertrain > Engine > Data List
Pantalla del tester |
---|
Throttle Position Sensor No.1 Voltage % |
(h) Segun la pantalla del Techstream, lea la lista de datos mientras pisa a fondo el pedal del acelerador y compruebe si el valor es superior a 60 %.
(i) Lleve a cabo una prueba en carretera y asegurese de que no haya anomalias.
