EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo A)
(a) Coloque cinta protectora en las áreas indicadas en la ilustración.
 |
Cinta protectora |
 |
Mueva en esta dirección. |

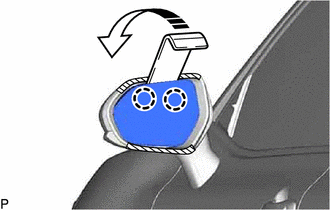

(b) Presione la parte superior de la superficie del espejo e inclínela.
(c) Desenganche los 2 ganchos de la parte inferior del espejo exterior con un extractor de molduras, tal y como se muestra en la ilustración.
AVISO:
No presione el espejo exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el accionador.

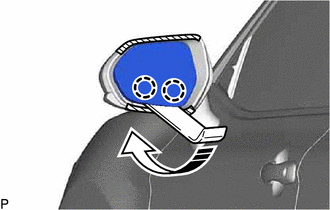

(d) Presione la parte inferior de la superficie del espejo e inclínela.
(e) Sin sistema de control de punto ciego:
(1) Desenganche las 2 garras de la parte superior del espejo retrovisor exterior con un extractor de molduras, tal y como se muestra en la ilustración, para extraer el espejo retrovisor exterior.
AVISO:
No presione el espejo exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el accionador.
|
|
Mueva en esta dirección. |
(f) Con sistema de control de punto ciego:

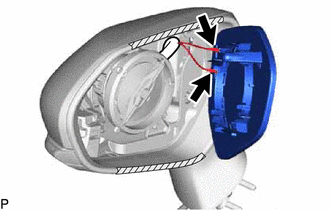

(1) Desenganche los 2 ganchos de la parte superior del espejo exterior con un extractor de molduras, tal y como se muestra en la ilustración.
|
|
Mueva en esta dirección. |
AVISO:
No presione el espejo exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el accionador.

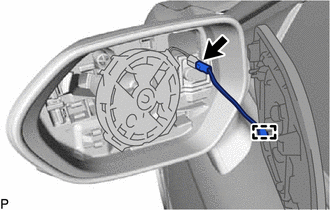

| (2) Desconecte el conector. |
|

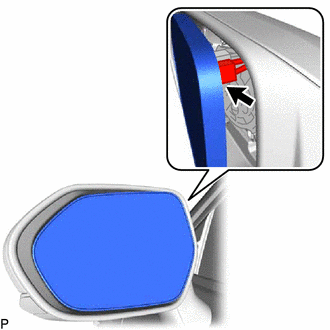

(3) Desenganche el gancho como se muestra en la ilustración.
|
|
Empuje en esta dirección |

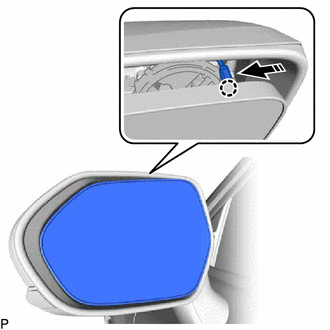

| (4) Desenganche la abrazadera. |
|
(5) Desconecte el conector y retire el espejo exterior.
2. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo B)
|
|
Cinta protectora |
|
|
Mueva en esta dirección. |
(a) Coloque cinta protectora en las áreas indicadas en la ilustración.
(b) Presione la parte superior de la superficie del espejo e inclínela.
(c) Desenganche los 2 ganchos de la parte inferior del espejo exterior con un extractor de molduras, tal y como se muestra en la ilustración.
AVISO:
No presione el espejo exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el accionador.
(d) Presione la parte inferior de la superficie del espejo e inclínela.
(e) Desenganche los 2 ganchos de la parte superior del espejo exterior con un extractor de molduras, tal y como se muestra en la ilustración.
AVISO:
No presione el espejo exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el accionador.
|
|
Mueva en esta dirección. |
| (f) Desconecte los 2 conectores y extraiga el espejo exterior. |
|
