INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL TAPÓN DEL ORIFICIO

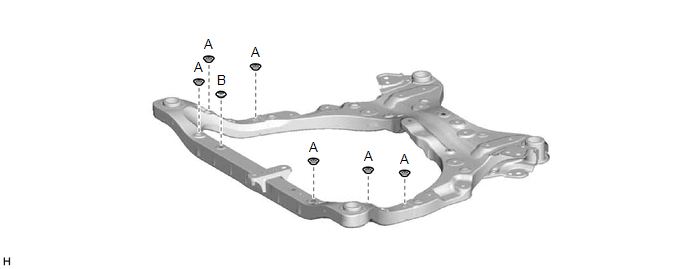

(a) Coloque los 7 tapones del orificio en el conjunto del bastidor delantero.

OBSERVACIÓN:

El tapón del orificio puede tener 2 formas diferentes.

2. COLOQUE EL ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DEL CUERPO DE MONTAJE DE LA SUSPENSIÓN DELANTERA

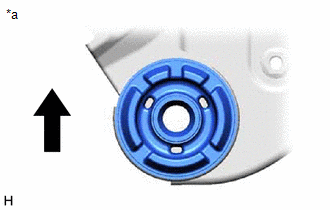

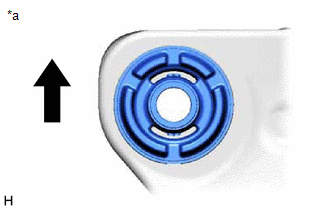

(a) Alinee un nuevo elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera tal y como se muestra en la ilustración y colóquelo en el conjunto del bastidor delantero.

*a	Vista desde debajo
	Parte delantera del vehículo

AVISO:

• Posicione el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera en la dirección correcta.
• No aplique lubricante en el manguito exterior del elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera.

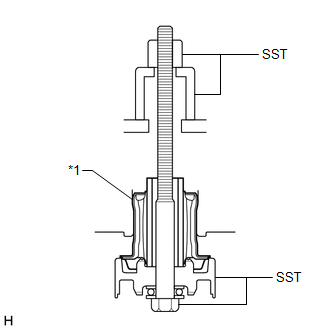

(b) Coloque la SST como se indica en la ilustración. SST: SST (09570-24011) SST: 09830-10010 09830-01010 09830-01020 09830-01040 09830-01060 AVISO: Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

*1 Elemento amortiguador trasero izquierdo de montaje del cuerpo del miembro de la suspensión delantera

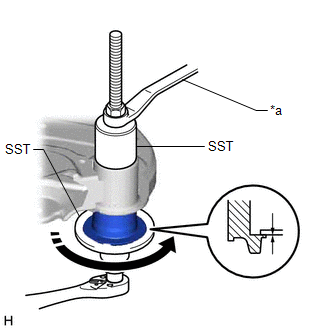

(c) Utilice la SST para instalar el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera como muestra la ilustración.

*a	Sujetar
	Girar

AVISO:

Compruebe que no haya un espacio libre entre el conjunto del bastidor delantero y el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera.

3. COLOQUE EL ELEMENTO AMORTIGUADOR TRASERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Alinee un nuevo elemento amortiguador trasero de montaje del cuerpo del elemento de la suspensión delantera tal y como se muestra en la ilustración y colóquelo en el conjunto del bastidor delantero.

*a	Vista desde debajo
	Parte delantera del vehículo

AVISO:

• Posicione el elemento amortiguador trasero de montaje del cuerpo del elemento de la suspensión delantera en la dirección correcta.
• No aplique lubricante en el manguito exterior del elemento amortiguador trasero de montaje del cuerpo del elemento de la suspensión delantera.

(b) Instale la SST siguiendo el mismo procedimiento que con el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera.

SST: SST (09570-24011)

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01060

AVISO:

Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

(c) Con la ayuda de la SST, instale el elemento amortiguador trasero de montaje del cuerpo del elemento de la suspensión delantera.

AVISO:

Compruebe que no haya espacio libre entre el conjunto del bastidor delantero y el elemento amortiguador trasero de montaje del cuerpo del elemento de la suspensión delantera.

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento que para el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera.

4. COLOQUE EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA (lado izquierdo)

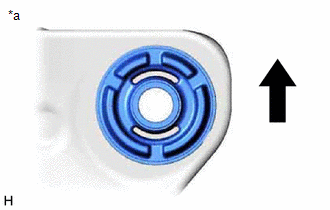

(a) Alinee un nuevo elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera tal y como se muestra en la ilustración y colóquelo en el conjunto del bastidor delantero.

*a	Vista desde debajo
	Parte delantera del vehículo

AVISO:

• Posicione el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera en la dirección correcta.
• No aplique lubricante en el manguito exterior del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera.

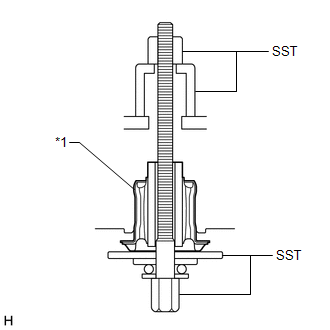

(b) Coloque la SST como se indica en la ilustración. SST: 09830-10010 09830-01010 09830-01020 09830-01030 09830-01060 AVISO: Asegúrese de colocar la SST (09830-01030) en la dirección correcta. Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

*1 Elemento amortiguador delantero del cuerpo del montaje de la suspensión delantera

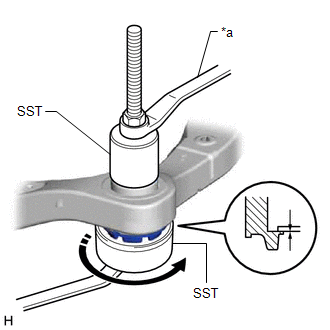

(c) Utilice la SST para instalar el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera como muestra la ilustración.

*a	Sujetar
	Girar

AVISO:

Compruebe que no haya espacio libre entre el conjunto del bastidor delantero y el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera.

5. INSTALE EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA (lado derecho)

(a) Alinee un nuevo elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera tal y como se muestra en la ilustración y colóquelo en el conjunto del bastidor delantero.

*a	Vista desde debajo
	Parte delantera del vehículo

AVISO:

• Posicione el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera en la dirección correcta.
• No aplique lubricante en el manguito exterior del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera.

(b) Instale la SST siguiendo el mismo procedimiento que en el lado izquierdo.

SST: 09830-10010

09830-01010

09830-01020

09830-01030

09830-01060

AVISO:

• Asegúrese de colocar la SST (09830-01030) en la dirección correcta.
• Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

(c) Utilice la SST para instalar el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera.

AVISO:

Compruebe que no haya espacio libre entre el conjunto del bastidor delantero y el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera.

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.

6. COLOQUE EL TOPE TRASERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Instale los 2 topes de montaje traseros del cuerpo del elemento de la suspensión delantera en el conjunto del bastidor delantero.

7. COLOQUE EL TOPE DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Instale los 2 topes de montaje delanteros del cuerpo del elemento de la suspensión delantera en el conjunto del bastidor delantero.

8. INSTALE EL AMORTIGUADOR DINÁMICO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Instale el amortiguador dinámico del elemento de la suspensión delantera en el conjunto del bastidor delantero con los 2 pernos.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

9. COLOQUE EL SOPORTE DEL TUBO DE ESCAPE NO. 2

(a) Coloque el soporte de apoyo del tubo de escape No. 2 en el conjunto del bastidor delantero con los 2 pernos.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

10. INSTALE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO No. 1 DE LA SUSPENSIÓN DELANTERA

(a) En el subconjunto del brazo inferior de la suspensión delantera No. 1, coloque el tope del casquillo del brazo delantero inferior.

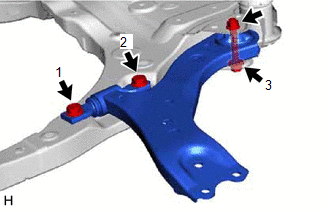

(b) Instale el subconjunto del brazo inferior de la suspensión delantera No. 1 en el conjunto del bastidor delantero con los 3 pernos y la tuerca en el orden indicado en la ilustración. Torque: Perno (1), (2) : 200 N·m {2039 kgf·cm, 148 ft·lbf} Perno (3) : 135 N·m {1377 kgf·cm, 100 ft·lbf} AVISO: No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

11. INSTALE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA No. 1

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.

12. INSTALE EL CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN

Haga clic aquí

13. INSTALE LA BARRA ESTABILIZADORA DELANTERA CON SOPORTE

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

14. COLOQUE EL CONJUNTO DEL BASTIDOR DELANTERO

(a) Instale el aislante de montaje trasero del motor en el conjunto del bastidor delantero con las 4 tuercas.

Torque:

72 N·m {734 kgf·cm, 53 ft·lbf}

(b) Instale el aislante de montaje delantero del motor en el conjunto del bastidor delantero con las 3 tuercas.

Torque:

72 N·m {734 kgf·cm, 53 ft·lbf}

15. CONECTE EL MAZO DE CABLES

Haga clic aquí

16. INSTALE EL AISLANTE TÉRMICO DEL ENGRANAJE DE DIRECCIÓN (para A25A-FKS)

Haga clic aquí

17. COLOQUE EL CONJUNTO DEL MOTOR CON EL TRANSEJE

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí
