EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS

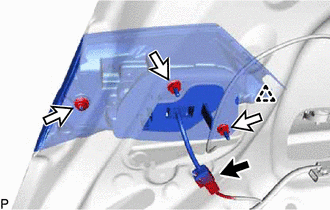

(a) Para la luz de marcha atrás tipo bombilla:
| (1) Desconecte el conector. |
|
(2) Extraiga las 3 tuercas.
(3) Desenganche el clip y extraiga el conjunto de las luces traseras.

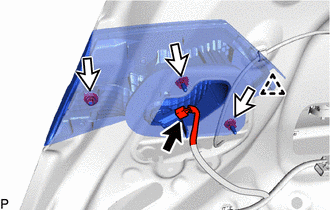

(b) Para la luz de marcha atrás tipo LED:
| (1) Desconecte el conector. |
|
(2) Extraiga las 3 tuercas.
(3) Desenganche el clip y extraiga el conjunto de las luces traseras.
Componentes
DesmontajeInspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO OBSERVACIÓN:
Si ejecuta las utilidades con el GTS, podrá accionar los relés, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspección funcional no intru ...
Terminales De La Ecu
TERMINALES DE LA ECU
No. de terminal (Simbolo)
Color del cableado Descripcion del terminal
Condicion Condicion Especificada
K140-1 (+B) - K140-20 (E)
B - W-B Fuente de alimentacion (+B)
Siempre De 11 a 14 V
K140-3 (SIG-) - K140-20 (E)
GR - W-B Ma ...
