INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DE LAS LUCES DE CARRETERA AUTOMÁTICAS
|

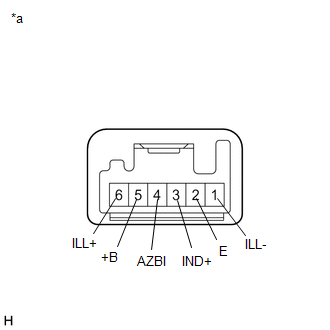

*a | Componente sin mazo de cables conectado (Interruptor automático de las luces de carretera) |
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
5 (+) - 2 (E) | No se ha pulsado el interruptor automático de las luces de carretera |
10 kΩ o superior |
|
Se ha pulsado el interruptor automático de las luces de carretera |
Inferior a 1 Ω |
Si el resultado no es el especificado, sustituya el interruptor automático de las luces de carretera.
(b) Inspección de la iluminación
(1) Aplique tensión de la batería al interruptor de las luces de carretera automáticas y compruebe si el interruptor se enciende.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo (+) de la batería → Terminal 6 (ILL+) Terminal negativo (-) de la batería → Terminal 1 (ILL-) |
Se enciende |
Si el resultado no es el especificado, sustituya el interruptor automático de las luces de carretera.
(c) Inspección del indicado
(1) Aplique tensión de la batería al interruptor de las luces de carretera automáticas y compruebe si el indicador se enciende.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) →Terminal 3 (IND+) Terminal negativo de la batería (-) → Terminal 4 (AZBI) |
Se enciende |
Si el resultado no es el especificado, sustituya el interruptor automático de las luces de carretera.
