EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Asegúrese de sujetar el brazo del limpiaparabrisas delantero mientras lo levanta, ya que elevar el limpiaparabrisas delantero con la escobilla puede dañar o deformar la escobilla del limpiaparabrisas delantero.
PROCEDIMIENTO
1. EXTRAIGA EL TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO

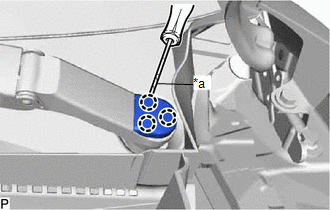

(a) Con un destornillador, desenganche las 3 garras para extraer la tapa del cabezal del brazo del limpiaparabrisas delantero. OBSERVACIÓN:
|
|
2. EXTRAIGA EL CONJUNTO IZQUIERDO DEL BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DELANTERO
(a) Extraiga la tuerca y el conjunto del brazo y de la rasqueta del limpiaparabrisas izquierdo delantero. |
|
3. EXTRAIGA EL CONJUNTO DERECHO DEL BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DELANTERO
(a) Extraiga la tuerca y el conjunto del brazo y de la rasqueta del limpiaparabrisas derecho delantero. |
|

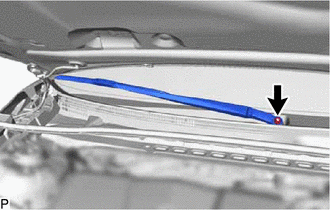

4. EXTRAIGA EL SELLO DE LA ALETA DELANTERA IZQUIERDA DEL CUBRETABLEROS

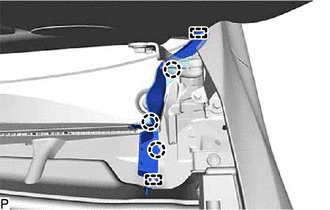

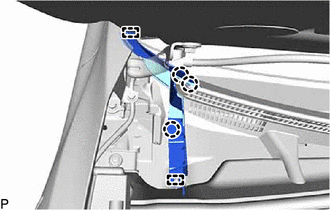

(a) Desenganche las 3 garras y las 2 guías para extraer el sello de la aleta delantera al cubretableros izquierdo. |
|
5. EXTRAIGA EL SELLO DE LA ALETA DELANTERA DERECHA DEL CUBRETABLEROS
(a) Desenganche las 3 garras y las 2 guías para extraer el sello de la aleta delantera al cubretableros derecho.
6. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS
AVISO:
Para evitar que se produzcan daños en el cristal del parabrisas, retire las partículas extrañas (arena, polvo, etc.) de alrededor de las superficies de contacto del subconjunto de la rejilla de ventilación del panel superior del cubretableros y el parabrisas.

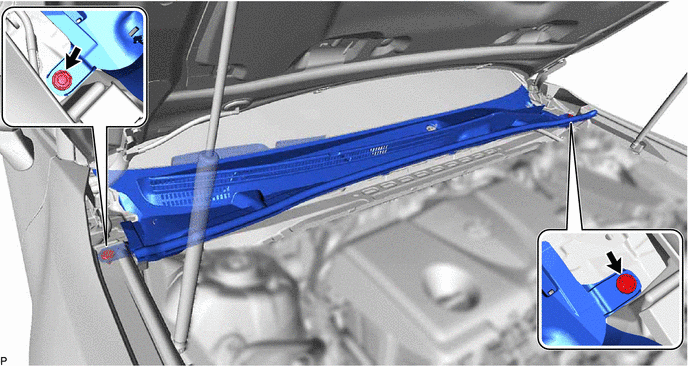

(a) Extraiga los 2 clips.
(b) Cierre el subconjunto del capó.

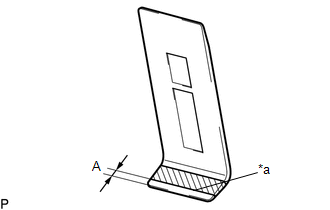

(c) Aplique cinta protectora en un extractor de molduras como se muestra en la ilustración.
*a | Borde de la cinta protectora |
![]() |
Cinta protectora |
Tamaño estándar:
Dimensión | Dimensión |
---|---|
A | 4.0 mm (0.157 pulg.) |

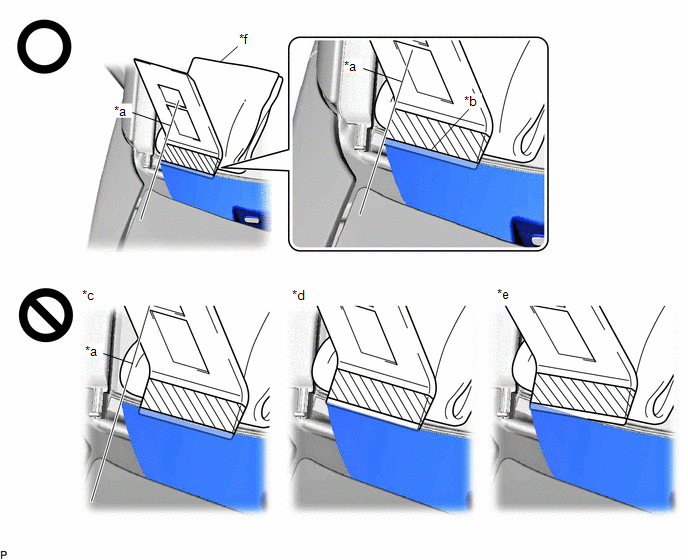

(d) Inserte el extractor de molduras en la posición inicial hasta que el borde de la cinta protectora esté alineado con el subconjunto de la rejilla de ventilación del panel superior del cubretableros como se muestra en la ilustración.
*a | Posición inicial: Subconjunto de la rejilla de ventilación del panel superior del cubretableros y extractor de molduras alineados |
*b | Insertado hasta el borde de la cinta protectora |
*c | No insertado en la posición inicial |
*d | No insertado hasta el borde de la cinta protectora |
*e | No insertado de forma recta |
*f | Paño o similar |
![]() |
Cinta protectora | - |
- |
AVISO:

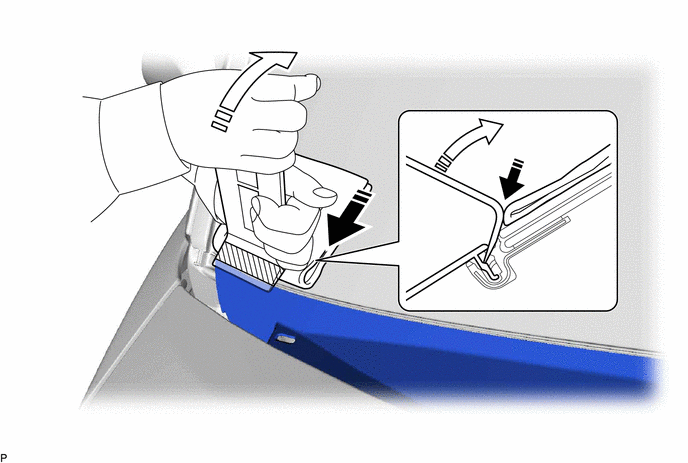

(e) Mientras empuja el extractor de molduras en la dirección indicada por la flecha (A), empújelo en la dirección indicada por la flecha (B) y desenganche el subconjunto de la rejilla de ventilación del panel superior del cubretableros.
![]() |
Empuje en esta dirección (A) |
![]() |
Empuje en esta dirección (B) |

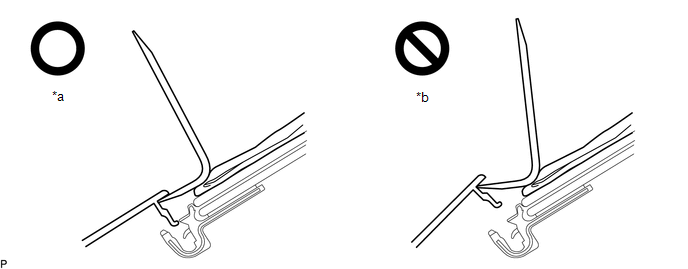

AVISO:
*a |
Palanca necesaria para desengancharlo |
*b |
Palanca excesiva |

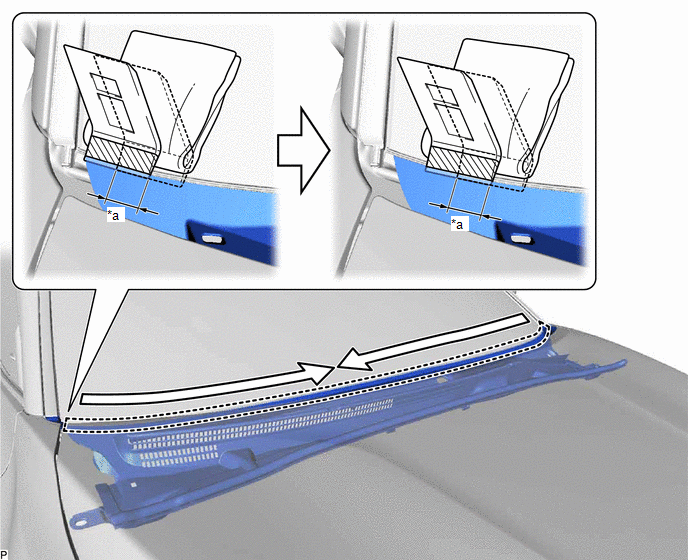

(f) Utilice el extractor de molduras para hacer palanca repetidamente y levantar el subconjunto de la rejilla de ventilación del panel superior del cubretableros mientras mueve gradualmente el extractor de molduras lateralmente hasta la mitad de su ancho hacia el centro del vehículo y, a continuación, repita el procedimiento desde el otro lado del vehículo como se muestra en la ilustración para desenganchar el subconjunto de la rejilla de ventilación del panel superior del cubretableros del cristal del parabrisas.
*a | Mitad del ancho del extractor de molduras |
- | - |
![]() |
Orden de extracción | - |
- |
AVISO:
(g) Abra el subconjunto del capó.

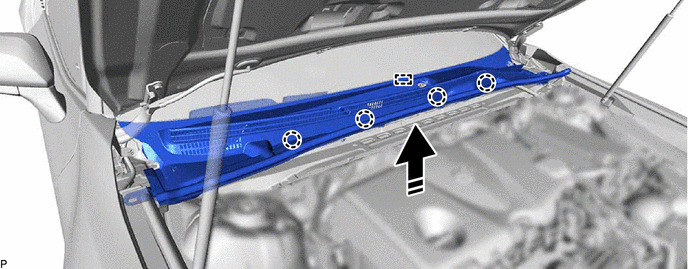

(h) Desenganche las 4 mordazas y la guía como se muestra en la ilustración.
![]() |
Extraiga en esta dirección |
- | - |
(i) Tire del lado del pasajero del subconjunto de la rejilla de ventilación superior del cubretableros tal y como se muestra en la ilustración.
![]() |
Extraiga en esta dirección |
- | - |

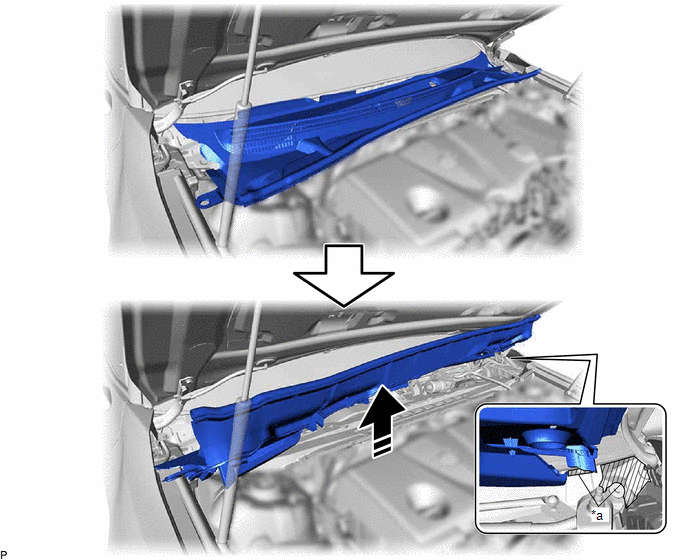

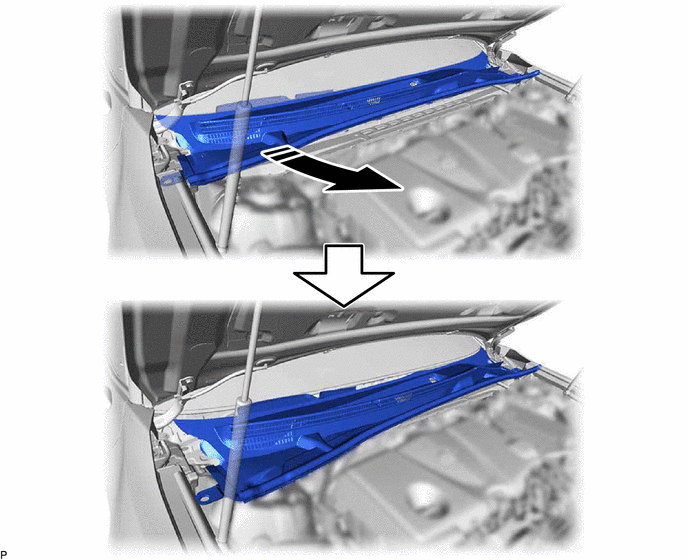

(j) Levante la parte delantera del subconjunto de la rejilla de ventilación superior del cubretableros tal y como se muestra en la ilustración.
*a | Carrocería del vehículo |
- | - |
![]() |
Extraer en esta dirección |
- | - |
AVISO:
Asegúrese de que el subconjunto de la rejilla de ventilación superior del cubretableros no entre en contacto con la carrocería del vehículo, ya que podría dañarse.

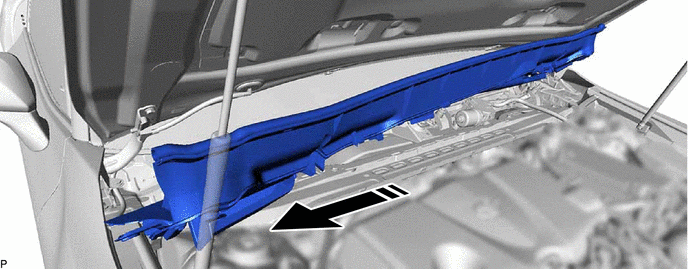

(k) Extraiga el subconjunto de la rejilla de ventilación superior del cubretableros tal y como se muestra en la ilustración.
![]() |
Extraiga en esta dirección |
- | - |
7. RETIRE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

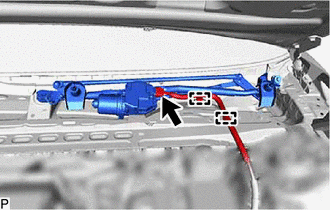

(a) Desenganche las 2 abrazaderas. |
|
(b) Desconecte el conector.

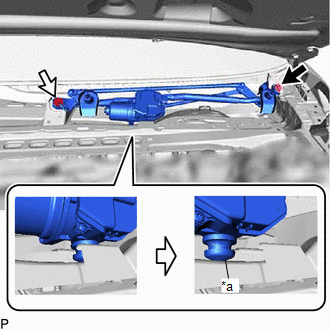

(c) Extraiga el perno (A).
*a | Ojal del motor |
![]() |
Perno (A) |
![]() |
Perno (B) |
(d) Extraiga el perno (B).
OBSERVACIÓN:
Extraiga el perno (B) y el conjunto del motor y varillaje del limpiaparabrisas como un solo conjunto.
(e) Desenganche el ojal del motor como se muestra en la ilustración y extraiga el conjunto de motor y varillaje del limpiaparabrisas.
AVISO:
Tenga cuidado de no dañar el parabrisas cuando extraiga el conjunto del motor y varillaje del limpiaparabrisas.
8. EXTRAIGA EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

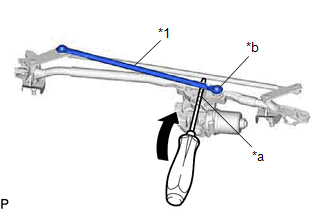

(a) Con un destornillador separe el varillaje del limpiaparabrisas No. 1 del pivote del conjunto del motor del limpiaparabrisas como se muestra en la ilustración. OBSERVACIÓN: Envuelva con cinta la punta del destornillador antes de utilizarlo. |
|

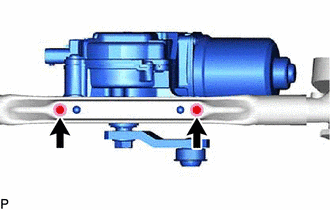

(b) Utilice una llave de cubo "TORX" T30 para retirar los 2 pernos y el conjunto del motor del limpiaparabrisas del conjunto del varillaje del limpiaparabrisas. |
|
