Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí.

2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS

Haga clic aquí

3. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

4. EXTRAIGA LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 2

Haga clic aquí

7. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

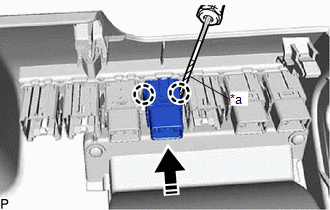

(a) Desenganche los 2 ganchos con un destornillador con la punta envuelta en cinta protectora y extraiga el conjunto del interruptor de apertura de la puerta del compartimiento de equipajes como se muestra en la ilustración.

*a

Cinta protectora

Extraer en esta dirección

Componentes
COMPONENTES ILUSTRACIÓN *1 SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS *2 BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA ...

InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (a) Compruebe el interruptor. (1) Mida la resistencia según los val ...

LEER SIGUIENTE:

Los interruptores del panel no funcionan
PRECAUCION / AVISO / OBSERVACION AVISO: Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion del Sistema de Navegacion. Haga clic aqui ...

COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION / AVISO / OBSERVACION OBSERVACION: Utilice el siguiente procedimiento para localizar las averias del sistema de supervision de vista panoramico. *: Utilice el Techstream. PROCEDIMIENTO 1. VEHICULO LLEVADO AL TALLER SIGUIENTE 2. MIDA L ...

UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *A Con rueda de repuesto de tamaño normal - - *1 RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS *2 VÁLVULA Y TRANSMISOR DE ADVERTENCIA DE PRESIÓN DE LOS NEUMÁTICOS ILUSTRACIÓN *1 CONJUNT ...
