INSPECCIÓN
PROCEDIMIENTO

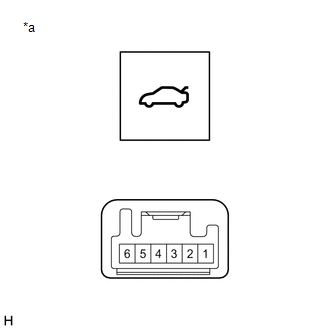

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
| (a) Compruebe el interruptor. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, sustituya el conjunto del interruptor de apertura de la puerta del compartimiento de equipajes. |
|
(b) Compruebe la iluminación del interruptor.
(1) Aplique tensión de la batería al conector del interruptor y compruebe que se encienda el conjunto del interruptor de apertura de la puerta del compartimiento de equipajes.
OK:
|
Conexión de la batería | Condición especificada |
|---|---|
|
Terminal positivo (+) de la batería → Terminal 6 Terminal negativo (-) de la batería → Terminal 1 |
La luz se enciende |
Si el resultado no es el especificado, sustituya el conjunto del interruptor de apertura de la puerta del compartimiento de equipajes.
ExtracciÓn
InstalaciÓnExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. EXTRAIGA EL SELLO DE LA ALETA DELANTERA AL CUBRETABLEROS
