Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del conjunto del cable del freno de estacionamiento No. 3.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

*: Cuando se realice el aprendizaje con el Techstream.

Haga clic aquí

Desconecte el cable del terminal negativo de la batería

Realice la calibración a cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Sistema de freno de asistencia al estacionamiento*1

Memorice el punto neutro del ángulo de la dirección.

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Extracción/instalación del asiento del pasajero delantero

Calibración del punto cero (sistema de clasificación de ocupantes)

  • Sistema de clasificación de ocupantes
  • Indicador ON/OFF del airbag del pasajero
  • Sistema de airbag (lado del pasajero delantero)
  • Sistema de aviso del cinturón de seguridad (pasajero delantero)

  • Sustitución del sensor de la relación aire-combustible
  • La fuga de gas del sistema de escape está reparada

Inspección posterior a la reparación

  • Ralentí deficiente, etc.
  • Función de arranque del motor, etc.

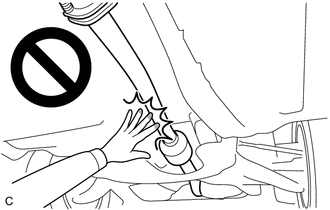

ADVERTENCIA:

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.

OBSERVACIÓN:

Utilice el mismo procedimiento para los conjuntos de cable del freno de estacionamiento No. 2 y No. 3.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

para asiento eléctrico: Haga clic aquí

para asiento manual: Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

para asiento eléctrico: Haga clic aquí

para asiento manual: Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

6. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí.

7. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

9. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

10. SAQUE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

11. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

12. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

Haga clic aquí

13. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento del lado izquierdo.

14. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN DERECHA DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2

Haga clic aquí

16. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

19. EXTRAIGA EL EMBELLECEDOR DERECHO DEL MONTANTE CENTRAL INFERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. EXTRAIGA EL PEDAL DEL ACELERADOR

Haga clic aquí

21. DESCONECTE EL CONJUNTO DE LA MOQUETA DEL PISO DELANTERO

Haga clic aquí

22. EXTRAIGA EL CONDUCTO N° 1 DE LA CAJA DE LA CONSOLA (para tipo doble)

Haga clic aquí

23. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

Haga clic aquí

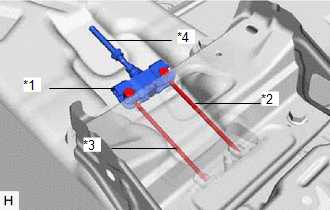

24. EXTRAIGA EL SUBCONJUNTO DE LA VARILLA DE TRACCIÓN DEL FRENO DE ESTACIONAMIENTO N° 1 (para tipo A)

(a) Separe el conjunto del cable del freno de estacionamiento No. 3 del ecualizador de dicho freno.

*1

Ecualizador del freno de estacionamiento

*2

Conjunto del cable del freno de estacionamiento No. 2

*3

Conjunto del cable del freno de estacionamiento No. 3

*4

Subconjunto de la varilla de tracción del freno de estacionamiento n° 1

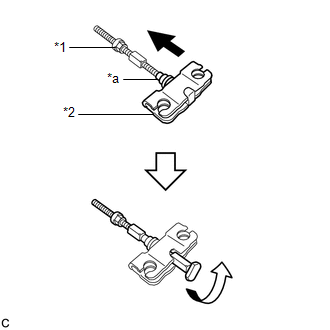

(b) Separe el conjunto del cable n° 2 del freno de estacionamiento para retirar el compensador de dicho freno.

(c) Deslice la funda de goma y el compensador del freno de estacionamiento.

*1

Subconjunto de la varilla de tracción del freno de estacionamiento n° 1

*2

Ecualizador del freno de estacionamiento

*a

Funda de goma

(d) Extraiga el subconjunto de la varilla de tracción del freno de estacionamiento n° 1 del ecualizador de dicho freno.

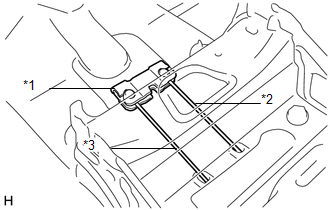

25. EXTRAIGA EL COMPENSADOR DEL FRENO DE ESTACIONAMIENTO (para tipo B)

(a) Separe el conjunto del cable del freno de estacionamiento No. 3 del ecualizador de dicho freno.

*1

Ecualizador del freno de estacionamiento

*2

Conjunto del cable del freno de estacionamiento No. 2

*3

Conjunto del cable del freno de estacionamiento No. 3

(b) Separe el conjunto del cable n° 2 del freno de estacionamiento para retirar el compensador de dicho freno.

26. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2 (para el lado izquierdo)

Haga clic aquí

27. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 1 (para el lado derecho)

Haga clic aquí

28. EXTRAIGA EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)

Haga clic aquí

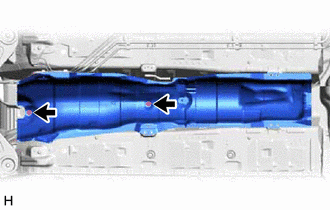

29. QUITE EL AISLANTE TÉRMICO INFERIOR DEL PISO DELANTERO NO. 1

(a) Extraiga las 2 tuercas y el aislante térmico inferior del piso delantero No. 1 de la carrocería del vehículo.

30. EXTRAIGA LA PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

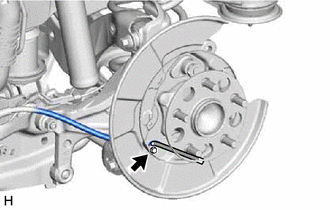

31. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

(a) Quite el perno y desconecte de la placa de apoyo el conjunto n° 3 del cable del freno de estacionamiento.

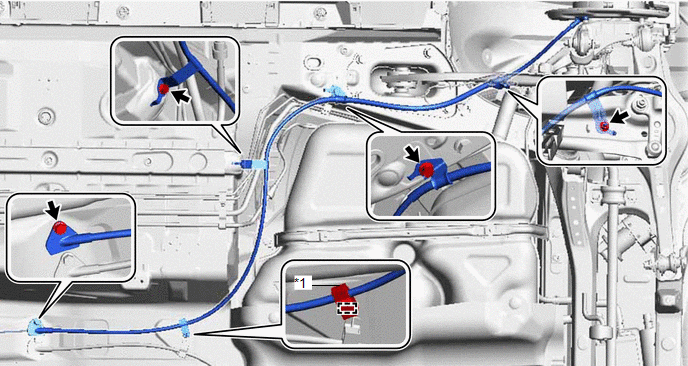

32. EXTRAIGA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 3

(a) Extraiga los 3 pernos y la tuerca, desenganche la abrazadera y extraiga el conjunto del cable del freno de estacionamiento n° 3.

*1

Abrazadera del cable del freno de estacionamiento n° 1

-

-

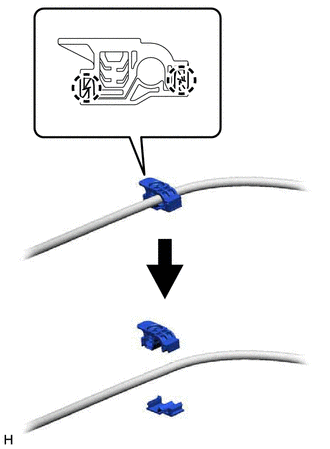

33. EXTRAIGA LA ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

(a) Desenganche las 2 garras y extraiga la abrazadera del cable del freno de estacionamiento No. 1 del conjunto del freno de estacionamiento No. 3.
