EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion o instalacion del conjunto del cinturon de seguridad exterior del asiento delantero.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui
OBSERVACION:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
ADVERTENCIA:
3. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA
Haga clic aqui
4. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
(a) Desconecte la banda protectora de guarnicion de la abertura de la puerta delantera.
5. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA
Haga clic aqui
6. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA
(a) Desconecte la banda protectora de guarnicion de la abertura de la puerta trasera.
7. EXTRAIGA LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURON DE CADERA

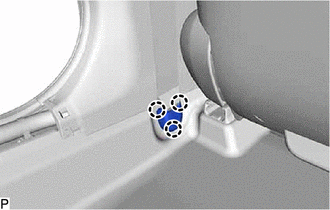

(a) Desenganche las 3 garras para extraer la cubierta del anclaje exterior del cinturon de cadera. | |
8. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

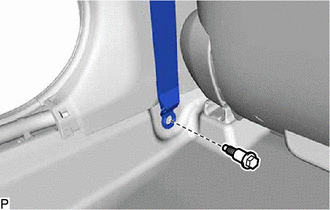

(a) Extraiga el perno para desconectar el anclaje del piso del conjunto del cinturon de seguridad exterior del asiento delantero. | |
9. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL
Haga clic aqui
10. EXTRAIGA EL EMBELLECEDOR SUPERIOR DEL MONTANTE CENTRAL
Haga clic aqui
11. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

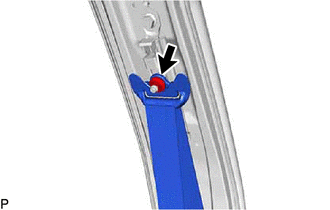

(a) Extraiga la tuerca y desconecte en anclaje del hombro del conjunto del cinturon exterior del asiento delantero. | |

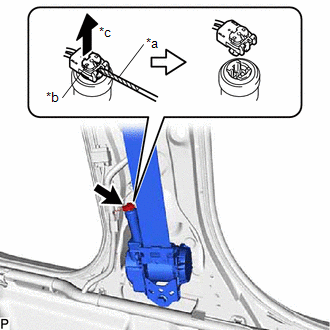

(b) Utilice un destornillador para sacar el boton de bloqueo tal como se muestra en la ilustracion y liberar el bloqueo, y desenchufe el conector del pretensor. OBSERVACION: Envuelva con cinta la punta del destornillador antes de utilizarlo. |
|
(c) Extraiga los 2 pernos. | |

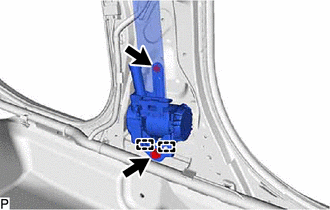

(d) Desenganche las 2 guias y extraiga el conjunto del cinturon de seguridad exterior del asiento delantero.
12. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ANCLAJE DEL CINTURON DE SEGURIDAD DE HOMBRO DELANTERO
(a) Extraiga los 2 pernos. | |

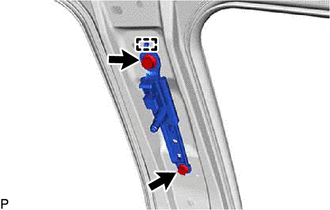

(b) Desenganche la guia para extraer el conjunto del dispositivo de ajuste del anclaje del cinturon de hombro delantero.
