EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestra los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben llevar a cabo después de extraer, instalar o sustituir piezas durante la extracción/instalación del conjunto del servofreno.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Asegúrese de liberar el vacío del conjunto del servofreno antes de extraer el subconjunto del cilindro maestro del freno del conjunto del servofreno.
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí .gif)
2. EXTRAIGA EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLERO
Haga clic aquí
5. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSIÓN DELANTERA
Haga clic aquí
6. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR N° 1 (para A25A-FKS)
Haga clic aquí
7. QUITE EL CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para A25A-FKS)
Haga clic aquí
8. QUITE EL CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2GR-FKS)
Haga clic aquí
9. EXTRAIGA EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

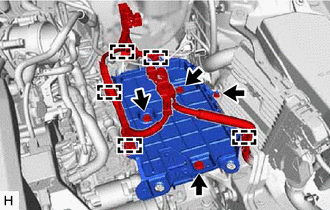

(a) Para A25A-FKS:
| (1) Desenganche las 4 abrazaderas del subconjunto de la abrazadera de la batería. |
|
(2) Extraiga los 3 pernos, la tuerca y el subconjunto de la abrazadera de la batería.

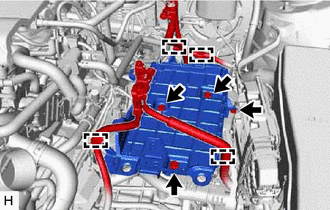

(b) Para 2GR-FKS:
| (1) Desenganche las 5 abrazaderas del subconjunto de la abrazadera de la batería. |
|
(2) Extraiga los 3 pernos, la tuerca y el subconjunto de la abrazadera de la batería.

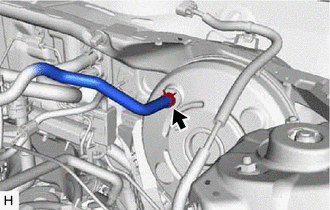

10. DESCONECTE LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN
| (a) Deslice el clip y desconecte la manguera de la unión a la válvula de retención del conjunto del servofreno. |
|

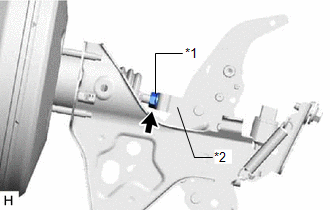

11. AFLOJE LA CONTRATUERCA
| (a) Afloje la contratuerca de la horquilla de la varilla de empuje del cilindro maestro del freno. |
|
12. EXTRAIGA EL PASADOR DE LA VARILLA DE EMPUJE
Haga clic aquí
13. EXTRAIGA EL CONJUNTO DEL SERVOFRENO

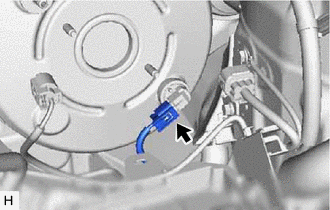

| (a) Desconecte el conector del conjunto del interruptor de advertencia de vacío. |
|

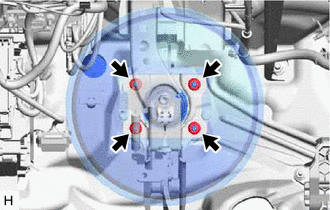

| (b) Quite las 4 tuercas y pulse el conjunto del servofreno hacia el compartimiento del motor. AVISO: No aplique demasiada fuerza en los latiguillos del freno. |
|
(c) Extraiga la horquilla de la varilla de empuje del cilindro maestro del freno y la contratuerca del conjunto del servofreno.
(d) Extraiga el conjunto del servofreno de la carrocería del vehículo.
AVISO:
No aplique demasiada fuerza en los latiguillos del freno.
14. EXTRAIGA LA JUNTA DEL SERVOFRENO
