EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí. .gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
4. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
5. EXTRAIGA LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 2
Haga clic aquí
7. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ
Haga clic aquí
8. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí.
9. EXTRAIGA EL INTERRUPTOR VSC OFF

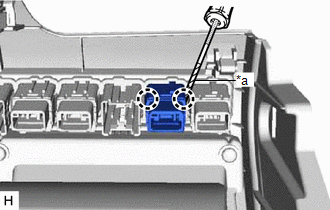

| (a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 2 garras y extraer el interruptor VSC OFF del subconjunto del panel de instrumentos No. 1. |
|
Componentes
InspecciÓnInstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL INTERRUPTOR DEL MOTOR
(a) Enganche las 2 garras e instale el interruptor del motor en conjunto de la moldura de acabado inferior del panel de instrumentos.
2. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL SOPORTE DEL DIFERENCIAL TRASERO
(a) Instale el soporte del diferencial trasero en el conjunto del soporte del diferencial trasero con 4 pernos nuevos.
Torque: 72 N·m {734 kgf·cm, 53 ft·lbf} 2. INSTALE EL SOPORTE DEL DIFERENCIAL N° 1 TRASERO
(a) Ins ...
