INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE LOS NEUMÁTICOS

(a) Inspeccione los neumáticos para comprobar si la presión de inflado es la correcta y si están desgastados.

Presión de inflado de los neumáticos en frío:

para 2WD

Tamaño de los neumáticos

Presión de inflado de los neumáticos en frío

Parte delantera

Parte trasera

205/65R16 95H

215/55R17 94V

235/45R18 94V

235/40R19 92V

235/45R18 94W

240 kPa (2.4 kgf/cm2, 35 lb/pulg²)

240 kPa (2.4 kgf/cm2, 35 lb/pulg²)

235/40R19 96Y

230 kPa (2.3 kgf/cm2, 33 psi)

230 kPa (2.3 kgf/cm2, 33 psi)

para AWD

Tamaño de los neumáticos

Presión de inflado de los neumáticos en frío

Parte delantera

Parte trasera

215/55R17 94V

235/45R18 94V

235/40R19 92V

250 kPa (2.5 kgf/cm2, 36 lb/pulg²)

250 kPa (2.5 kgf/cm2, 36 psi)

Presión de inflado de los neumáticos en frío (para neumático de repuesto compacto):

Tamaño de los neumáticos

Presión de inflado de los neumáticos en frío

T155/70D17 110M

420 kPa (4.2 kgf/cm2, 60 lb/pulg²)

(1) Lleve a cabo la inicialización.

Haga clic aquí

(2) Método de ajuste de la presión de los neumáticos cuando están calientes:

  1. Coloque el interruptor de encendido en posición OFF.
  2. Conecte el Techstream al DLC3.
  3. Coloque el interruptor de encendido en posición ON.
  4. Encienda el Techstream.
  5. Entre en los siguientes menús: Chassis / Tire Pressure Monitor / Data List.
  6. Ajuste la presión de los neumáticos hasta que el valor visualizado coincida con la presión establecida.
  7. Lleve a cabo la inicialización y compruebe que se complete la inicialización.

    Haga clic aquí

  8. Compruebe y registre el valor del elemento de la lista de datos "Temperature in Tire". (Ts)
  9. Consulte y registre la temperatura ambiente durante el ajuste de la presión de los neumáticos. (Tm)
  10. Vuelva a ajustar la presión de los neumáticos de acuerdo con la diferencia entre la temperatura interna de los neumáticos (Ts) y la temperatura ambiente (Tm). (P)

    OBSERVACIÓN:

    Temperatura interna de los neumáticos: Ts, temperatura ambiente: Tm, valor de reajuste de la presión de los neumáticos: P

    P = (presión especificada) + (Ts - Tm)

  11. Compruebe el valor de ajuste de presión con el elemento de la lista de datos "Tire Inflation Pressure".

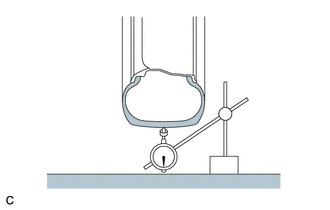

(b) Compruebe el descentramiento de los neumáticos con un indicador de cuadrante.

Descentramiento máximo de los neumáticos:

1.4 mm (0.0551 pulg.)

OBSERVACIÓN:

Mida el descentramiento del conjunto de la rueda extraída del vehículo.

2. HAGA ROTAR LOS NEUMÁTICOS

(a) Extraiga el conjunto de la rueda.

Haga clic aquí

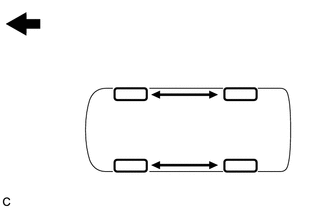

(b) Gire los neumáticos como se indica en la ilustración.

Parte delantera

(c) Instale el conjunto de la rueda.

Haga clic aquí

(d) Lleve a cabo la inicialización.

Haga clic aquí

3. INSPECCIONE Y AJUSTE EL EQUILIBRADO DE LAS RUEDAS

(a) Compruebe y ajuste el equilibrado fuera del vehículo.

(1) Para llantas de acero:

Falta de equilibrado máximo de la rueda:

8.0 g (0.0176 lb.)

OBSERVACIÓN:

(2) Excepto para llantas de acero:

Falta de equilibrado máximo de la rueda:

8.0 g (0.0176 lb)

AVISO:

  • Utilice detergente para eliminar la suciedad, el aceite o el agua de la superficie a la que se adhiere el contrapeso.
  • No toque la parte adhesiva del contrapeso.

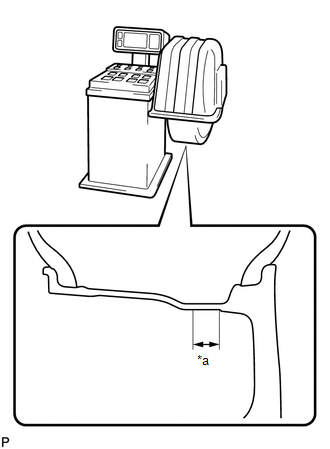

  • Pegue el contrapeso adhesivo a la superficie*a plana como se muestra en la ilustración.
  • Empuje el contrapeso con un dedo para adherirlo firmemente a la posición deseada.
  • No vuelva a usar los contrapesos.
  • Utilice únicamente contrapesos de tipo adhesivo originales de TOYOTA o equivalentes.

OBSERVACIÓN:

  • Utilice contrapesos de clip para el lado interior y contrapesos de cinta para la parte exterior.
  • Si los neumáticos vibran incluso después del ajuste de equilibrado fuera del vehículo, ajuste el equilibrado de las ruedas con el equilibrado en el vehículo según sea necesario.

*a

25 mm (0.984 pulg.)

4. INSPECCIONE EL COJINETE DEL CUBO DEL EJE DELANTERO

Haga clic aquí

5. REVISE EL COJINETE DEL CUBO DEL EJE TRASERO

Para 2WD con sistema del freno de estacionamiento eléctrico: haga clic aquí

Para 2WD sin sistema del freno de estacionamiento eléctrico: haga clic aquí

para AWD: Haga clic aquí
