EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del generador.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección. |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
|
Conjunto del parachoques delantero (con sistema de supervisión de vista panorámica) |
Ajuste de la vista de la cámara de televisión delantera |
Sistema de monitoreo de vista panorámica |
|
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor del motor, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí. .gif)
2. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERÍA
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL RADIADOR
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL BLOQUE EN V
Haga clic aquí
5. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL GENERADOR
| (a) Abra el tapón del terminal. |
|

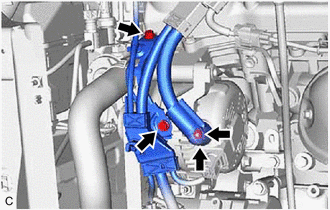

(b) Extraiga la tuerca y desconecte el mazo de cables del terminal B.
(c) Extraiga los 2 pernos.

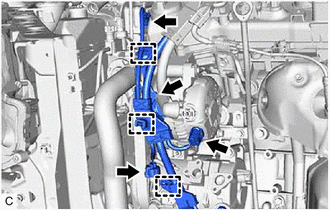

| (d) Desconecte el conector del conjunto del generador. |
|
(e) Desconecte el conector del conjunto del compresor con embrague magnético.
(f) Desconecte el conector del conjunto del solenoide de control de aceite de distribución del árbol de levas.
(g) Desenganche las 3 abrazaderas del mazo de cables y extraiga el soporte de la abrazadera del mazo de cables.

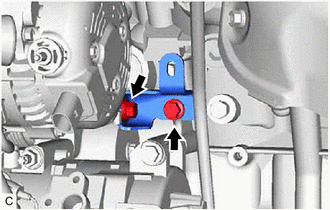

| (h) Quite los 2 pernos y el soporte del conjunto del generador. |
|

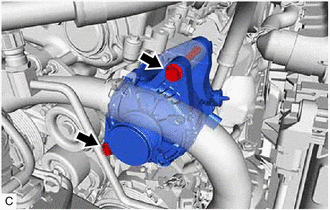

| (i) Extraiga los 2 pernos y el conjunto del generador. |
|
